Número de pieza del fabricante
ADS1292RIPBS
Fabricante
Instrumentos de Texas
Introducción

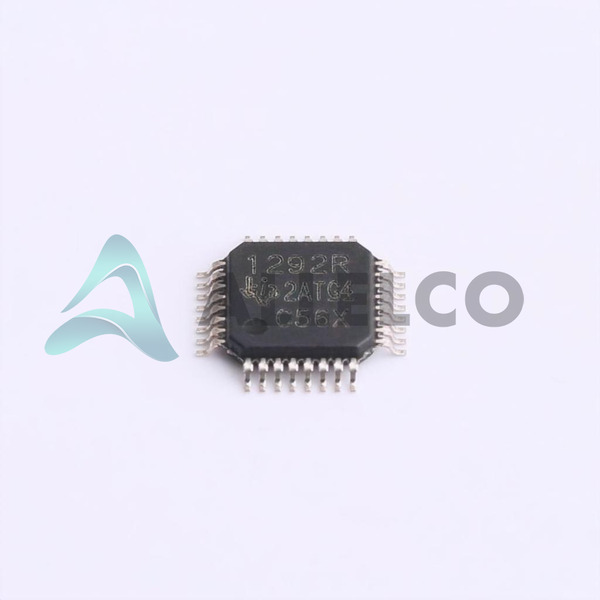

El ADS1292RIPBS es un delantero analógico integrado (AFE) de alto rendimiento diseñado para mediciones biopotenciales en instrumentación médica.Es parte de la serie ADS1292 de Texas Instruments, que ofrece capacidades precisas de adquisición de datos en un paquete compacto.
Características del producto y rendimiento
Resolución de 24 bits para adquisición de señal de alta precisión
La capacidad de doble canal permite una grabación simultánea de dos fuentes
El consumo de energía es tan bajo como 740 µW, optimizando la eficiencia del dispositivo
Voltaje de suministro flexible, con suministro analógico de 2.7V a 5.25V y suministro digital de 1.7V a 3.6V, acomodando una variedad de fuentes de energía
Dispositivo montado en la superficie en un paquete de 32 tqfp, facilitando la integración en diseños
Ventajas de productos
El bajo consumo de energía mejora la duración de la batería en dispositivos portátiles.
Alta resolución y funcionalidad de doble canal mejoran la calidad de la señal y la precisión de la medición.
Los requisitos de voltaje flexible permiten una integración más fácil en los diseños existentes.
Parámetros técnicos clave
Número de bits: 24
Número de canales: 2
Consumo de energía: 740 µW
Voltaje - suministro, análogo: 2.7V ~ 5.25V
Voltaje - Suministro, Digital: 1.7V ~ 3.6V
Tipo de montaje: soporte de superficie
Características de calidad y seguridad
Diseñado de conformidad con los estándares de la industria para la seguridad y el rendimiento de los dispositivos médicos, asegurando una operación confiable en aplicaciones críticas.
Compatibilidad
El ADS1292RIPBS es compatible con una amplia gama de microcontroladores e interfaces digitales, debido a su rango de suministro de voltaje digital flexible y su comunicación SPI.
Áreas de aplicación
Se utiliza principalmente en instrumentación médica, como electrocardiogramas (ECG) y otros sistemas de medición biopotencial.
También aplicable en dispositivos portátiles y con batería debido a su bajo consumo de energía.
Ciclo de vida del producto
Este producto está actualmente activo y no está cerca de la interrupción.Texas Instruments admite sus componentes con la documentación y las herramientas de software, y las actualizaciones o reemplazos están fácilmente disponibles.
Varias razones clave para elegir este producto
Mediciones biopotenciales altamente precisas con una resolución de 24 bits.
La flexibilidad de doble canal admite aplicaciones médicas complejas.
El bajo consumo de energía mejora la portabilidad y la longevidad del dispositivo.
Los rangos de voltaje de suministro flexible facilitan una integración más fácil.
Con el apoyo de Texas Instruments, asegurando la confiabilidad y la disponibilidad de recursos técnicos.
