CasaProductosCircuitos integrados (ICS)Adquisición de datos: conversores analógicos a digitales (ADC)ADS1146IPWR

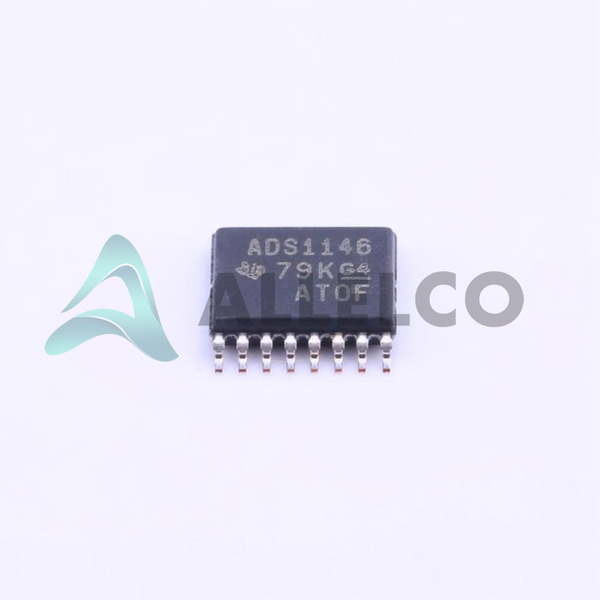

ADS1146IPWR Image
ADS1146IPWR Image - 1ADS1146IPWR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

ADS1146IPWR - Texas Instruments

Fabricante Número de pieza
ADS1146IPWR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-ADS1146IPWR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IC ADC 16BIT SIGMA-DELTA 16TSSOP
Embalaje
16-TSSOP
Ficha de datos
1.ADS1146IPWR.pdf ...

Hoja de datos HTML

ADS1146-48.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 11734
  • Precio unitario: $3.406
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $3.406 $3.41
10+ $2.982 $29.82
30+ $2.729 $81.87
100+ $2.475 $247.50
500+ $2.357 $1,178.50
1000+ $2.304 $2,304.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas ADS1146IPWR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - ADS1146IPWR con especificaciones similares a Texas Instruments - ADS1146IPWR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Voltaje - fuente, Digital 2.7V ~ 5.25V
Voltaje - fuente, analógico 2.7V ~ 5.25V
Paquete del dispositivo 16-TSSOP
Serie -
Frecuencia de muestreo (por segundo) 2k
Tipo de referencia External
Relación - S / H: ADC -
Paquete / Cubierta 16-TSSOP (0.173", 4.40mm Width)
Paquete Tape & Reel (TR)
Temperatura de funcionamiento -40°C ~ 105°C
Atributo del producto Valor del atributo
Número de entradas 1
Número de bits 16
Número de convertidores A / D 1
Tipo de montaje Surface Mount
Tipo de entrada Differential, Single Ended
Caracteristicas PGA
Interfaz de datos SPI
Configuración MUX-PGA-ADC
Número de producto base ADS1146
Arquitectura Sigma-Delta

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

ADS1146IPWR

Fabricante

Instrumentos de Texas

Introducción

El ADS1146IPWR es un convertidor analógico a digital de 16 bits de precisión con un amplificador de ganancia programable incorporado y multiplexor.

Características del producto y rendimiento

Resolución de 16 bits

2k muestras por segundo tasa de muestreo

Entrada de un solo diferencial o de un solo extremo

Interfaz de datos SPI

Configuración integrada de MUX-PGA-ADC

Arquitectura Sigma-Delta

Tipo de referencia externo

Característica de amplificador de ganancia programable para acondicionamiento de señal

Ventajas de productos

ADC de alta resolución adecuado para mediciones de precisión

La ganancia programable permite ajustes de amplificación de señal

Las configuraciones de entrada flexibles atienden a varios tipos de señales

La arquitectura Sigma-Delta proporciona una alta inmunidad de ruido

Parámetros técnicos clave

Número de bits: 16

Tasa de muestreo: 2k por segundo

Número de entradas: 1

Tipo de entrada: diferencial, único final

Interfaz de datos: SPI

Suministro de voltaje, análogo: 2.7V a 5.25V

Suministro de voltaje, digital: 2.7V a 5.25V

Rango de temperatura de funcionamiento: -40 ° C a 105 ° C

Características de calidad y seguridad

Amplio rango de temperatura de funcionamiento para la fiabilidad en condiciones extremas

Paquete robusto de 16 TSOP para el montaje de superficie

Compatibilidad

Interfaz SPI para una fácil integración con la mayoría de los microcontroladores

Compatible con varias referencias de voltaje externo

Áreas de aplicación

Instrumentación industrial

Dispositivos médicos

Medición de temperatura

Sistemas de adquisición de datos

Sensores de precisión

Ciclo de vida del producto

Estado: Activo

El ADS1146IPWR no está cerca de la interrupción, y la producción continua sugiere la disponibilidad de reemplazos o actualizaciones si es necesario.

Varias razones clave para elegir este producto

ADC de precisión con conversión de alta resolución adecuada para aplicaciones exigentes

Las características integradas (MUX, PGA, ADC) minimizan la necesidad de componentes adicionales, reduciendo la complejidad del sistema

La configuración de entrada versátil admite una amplia gama de tipos de señales

La reputación de Texas Instruments por componentes electrónicos confiables y de alta calidad

Soporte de productos a largo plazo con estado de producto activo

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments ADS1146IPWR

Atributo del producto ADS1147IPWR ADS1148IPWR ADS1146IPW ADS1148IPW
Número de pieza ADS1147IPWR ADS1148IPWR ADS1146IPW ADS1148IPW
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Relación - S / H: ADC - - - 1:1
Número de entradas - - - 2
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Interfaz de datos - LVDS - Parallel I²C LVDS - Parallel, Parallel
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Configuración - - - S/H-ADC
Voltaje - fuente, analógico - 3.14V ~ 3.46V 11.4V ~ 16.5V 3V ~ 3.6V
Caracteristicas - - - Simultaneous Sampling
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Número de convertidores A / D - - - 2
Voltaje - fuente, Digital - 1.14V ~ 1.26V 11.4V ~ 16.5V 1.65V ~ 3.6V
Arquitectura - Current Source R-2R Pipelined
Número de bits - 16 8 14
Número de producto base - DAC34H84 MAX500 ADS62P42
Tipo de referencia - External, Internal External External, Internal
Serie - - - -
Frecuencia de muestreo (por segundo) - - - 65M
Tipo de entrada - - - Differential
Tipo de montaje - Surface Mount Through Hole Surface Mount

ADS1146IPWR Hoja de datos PDF

Descargue las hojas de datos PDF ADS1146IPWR y la documentación Texas Instruments para ADS1146IPWR - Texas Instruments.

Hoja de datos HTML
ADS1146-48.pdf
Diseño/especificación de PCN
Design 22/Feb/2022.pdf Mult Dev Marking Chgs 16/Mar/2023.pdf
