Número de pieza del fabricante

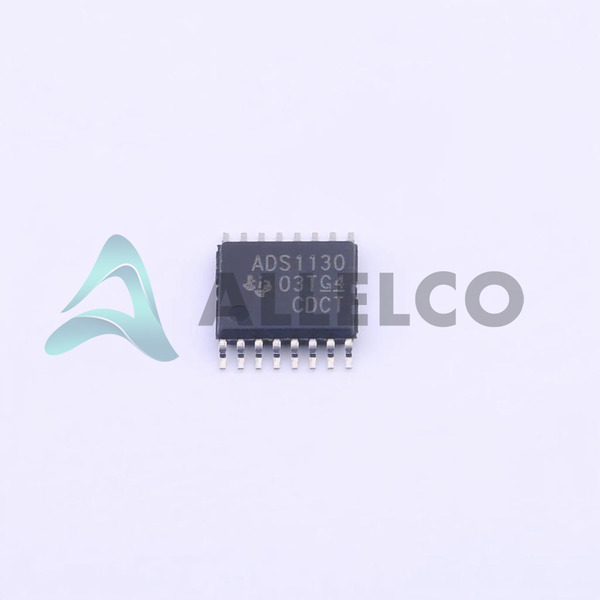

ADS1130IPWR
Fabricante
Instrumentos de Texas
Introducción
El ADS1130IPWR es un convertidor analógico a digital Sigma-Delta de 18 bits de alta precisión (ADC) adaptado para sistemas de adquisición de datos que requieren alta resolución y precisión.
Características del producto y rendimiento
Resolución de 18 bits
Arquitectura Sigma-Delta
Entrada diferencial única
Interfaz de datos SPI
Tasa de muestreo de 80 muestras por segundo
Admite voltaje de referencia externo
Funciona con voltaje de suministro analógico y digital de 2.7V a 5.3V
Ventajas de productos
Alta resolución y precisión, adecuada para la adquisición de datos de precisión
Bajo consumo de energía, aumento de la duración de la batería en dispositivos portátiles
Paquete compacto de 16 TSOP, adecuado para aplicaciones con restricciones espaciales
Parámetros técnicos clave
Número de bits: 18
Velocidad de muestreo (por segundo): 80
Número de entradas: 1
Tipo de entrada: diferencial
Interfaz de datos: SPI
Voltaje - Suministro, Analógico: 2.7V ~ 5.3V
Voltaje - Suministro, Digital: 2.7V ~ 5.3V
Temperatura de funcionamiento: -40 ° C ~ 85 ° C
Características de calidad y seguridad
Opera de manera confiable en un rango de temperatura industrial de -40 ° C a 85 ° C
El paquete robusto de TSSOP mejora la durabilidad contra el estrés mecánico
Compatibilidad
Compatible con sistemas de interfaz SPI
Se puede usar con una variedad de referencias de voltaje externo
Áreas de aplicación
Instrumentación industrial
Registradores de datos portátiles
Sensores de precisión
Dispositivos médicos
Dispositivos con batería
Ciclo de vida del producto
Actualmente activo
Sin indicación de interrupción
Es probable que las opciones de reemplazo y actualización estén disponibles como parte del desarrollo continuo de Texas Instruments
Varias razones clave para elegir este producto
Resolución de 18 bits de precisión para la adquisición de datos precisa
Requisitos de baja potencia adecuados para dispositivos que funcionan con baterías
Rango de temperatura robusto y paquete para aplicaciones industriales
Interfaz SPI para una fácil integración en sistemas digitales
Admite referencias de voltaje externo para flexibilidad en diversas aplicaciones Configuración
