Figura 1: colores de alambre
A medida que los sistemas eléctricos se volvieron complejos a principios del siglo XX, la necesidad de colores de alambre estandarizados se hizo clara para evitar accidentes e ineficiencia.La introducción de códigos de color estandarizados en los Estados Unidos durante la década de 1920 inició un movimiento global hacia regulaciones similares.En 1928, el Código Eléctrico Nacional (NEC), crea un marco consistente para las instalaciones eléctricas.Antes de esta regulación, el cableado eléctrico era una mezcla de varios colores y configuraciones, lo que condujo a confusión y situaciones peligrosas.Sin un código de color uniforme, incluso las tareas eléctricas simples eran peligrosas y desafiantes.Con el tiempo, estos códigos se han refinado a través de avances tecnológicos y colaboración internacional, lo que resulta en los sofisticados sistemas de codificación de colores que utilizamos hoy.El desarrollo continuo de estos estándares demuestra un fuerte compromiso con la seguridad y la eficiencia en el campo eléctrico, destacando cómo la estandarización puede conducir a mejoras significativas tanto en la práctica como en el protocolo.
El Código Eléctrico Nacional (NEC) proporciona un sistema de codificación de color de alambre para el cableado residencial para mejorar la seguridad y la eficiencia operativa.Este sistema asigna colores específicos a diferentes conductores, lo que hace que sea más fácil identificarlos y reducir los errores durante el trabajo eléctrico.

Figura 2: colores de alambre
• Conductores calientes
Los conductores calientes tienen aislamiento rojo, negro o a veces blanco con rayas rojas o negras.Estos cables transportan electricidad desde el disyuntor a las salidas, accesorios o interruptores.La identificación de estos cables activos es importante para los electricistas que realizan las conexiones de circuito inicial les ayuda a asegurarse de que todo esté conectado de manera correcta y segura.
• cables neutrales
Los cables neutros están marcados en blanco o gris.Su trabajo es devolver la corriente eléctrica a la fuente de alimentación después de haber viajado a través de los cables calientes.El uso de colores consistentes para cables neutros ayuda a los electricistas a hacer conexiones seguras y precisas para completar circuitos eléctricos, asegurando que los dispositivos y los electrodomésticos funcionen correctamente.
• cables terrestres
Los cables del suelo son de cobre desnudo o recubiertos en aislamiento verde.Proporcionan un camino seguro para que la electricidad se desvíe a la Tierra en caso de una falla, como un cortocircuito.Esto evita las descargas eléctricas y garantiza la seguridad general.
• cables de viajero
Para interruptores de tres vías, el NEC especifica azul y amarillo para los cables de viajero.Estos cables cambian su papel dependiendo de la posición del interruptor, lo que permite el control de una sola luz desde múltiples ubicaciones.Esta codificación de colores ayuda a los electricistas a administrar el cableado en configuraciones de interruptores complejos, mejorando tanto la funcionalidad como la seguridad.
El color del revestimiento externo en cables eléctricos no es solo para looks;Indica el medidor de cable, su capacidad y aplicaciones adecuadas.Esta codificación de colores ayuda a identificar rápidamente las características de un cable, haciendo que la selección e instalación sea más segura y más eficiente.

Figura 3: Color de revestimiento de cable
• Reinio blanco
Las cubiertas de revestimiento blanco de 14 cables de calibre se usan en circuitos de 15 amperios.Estos son estándar para la iluminación interior y algunos circuitos de receptáculo que no necesitan un alto amperaje.El revestimiento blanco facilita la identificación de circuitos que manejan cargas moderadas, guiando electricistas y entusiastas de bricolaje.
• Reinio amarillo
El revestimiento amarillo indica cables de calibre 12 para circuitos de 20 amperios.Este cableado es común en cocinas y baños, donde se instalan enchufes del circuito de fallas de fallas a tierra (GFCI) para electrodomésticos como mezcladores, secadores de pelo y tostadoras.El color amarillo garantiza un reconocimiento rápido, ayudando a colocar el cableado en áreas con mayores demandas eléctricas.
• Reinio naranja
Naranja de revestimiento de cables de 10 calibres para circuitos de 30 amperios.Este medidor se usa para electrodomésticos más grandes como aires acondicionados y lavadoras que necesitan más energía eléctrica.El color naranja indica rápidamente a los instaladores a la mayor capacidad, asegurando instalaciones correctas y seguras.
• revestimiento negro
El revestimiento negro indica cables que pueden manejar entre 40 y 60 amperios.Estos son ideales para electrodomésticos de alta demanda y algunos equipos industriales.Los cables con embarcaciones negras están diseñados para soportar cargas eléctricas sustanciales, lo que los hace valiosos en configuraciones con requisitos intensivos de energía.
• revestimiento gris
El revestimiento gris se usa para cables en ubicaciones exteriores o húmedas.Estos cables deben sobrevivir a la humedad y la exposición al medio ambiente mientras permanecen seguros y funcionan correctamente.Al instalar líneas de fuente de alimentación en regiones húmedas o instalar luces externas, se requiere revestimiento gris.
La codificación de color en el cableado eléctrico mejora enormemente la seguridad.Los diferentes colores de alambre sirven como señales visuales, ayudando a prevenir concursos erróneos y reducir los riesgos eléctricos.Los electricistas pueden identificar rápidamente los tipos de cables, lo cual es bueno para evitar el contacto con cables vivos durante la instalación o el mantenimiento.Este claro reconocimiento de las funciones del cable garantiza condiciones de trabajo más seguras y ayuda a prevenir accidentes eléctricos graves.Se debe mantener una estricta adhesión a estos códigos de color para todos los involucrados en el trabajo eléctrico.
La codificación de colores hace que la resolución de problemas sea mucho más fácil.Simplifica tareas como agregar nuevos electrodomésticos o realizar mantenimiento.Los técnicos pueden rastrear e identificar cables por su color, lo que acelera el diagnóstico y reparación de fallas del sistema.Esta eficiencia reduce el tiempo necesario para las reparaciones y minimiza el tiempo de inactividad, lo que permite una restauración más rápida de las operaciones normales con una interrupción mínima.
Un sistema de codificación de colores universal mejora la comunicación entre los profesionales eléctricos.Los colores estandarizados de alambre reducen malentendidos y errores durante las instalaciones y reparaciones.Esta comprensión compartida crea un ambiente de trabajo más cohesivo y eficiente, mejorando tanto la seguridad como la eficiencia en proyectos eléctricos.
Comprender los colores básicos de alambre puede beneficiar a los propietarios y no profesionales.Este conocimiento les permite realizar tareas eléctricas simples, como reemplazar las accesorios de luz o instalar salidas, de manera más segura y segura.La familiaridad con los códigos de color también puede ahorrar costos al reducir la necesidad de ayuda profesional con ajustes e instalaciones menores.
Se debe mantener los códigos de color de alambre para garantizar que los cambios o adiciones a los sistemas eléctricos cumplan con las regulaciones de seguridad.Este conocimiento también es útil durante las inspecciones, permitiendo la identificación y corrección de posibles problemas o peligros.Adherirse a estos estándares ayuda a mantener la seguridad y la funcionalidad del sistema, mejorando la durabilidad y la confiabilidad de las instalaciones eléctricas.
Mantener un entorno eléctrico seguro y conforme depende de seguir los estándares de codificación de color para los circuitos de CA y DC.Esta práctica cumple con los requisitos reglamentarios y ayuda a prevenir accidentes eléctricos.La estandarización en los sistemas de energía garantiza un enfoque sistemático que mejore la seguridad y facilite el mantenimiento eficiente.
Mantener la seguridad y la efectividad del trabajo eléctrico requiere una comprensión de la codificación de color de las líneas eléctricas.Aquí hay una mirada detallada a cada código de color y sus usos prácticos:
Los sistemas eléctricos en hogares y empresas dependen de los cables negros.Llevan la corriente desde la fuente de alimentación a las salidas, interruptores y otros puntos.Estos cables siempre están en vivo, lo que significa que pueden ser peligrosos si no se manejan correctamente.Debido a que se usan en muchos tipos de circuitos, es muy importante identificarlos y manejarlos cuidadosamente para evitar accidentes.

Figura 4: alambre negro
Los cables rojos se utilizan en configuraciones específicas.Llevan energía en circuitos de 220 voltios para electrodomésticos que necesitan mucha potencia, como hornos y secadores.Los cables rojos también se usan en sistemas donde los detectores de humo están conectados entre sí para alarmas sincronizadas.Los cables rojos tienen un propósito en casas para interruptores múltiples que le permiten controlar las luces desde múltiples ubicaciones y hace que el sistema sea más funcional y más seguro.

Figura 5: alambre rojo

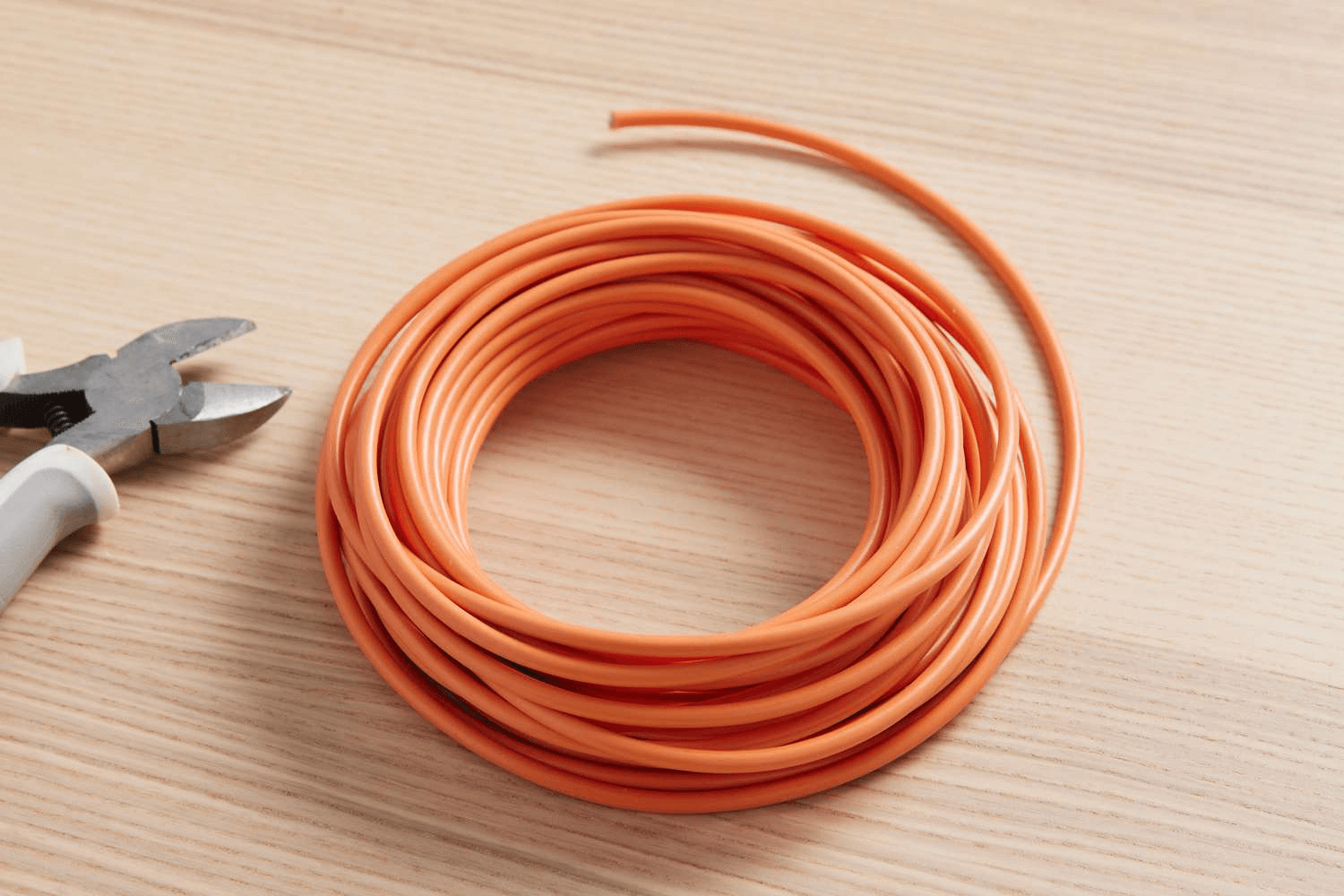

Se usan cables rojos y naranjas donde se necesitan diferentes niveles de voltaje.Los cables rojos pueden manejar demandas de energía bajas y altas, dependiendo del circuito.Los cables naranjas suelen ser para mayores voltajes y buenos para la seguridad y la claridad en los sistemas eléctricos.A menudo se usan en patas de interruptor y en sistemas de seguridad de conexión como detectores de humo.

Figura 6: alambre de naranja
Los cables azules y amarillos no se usan comúnmente en las salidas estándar.En su mayoría se encuentran en sistemas que usan conductos.Los cables amarillos a menudo se usan como patas de interruptor para la iluminación, mientras que los cables azules se usan en configuraciones de control complejas en edificios.Estos cables tienen roles específicos que ayudan a mantener la integridad del sistema y evitan errores de cableado en instalaciones complejas.

Figura 7: cables azules y amarillos
En algunos casos, los cables azules se usan como cables neutros.Completan circuitos devolviendo la electricidad usada a la fuente.Si bien generalmente son más seguros, pueden ser peligrosos en circuitos desequilibrados o mal manejados.Esto resalta la necesidad de una instalación calificada y un manejo cuidadoso.

Figura 8: alambre azul
Normalmente, los cables blancos son neutros.Pero si tienen cinta roja o negra, indican que están en vivo.El control flexible del flujo eléctrico que habilitan estas líneas ayuda en configuraciones intrincadas, como interruptores de múltiples vías.Para una operación segura, es imperativo que estos cables se identifiquen correctamente.

Figura 9: cables blancos con cinta roja y negra

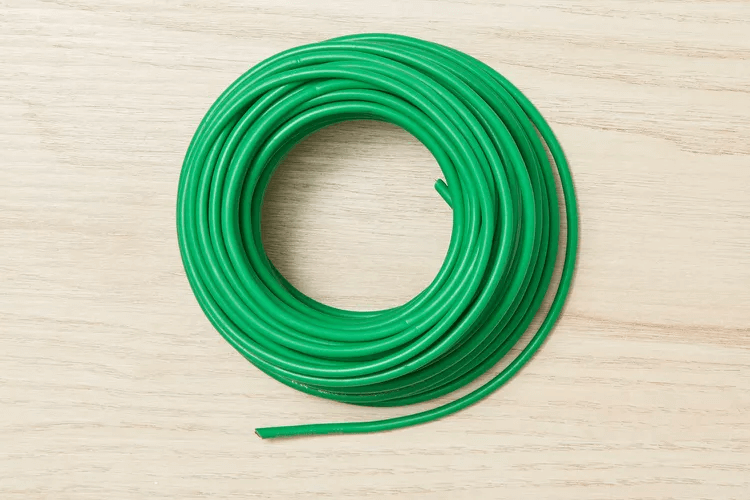

Los cables verdes proporcionan un camino hacia el suelo.Desviten el exceso o la electricidad accidental de manera segura a la tierra, conectando a las terminales de conexión a tierra.Esto ayuda a proteger el sistema eléctrico de las fallas y reduce el riesgo de descargas eléctricas o incendios.

Figura 10: cables verdes

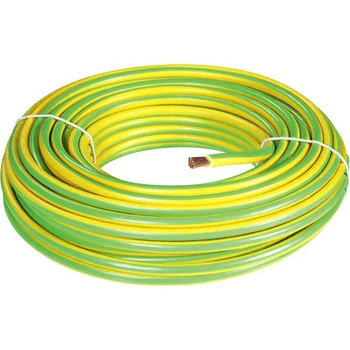

Los cables verdes con rayas amarillas de dispositivos de metal de tierra, evitando que la electricidad se transfiera directamente a los usuarios.Esto salvaguarda contra los choques y resalta la importancia de las prácticas de cableado correctas.

Figura 11: cables verdes y amarillos
Los cables de cobre desnudos son clave en los sistemas de conexión a tierra.En muchas instalaciones, ofrecen una ruta efectiva para que las corrientes de fallas regresen al suelo.Su uso generalizado subraya la importancia de un sistema de conexión a tierra bien implementado para la seguridad.

Figura 12: alambre de cobre desnudo
Los cables blancos y grises llevan la corriente de retorno a la fuente de alimentación.Ayudan a equilibrar los circuitos y se aseguran de que funcionen correctamente.Sin embargo, si el circuito está desequilibrado, estos cables pueden ser riesgosos.Esto significa que deben ser manejados con cuidado y una comprensión profunda del sistema.

Figura 13: cables blancos

Figura 14: cables grises
Los cables marrones llevan energía dentro de los circuitos, al igual que otros cables vivos.Presan riesgos de electrocución y deben desconectarse durante el mantenimiento para evitar accidentes.La operación eléctrica segura se basa en el manejo de cables marrones correctamente.

Figura 15: alambre marrón
El código de color de 25 pares se utiliza para identificar cables individuales en el cableado de par de pares retorcidos para telecomunicaciones.Cada cable está marcado con dos colores: un color importante y un color menor.El color principal proviene de un grupo de cinco colores: blanco, rojo, negro, amarillo y violeta.El color menor proviene de otro grupo de cinco: azul, naranja, verde, marrón y pizarra.

Figura 16: 25 códigos de color
Cada cable tiene un color de fondo con un trazador del color emparejado.Por ejemplo, el par 9 es rojo-marrón.Estas combinaciones de colores ayudan a identificar y organizar cables en los sistemas de telecomunicaciones.

Figura 17: codificación de color de 25 pares con pares retorcidos con codificación de color sólido solamente
El cableado del sistema de campanas antiguas usó un cable de 4 conductores con cables sólidos rojos, verdes, amarillos y negros.Estos coinciden con el código de color de 25 pares, ayudando en la transición y la comprensión del cableado moderno de telecomunicaciones.

Figura 18: Cableado del sistema Old Bell
El cable "C", también conocido como el cable común, suele ser azul pero a veces puede ser negro.Proporciona potencia continua a sistemas como termostatos, asegurando que funcionen sin interrupciones.Antes de trabajar con el cable "C" en instalaciones o reparaciones del termostato, desconecte todas las fuentes de energía para evitar accidentes.Este paso de seguridad debe seguirse meticulosamente.Una vez que la energía está apagada, los técnicos usan un multímetro para verificar que no haya corriente eléctrica en los cables antes de comenzar a trabajar.El multímetro también mide el voltaje para garantizar que el cableado y las conexiones sean correctos para su uso previsto.
Para identificar y conectar el cable "C" en los sistemas de termostato, primero, asegúrese de que la fuente de alimentación principal al área donde se instale o se apague el termostato.A continuación, use un multímetro para verificar que no fluya la corriente a través de los cables para evitar descargas o accidentes eléctricos.Localice el cable "C" por su color, típicamente azul o a veces negro.Si el cable no es aparente de inmediato, consulte el esquema de cableado para el sistema HVAC o las pautas del fabricante del termostato.
Conecte el cable "C" al terminal designado del termostato, generalmente marcado 'C'.El termostato necesita esta conexión para ejecutarse continuamente.Una vez que el cable "C" está conectado, es aconsejable usar el multímetro nuevamente para asegurarse de que todo esté configurado y funcionando correctamente.Esta prueba exhaustiva garantiza la eficiencia operativa del termostato y mejora la seguridad del sistema eléctrico.Seguir estos pasos ayuda a los técnicos a garantizar que el termostato funcione de manera confiable, proporcionando un control climático ininterrumpido.

Figura 19: colores de alambre de termostatos comunes
En las redes de distribución de bajo voltaje (típicamente 240V y 415V), el sistema trifásico de cuatro hilos es común.Esta configuración incluye tres cables en vivo (L1, L2, L3) y un neutral (N).A diferencia de los sistemas monofásicos, donde el neutral transporta corriente para completar un circuito, en un sistema trifásico, las fases en sí forman el circuito.La línea neutral generalmente no lleva corriente en condiciones normales.

Figura 20: Código de color de un cable trifásico
Se puede lograr un voltaje de línea de 220 V utilizando este diseño de un voltaje de fase de 380 V, que debe suministrarse para muchas aplicaciones.La línea neutral también sirve para la detección de corriente de secuencia cero, necesidad de monitorear el equilibrio de la fuente de alimentación trifásica y garantizar la estabilidad y seguridad operativa.Se necesitan sistemas de energía trifásicos en entornos comerciales e industriales, conduciendo maquinaria pesada de manera eficiente y segura.Estos sistemas utilizan una codificación de color estandarizada: negro para la fase A, rojo para la fase B y azul para la fase C. La instalación adecuada y el mantenimiento continuo dependen en gran medida de este esquema de color.
Antes de comenzar cualquier trabajo, los técnicos deben identificar cada cable por su color para determinar su fase correspondiente.Evitar las fases de conexión cruzada, que pueden provocar problemas eléctricos o daños al equipo, es imprescindible.Al conectar cables, los electricistas se aseguran de que cada color se alinee con su terminal respectivo.El cable negro, que representa la fase A, se conecta al terminal A o 1. El cable rojo, que representa la fase B, se conecta al terminal B o 2. El cable azul, que representa la fase C, se conecta al terminal C o 3. Este enfoque metódico evita quey posibles fallas operativas.Después de hacer las conexiones, los electricistas usan probadores de fase y multímetros para verificar que cada fase esté correctamente conectada y funcione de manera segura.Este paso confirma que el equipo funcionará de manera confiable sin contratiempos eléctricos.
La codificación de color clara ayuda a solucionar problemas.Si surge un problema, los técnicos pueden identificar y evaluar rápidamente la fase específica involucrada, lo que facilita el diagnóstico y solucionan los problemas.Esta eficiente resolución de problemas ahorra tiempo y reduce el tiempo de inactividad en las operaciones industriales.Las verificaciones de mantenimiento regulares incluyen verificar la integridad del cableado codificado por colores.Los electricistas verifican los signos de desgaste, daños a aislamiento o desvanecimiento de color, lo que puede afectar la seguridad y la funcionalidad.Mantener la confiabilidad del sistema requiere una codificación de color precisa y clara.
El cableado de potencia de CA (corriente alterna) utiliza códigos de color específicos basados en estándares eléctricos nacionales o regionales.Estos códigos de color aseguran la consistencia y la seguridad en las instalaciones eléctricas, ayudando a los electricistas y técnicos a identificar y conectar los cables correctamente.
En casas y oficinas, los sistemas de energía de CA generalmente operan a 120, 208 o 240 voltios.Los siguientes códigos de color se usan comúnmente:
|
Fase |
Cable Color |
|
Fase 1 |
Negro cable |
|
Fase 2 |
Rojo cable |
|
Fase 3 |
Azul cable (específicamente en sistemas 208V) |
|
Neutral |
Blanco cable |
|
Suelo |
Verde, verde con una franja amarilla o alambre desnudo |
Durante la instalación, los electricistas usan estos códigos de color para conectar los electrodomésticos y salidas correctas correctamente.Los cables de fase (negro, rojo y azul) están conectados a sus respectivos disyuntores, asegurando la potencia de las rutas del panel de distribución de manera efectiva.
Para el mantenimiento o la reparación, los técnicos identifican rápidamente el propósito de cada cable.Esto permite controles y correcciones seguras sin interrumpir la integridad del sistema.Las pruebas implican verificar los niveles de voltaje entre fases y entre fase y neutral.Esto garantiza que el voltaje coincida con los valores esperados, confirmando la configuración correcta del sistema.
En configuraciones industriales con voltajes más altos (277 o 480 voltios) para alimentar maquinaria pesada, los códigos de color difieren:
|
Fase |
Cable Color |
|
Fase 1 |
Marrón cable |
|
Fase 2 |
Naranja cable |
|
Fase 3 |
Amarillo cable |
|
Neutral |
Gris cable |
|
Suelo |
Verde, verde con una franja amarilla o alambre desnudo |
Identifique cada cable por color para determinar su fase correspondiente.Esto evita que las fases de conexión cruzada, que pueden causar fallas eléctricas o daños en el equipo.
Conecte los cables para que cada color se alinee con su terminal respectivo.Por ejemplo, el cable negro (fase 1) al terminal 1, el cable rojo (fase 2) al terminal 2 y el cable azul (fase 3) al terminal 3. Esto evita las conexiones erróneas y las fallas operativas.Después de que se realizan las conexiones, use probadores de fase y multímetros para verificar la operación correcta y segura.Esto confirma que el sistema funciona de manera confiable sin contratiempos eléctricos.
La codificación de color clara ayuda a solucionar problemas.Si surge un problema, los técnicos pueden identificar y evaluar rápidamente la fase específica involucrada, lo que facilita el diagnóstico y solucionan los problemas.Verifique regularmente la integridad del cableado codificado por colores.Busque signos de desgaste, daño a aislamiento o desvanecimiento del color.Para que un sistema permanezca confiable con el tiempo, la codificación de color debe ser precisa y clara.
Los sistemas de energía DC (corriente continua) utilizan códigos de color específicos para identificar diferentes conductores, mejorando la seguridad, la consistencia y la eficiencia en las instalaciones y el mantenimiento de cableado.Estos códigos de color se desean para la identificación y conexión adecuadas de los cables en los circuitos de potencia de CC.
|
corriente continua Cableado |
Color Código |
|
Positivo |
Rojo cable |
|
Negativo |
Negro cable |
|
Suelo |
Blanco o alambre gris |
Debido a la variabilidad en los estándares de color de cableado, los electricistas y técnicos deben seguir prácticas cuidadosas al tratar con el cableado de CC.Deben identificar visualmente los colores de los cables de acuerdo con la documentación o los estándares del sistema.La verdadera polaridad y el voltaje de los cables siempre deben confirmarse con un voltímetro, ya que los supuestos hechos únicamente sobre la base del color pueden dar lugar a errores porque no se siguen los procedimientos adecuados.Al conectar los cables, asegúrese de que coincidan con su polaridad verificada, particularmente en sistemas como marcos eléctricos automotrices o paneles de control industrial.
La potencia de CC se utiliza principalmente en aplicaciones que requieren un control de voltaje estable y preciso.Por ejemplo, los sistemas de tranvía generalmente funcionan a alrededor de 600 V, mientras que los sistemas de tracción de CC de ferrocarril pueden usar 1,5 kV entre el riel y el cable colector superior.La maquinaria industrial, como los ascensores, las prensas de impresión y varias otras máquinas que necesitan control de velocidad suave, a menudo dependen de la potencia de CC.Los procesos de electroplacas y de carga de la batería también utilizan DC para su capacidad de proporcionar un voltaje y corriente consistentes.
Los sistemas DC generalmente se configuran como configuraciones de 2 o 3 hilos.Un sistema de 2 hilos incluye un terminal positivo y un negativo, mientras que un sistema de 3 hilos incorpora una línea adicional de tierra o neutral para la seguridad y la estabilidad en aplicaciones de mayor potencia.Mantener la integridad y la seguridad del sistema requiere una atención estricta a los procedimientos operativos y la codificación de colores.La gestión adecuada del cableado de CC evita las fallas operativas, garantiza la seguridad de los técnicos y mejora la confiabilidad general del sistema de energía.
Para administrar de forma segura los sistemas eléctricos, uno debe ser consciente de los códigos de color para el cableado eléctrico, que pueden variar según el país o la región.Mantener la seguridad y las características del sistema eléctrico requiere una comprensión de los estándares locales.Los profesionales pueden ayudar a garantizar que los sistemas eléctricos sean seguros, confiables y eficientes al adherirse a estos estándares de color regionales, lo que reduce los riesgos y mejora el rendimiento general.
• Estados Unidos
En los EE. UU., Se requieren estándares de color para identificar funciones de cable dentro de varios sistemas eléctricos.Configuraciones residenciales y comerciales típicas (sistemas de 120/240V) Uso:
|
Configuración |
Cable Función |
Colores) |
|
Residencial Sistemas |
Caliente cables |
Negro, rojo |
|
Neutral |
Blanco |
|
|
Suelo |
Verde o cobre desnudo |
|
|
Comercial Sistemas (120/208V) |
Caliente cables |
Negro, rojo azul |
|
Neutral |
Blanco |
|
|
Suelo |
Verde o cobre desnudo |
|
|
Industrial Aplicaciones (277/480V) |
Caliente cables |
Marrón, naranja o morado, amarillo |
|
Neutral |
Gris |
|
|
Suelo |
Verde o cobre desnudo |
• Canadá
Los estándares de Canadá son similares a los de los Estados Unidos, pero ocasionalmente usan rojo o azul para cables calientes en configuraciones específicas.Para configuraciones de voltaje de CC:
|
Solicitud Tipo |
Cable Función |
Colores) |
|
Estándar |
Caliente cables |
Negro, rojo azul |
|
|
Neutral |
Blanco |
|
|
Suelo |
Verde o cobre desnudo |
|
corriente continua Configuraciones de voltaje |
Positivo |
Rojo |
|
|
Negativo |
Negro |
|
|
Suelo |
Blanco |
• Reino Unido
|
Cable Función |
Colores) |
|
Caliente |
Marrón |
|
Neutral |
Azul |
|
Suelo |
Verde con rayas amarillas |
Las normas europeas siguen a la Comisión Electrotecnical Internacional (IEC).
• Alemania
Utiliza el mismo esquema de color que el Reino Unido, enfatizando la uniformidad en todo el continente.Estos estándares ayudan a garantizar la consistencia y la seguridad entre las instalaciones, simplificando el trabajo para los profesionales eléctricos y reduciendo la probabilidad de errores.
• China
|
Cable Función |
Colores) |
|
Caliente |
Rojo |
|
Neutral |
Negro |
|
Suelo |
Verde |
• Japón
|
Cable Función |
Colores) |
|
Caliente |
Marrón |
|
Neutral |
Azul |
|
Suelo |
Amarillo con rayas verdes |
Identificación de riesgos potenciales: verifique regularmente los olores inusuales o los signos visibles de daños, como las marcas de quemaduras alrededor de las tomas eléctricas o los electrodomésticos.Estos signos a menudo indican problemas significativos, como cortocircuitos o aislamiento de alambre degradado.Si nota estos indicadores, tome medidas inmediatas para abordar los riesgos.
Evaluación de la condición del cable: examine los cables detrás de los enchufes y los interruptores para asegurarse de que estén en buenas condiciones y no deterioradas.El cableado desgastado o deshilachado puede provocar riesgos eléctricos si no se abordan rápidamente.Busque signos de desgaste y reemplace cualquier cableado dañado según sea necesario.
Abordar la sobrecarga del circuito: los electrodomésticos modernos a menudo requieren más potencia de la que pueden manejar sistemas de cableado más antiguos.Esto puede conducir a circuitos sobrecargados, especialmente cuando múltiples dispositivos de alta potencia están conectados a una sola salida a través de una tira de alimentación.La sobrecarga aumenta el riesgo de sobrecalentamiento y incendios eléctricos.
Para evitar la sobrecarga, use cables de alimentación clasificados para cargas más altas.También es posible que deba instalar tomas de corriente adicionales o actualizar el sistema de cableado existente para satisfacer las demandas eléctricas actuales y futuras.Estos pasos proactivos no solo evitan los riesgos inmediatos, sino que también mejoran la funcionalidad y seguridad a largo plazo de la infraestructura eléctrica.
En resumen, el uso de códigos de color de cable es más que solo seguir reglas.Es una clave para hacer que los sistemas eléctricos sean seguros, eficientes y confiables.Estos códigos de color ayudan a los electricistas a trabajar de manera segura y garantizar que las configuraciones eléctricas funcionen bien.Los diferentes colores indican fases, terrenos y neutrales, y ayudan a administrar circuitos complejos.A medida que avanza la tecnología, adherirse a estos códigos de color continuará mejorando las prácticas eléctricas y mantendrá a los sistemas de energía funcionando sin problemas en todo el mundo.Mantener la eficiencia y la seguridad de los sistemas eléctricos contemporáneos implica la comprensión y el cumplimiento de estos estándares de color.
En los sistemas eléctricos, se utilizan diferentes colores para evitar errores de cableado y garantizar una comprensión universal de la función de un cable.Comúnmente, el alambre vivo (o caliente) es negro o rojo, el alambre neutro es blanco o gris, y el alambre de tierra es verde o verde con una franja amarilla.Sin embargo, la codificación de color puede variar ligeramente dependiendo del país y el tipo de instalación.
Identificar los cables eléctricos correctamente es importante para la seguridad y la efectividad en cualquier instalación o mantenimiento eléctrico.Por lo general, esta identificación implica reconocer los colores del cable, que indican su propósito en el circuito.Para identificar con precisión los cables, puede usar un probador de voltaje o multímetro para confirmar si un cable es vivo, neutral o tierra.Además, examinar el diagrama de cableado o el manual de instalación de su configuración específica puede proporcionar orientación adicional.
En muchos sistemas eléctricos, especialmente en configuraciones más antiguas o más tradicionales, un cable rojo indica un cable vivo.Este color fue elegido porque es brillante y distinto, lo que lo hace fácilmente reconocible como un peligro (indicando que tiene potencia).Red advierte al usuario que sea cauteloso y consciente del peligro potencial de tocar este cable cuando vive.
Los cables negros y rojos se usan comúnmente para denotar cables vivos en diferentes fases de un sistema eléctrico.El uso de ambos colores en un solo circuito es seguro siempre que estén instalados y aislados correctamente.Se necesita que ambos cables, junto con otros, estén conectados siguiendo los códigos y estándares eléctricos, asegurando que todas las conexiones estén seguras y cubiertas para evitar el contacto accidental.
Típicamente, el cable neutro es de color blanco o gris.Esta codificación de color ayuda a distinguirlo del cable vivo y del cable de tierra, reduciendo el riesgo de descargas eléctricas y garantizando un manejo más seguro durante los trabajos eléctricos.Los cables neutros llevan la corriente del circuito a la fuente de alimentación y son un componente importante del sistema eléctrico.
