La Guía del condensador: Serie vs.Configuraciones paralelas

En ingeniería eléctrica, los condensadores muestran muchos usos, especialmente cuando se organizan en serie o paralelo en circuitos.Estas disposiciones afectan la capacitancia, el almacenamiento de energía y la eficiencia de los sistemas eléctricos.Este artículo analiza cómo funcionan los condensadores en configuraciones en serie y paralelas, utilizando ejemplos y teoría para explicar sus diferencias.Su objetivo es proporcionar una comprensión clara de cómo usar condensadores de manera efectiva en varias tecnologías, desde electrónica cotidiana hasta máquinas industriales avanzadas.

Catalogar

Figura 1: Circuito del condensador

Condensadores en circuitos eléctricos

En circuitos eléctricos, Condensadores Servir un propósito para almacenar y descargar carga eléctrica.Tienen dos placas conductoras separadas por un dieléctrico aislante.Su capacidad para retener la carga se mide en Farads.

Figura 2: condensador

Los condensadores se pueden conectar en serie o paralelo.En serie, más condensadores reducen la capacitancia general, útil para lograr una mayor capacitancia.Paralelamente, más condensadores aumentan la capacitancia total, ideal para una alta capacitancia en espacios pequeños, como los filtros de la fuente de alimentación.El material dieléctrico afecta el rendimiento de un condensador, determinando la carga máxima, el voltaje de descomposición y la respuesta de frecuencia de circuito.Los condensadores avanzados utilizan materiales como electrolitos de cerámica, tantalio o polímero para una mayor capacitancia, estabilidad de la temperatura y baja fuga.

Figura 3: condensador

Propiedades de condensadores en serie y paralelo

Aquí hay una explicación simple de sus propiedades y cómo se pueden organizar estas configuraciones para obtener la capacitancia deseada.

Condensadores en serie

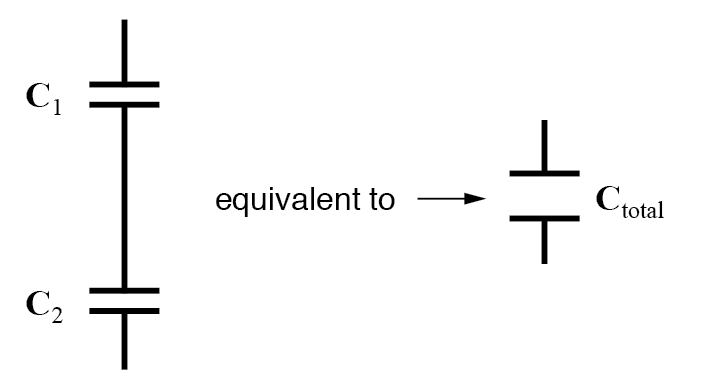

Figura 4: Serie de capacitancia

Cuando conecta condensadores en serie, la capacitancia general se hace más pequeña.Esto sucede porque el cargo tiene que viajar a través de más material, lo que hace que sea más difícil almacenar el cargo.La capacitancia total (1/c_total) es la suma de los reciprocales de cada condensador individual (1/c₁ + 1/c₂ + ... + 1/c_norte).La capacitancia general es siempre menor que el condensador más pequeño de la serie.La fórmula para calcular la capacitancia total en la serie es:

Los diseñadores de circuitos deben tener en cuenta esta característica al elegir condensadores para cumplir con los requisitos de capacitancia específicos.Las restricciones prácticas, como el espacio y las necesidades de aplicación, pueden limitar el número de condensadores en serie, y las distribuciones de voltaje variables pueden agregar complejidad a menos que los condensadores sean idénticos.

Condensadores en paralelo

Figura 5: Capacitancia paralela

Cuando los condensadores están conectados en paralelo, la capacitancia total aumenta.Esto se debe a que el área de superficie combinada de todos los condensadores permite almacenar más carga al mismo voltaje.La capacitancia total (c_total) es la suma de las capacitancias de cada condensador (c₁ + C₂ + ... + C_norte).La capacitancia general será mayor que el condensador único más grande.La fórmula para calcular la capacitancia total en paralelo es:

Aunque, un número ilimitado de condensadores se puede conectar en paralelo, limitaciones prácticas como el espacio físico, el propósito del circuito y las limitaciones de diseño a menudo limitan el número.Los condensadores de alta calidad con clasificaciones de voltaje y tolerancias apropiadas son buenos para un rendimiento confiable del circuito.Esta fórmula permite un control preciso sobre los valores de capacitancia, lo que permite a los diseñadores optimizar el comportamiento del circuito, la eficiencia energética y el rendimiento, lo que lo convierte en una piedra angular de la electrónica e ingeniería eléctrica.

Figura 6: Serie y paralelo

Circuito y ejemplo de la serie de condensadores

Un circuito de condensador en serie presenta condensadores vinculados secuencialmente a lo largo de la misma ruta, asegurando que las cargas o corrientes idénticas atraviesen cada componente.Garantiza un flujo de corriente uniforme a través de los condensadores, un aspecto fundamental para comprender el comportamiento de tales circuitos.

Figura 7: Circuito de condensadores en serie

En una configuración de serie, cada condensador debe manejar la misma carga.Cuando se aplica una fuente de voltaje de CC, la conexión en serie dicta que los cargos se redistribuyen a lo largo de los condensadores para mantener este equilibrio.Por ejemplo, si una fuente de voltaje está conectada a través de los condensadores C₁, C₂y C₃ Con los valores 2F, 4F y 6F respectivamente, se produce lo siguiente:

• el lado derecho de C₃ Se carga positivamente debido a la atracción de electrones hacia el terminal positivo de la batería.

• Este déficit de electrones en c₃La placa derecha induce un déficit similar en c₂La placa derecha, y secuencialmente el mismo efecto ocurre en C1.

• Esta reacción en cadena en los condensadores garantiza la distribución de carga uniforme.

Ejemplo:

Dadas las capacitancias c₁= 2f, c₂= 4f, c₃= 6F y un voltaje de CC de 10V, podemos determinar la distribución de carga y voltaje:

Figura 8: Serie de muestra

Cálculo de rendimientos ctotales aproximadamente 0.92F.

Usando Q = C × V, donde Q es la carga y V es el voltaje:

Por lo tanto, cada condensador posee una carga de 9.2c.

El voltaje en cada condensador se encuentra usando V = CQ:

La suma de los voltajes individuales, v₁+V₂+V₃, debe igualar el voltaje de fuente (10V).Aquí, calcula aproximadamente 8.43V, lo que indica un posible error de redondeo o cálculo en nuestras estimaciones o supuestos iniciales.

Circuito y ejemplo de condensador paralelo

Un circuito de condensador paralelo es una configuración electrónica donde los condensadores están conectados de lado a lado a través de los puntos comunes, lo que permite que cada uno funcione de forma independiente bajo el mismo voltaje.Esto es diferente de los circuitos de serie, donde los condensadores comparten una carga.

Figura 9: Circuito de condensador paralelo

En un paralelo, el voltaje en cada condensador es el mismo.Sin embargo, la carga cada almacenamiento de condensadores varía según su capacitancia.Una mayor capacitancia significa que un condensador puede almacenar más carga.Por ejemplo, si tenemos condensadores de 8 Farads (F) y 4F, el condensador 8F almacenará más carga que el condensador 4F cuando ambos están bajo el mismo voltaje.

Una ventaja clave de los condensadores paralelos es el aumento de la capacitancia general.A diferencia de los circuitos de la serie, donde la capacitancia total es menor que cualquier condensador individual, en paralelo, la capacitancia total es la suma de todas las capacitancias individuales.Esto sucede porque el área de la placa aumenta efectivamente sin cambiar la distancia entre ellos, lo que mejora la capacidad del circuito para almacenar la carga.

Ejemplo:

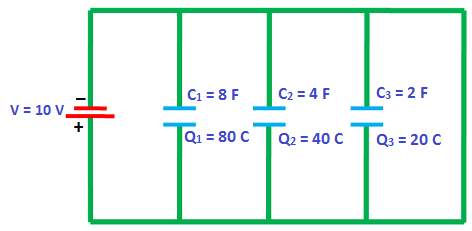

Figura 10: Muestra paralela

Considere un circuito con tres condensadores conectados en paralelo a una fuente de alimentación de 10 V CC.Los condensadores tienen estas capacitancias: c₁ = 8f, C₂ = 4f, y C₃ = 2f.Cada condensador experimenta los mismos 10V, pero almacena diferentes cargas basadas en su capacitancia:

Condensador C₁: Con 8F, almacena una carga de 80 coulombs (c), calculada como Q = C × V, que es 8F × 10V = 80C.

Condensador C₂: Con 4F, almacena una carga de 40c, calculada como 4F × 10V = 40c.

Condensador C₃: Con 2F, almacena una carga de 20c, calculada como 2F × 10V = 20C.

La carga total en el circuito es la suma de todas las cargas: Q_T= Q₁+Q₂+Q₃= 80c+40c+20c = 140c

Esta adición muestra cómo un circuito de condensador paralelo mejora el almacenamiento de carga combinando la capacitancia de condensadores individuales.Un circuito de condensador paralelo aumenta la capacidad total de capacitancia y almacenamiento de carga, con cada condensador experimentando el mismo voltaje.

Energía almacenada en condensadores en serie y paralelo

Para comprender cómo se almacena la energía en los condensadores organizados en serie o en paralelo, comenzamos con la fórmula básica para la energía almacenada en un solo condensador:

Aquí, tú_do es la energía en Joules, Q es la carga en Coulombs y C es la capacitancia en Farads.

Energía en los condensadores de la serie

Para los condensadores en serie, considere dos condensadores con capacitancias C1 y C2.La relación entre la carga y el voltaje para cada condensador viene dada por C = Vq.En una configuración de serie, la misma carga Q está en cada condensador:

La energía total almacenada en el sistema es la suma de las energías individuales:

Esto muestra que la capacitancia efectiva de los condensadores de la serie es la suma recíproca de las capacitancias individuales, que disminuye la capacitancia total y cambia el almacenamiento de energía en comparación con las configuraciones individuales o paralelas.

Energía en condensadores paralelos

Para los condensadores en paralelo, cada condensador tiene el mismo voltaje a través de él.La energía para cada uno se puede expresar utilizando la fórmula basada en voltaje:

Si dos condensadores c₁ y C₂ están en paralelo y tienen el mismo voltaje V a través de ellos, su almacenamiento total de energía es:

Este cálculo muestra que la capacitancia total para los condensadores paralelos es la suma de las capacitancias individuales, que aumenta la energía total almacenada en comparación con las configuraciones individuales o en serie.

Ventajas y desventajas de los condensadores en la serie

El uso de condensadores en la serie ofrece algunas ventajas, incluido un aumento de voltaje general de trabajo.Esta configuración también permite un equilibrio de voltaje más efectivo, especialmente cuando las resistencias de alto valor (alrededor de 100kΩ o más) se colocan en cada condensador para garantizar una distribución más uniforme de voltaje.

El uso de condensadores en la serie viene con desventajas, incluida la cuestión del intercambio de voltajes desiguales.Las variaciones en las corrientes de fuga, particularmente en condensadores electrolíticos, pueden dar como resultado un condensador que experimenta sobrevoltaje, lo que puede provocar daños.Las diferencias menores en las tasas de fabricación o envejecimiento también contribuyen a las variaciones en la corriente de fuga, lo que afecta la distribución de voltaje.La corriente de fuga en los condensadores electrolíticos tiende a aumentar con el tiempo, especialmente si no se usan regularmente.Incluso con las resistencias de equilibrio en su lugar, es necesario dejar un margen en el voltaje de trabajo, particularmente para condensadores electrolíticos, para garantizar una operación confiable.

Ventajas y desventajas de los condensadores en paralelo

Mayor almacenamiento de energía: condensadores de conexión en tiendas paralelas más energía que cuando están en serie porque su capacitancia total es la suma de todos los condensadores individuales.

Mejor saldo de voltaje: los bancos de condensadores paralelos logran un mejor saldo de voltaje con menos resistencias de equilibrio, reduciendo los costos y las pérdidas de energía.

Eficiencia de rentabilidad: menos resistencias de equilibrio en conexiones paralelas ahorran dinero y simplifican el sistema.

Limitación de voltaje: en un circuito paralelo, todos los condensadores comparten el mismo voltaje.El voltaje máximo está limitado por el condensador con calificación más baja.Por ejemplo, si un condensador tiene una calificación de 200V y otros a 500V, todo el sistema solo puede manejar 200V.

Riesgos de seguridad: los condensadores paralelos almacenan y liberan grandes cantidades de energía rápidamente, lo que puede ser peligroso si hay un cortocircuito, lo que puede causar daños y lesiones graves.

Riesgo de falla del sistema: en diseños complejos, si un condensador falla, los otros deben manejar el voltaje completo, lo que lleva a una posible falla de todo el sistema.Este riesgo es menor en las conexiones en serie donde la falla de un condensador no afecta a los demás.

Conclusión

Esta mirada detallada a los condensadores nos ayuda a comprender sus funciones y las consideraciones importantes para su uso en la electrónica moderna.Las configuraciones de la serie aumentan el voltaje de trabajo y administran la distribución de voltaje, pero reducen la capacitancia y aumentan la sensibilidad a las variaciones.Las configuraciones paralelas aumentan la capacitancia total y el almacenamiento de energía, lo cual es bueno para la gestión de la energía en espacios pequeños, pero pueden ser riesgosos si un condensador falla.Elegir entre configuraciones en serie y paralelas depende de necesidades de ingeniería específicas, espacio de equilibrio, costo y rendimiento.Las ideas teóricas y prácticas enfatizan la selección cuidadosa del condensador y el diseño del circuito para garantizar sistemas eléctricos confiables y eficientes.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cuál es el efecto de un condensador en serie?

Los condensadores en serie se utilizan principalmente para reducir la impedancia de un circuito a frecuencias más altas, lo que mejora la transmisión de potencia en largas distancias y mejora la regulación de voltaje.Cuando los condensadores están conectados en serie, la capacitancia total disminuye.Esta configuración obliga a la misma carga a pasar por todos los condensadores, lo que resulta en una división del voltaje total en cada condensador de acuerdo con su valor de capacitancia.Esta característica es particularmente útil en aplicaciones como el acoplamiento y el filtrado de la señal, donde el objetivo es bloquear la corriente continua (DC) al tiempo que permite pasar la corriente alterna (AC).

2. ¿Cuándo usar condensadores de la serie?

Los condensadores de la serie se utilizan cuando es necesario ajustar la impedancia de un circuito, particularmente en aplicaciones de alta frecuencia.También se emplean para lograr la división de voltaje en un circuito.En los sistemas de energía, los condensadores en serie se utilizan para aumentar la capacidad de las líneas de transmisión de potencia al compensar la reactancia inductiva en largas líneas de transmisión, lo que permite que más corriente fluya en las mismas condiciones de voltaje.

3. ¿Cómo saber si dos condensadores están en serie?

Dos condensadores están en serie si están conectados de extremo a extremo, con el terminal positivo de uno conectado al terminal negativo del otro, y solo hay dos puntos de conexión que involucran otros componentes del circuito.Esta disposición garantiza que la corriente de carga y descarga que fluya a través de ellos es la misma.La capacitancia total también se puede calcular para confirmar esto;Para los condensadores de la serie, el recíproco de la capacitancia total es la suma de los recíprocos de las capacitancias individuales.

4. ¿Cuál es el efecto de un condensador paralelo?

Cuando los condensadores están conectados en paralelo, aumenta la capacitancia total del circuito.Esta configuración permite a cada condensador sostener el mismo voltaje, lo que lleva a una acumulación de capacidad de carga en los condensadores.Los condensadores paralelos a menudo se usan para estabilizar el voltaje y almacenar más carga en sistemas donde se necesita una mayor capacitancia sin aumentar la clasificación de voltaje de condensadores individuales.

5. ¿La configuración en serie o paralela aumenta el voltaje?

La configuración en sí no aumenta el voltaje de suministro original;Sin embargo, la distribución de voltaje dentro del circuito varía.En una configuración en serie, el voltaje se divide entre los condensadores dependiendo de sus capacitancias individuales.En contraste, en una configuración paralela, el voltaje en cada condensador sigue siendo el mismo que el voltaje de suministro.

6. ¿El voltaje es el mismo en paralelo?

Sí, en un circuito paralelo, el voltaje en cada condensador es el mismo y igual al voltaje total suministrado al circuito.Esta distribución uniforme de voltaje hace que los condensadores paralelos sean ideales para aplicaciones que necesitan un voltaje consistente en múltiples componentes.
