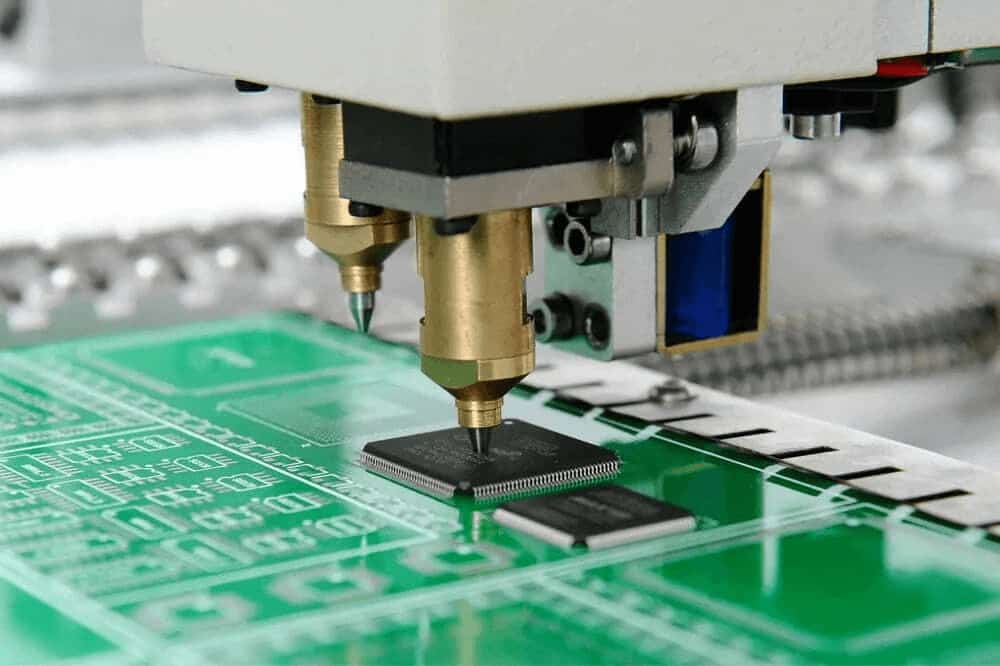

Figura 1. Componente SMT
La tecnología de montaje en superficie (SMT) es un método para ensamblar circuitos electrónicos colocando componentes directamente en las almohadillas de PCB en lugar de insertarlos a través de orificios.Este proceso reduce el tamaño y el peso, mejora la eficiencia del diseño y permite una mayor densidad de componentes.SMT se utiliza ampliamente en la electrónica moderna y admite una fabricación confiable y de gran volumen con una calidad de ensamblaje constante.

Figura 2. Ubicación de los componentes SMT
La tecnología Surface Mount une componentes directamente a las almohadillas de cobre en una placa de circuito impreso.Primero, las almohadillas se recubren con pasta de soldadura, una mezcla de soldadura fina y fundente que limpia el metal y lo prepara para la unión.Luego se colocan los componentes sobre las almohadillas pegadas;la pasta pegajosa los mantiene en su posición.
La placa pasa a través de un horno de reflujo, donde un perfil de temperatura controlada funde la pasta de soldadura.La soldadura fundida humedece tanto las almohadillas como los terminales de los componentes y, cuando la placa se enfría, se solidifica formando fuertes uniones eléctricas y mecánicas.La mayoría de los paquetes tienen terminales alrededor de los bordes, mientras que otros, como los conjuntos de rejillas de bolas (BGA), usan pequeñas bolas de soldadura en la parte inferior para formar sus conexiones.

Figura 3. Tipos de componentes SMT
Los componentes de montaje en superficie están diseñados para asentarse directamente sobre la superficie de una placa de circuito impreso.Se basan en pequeñas terminaciones metálicas para el contacto eléctrico en lugar de cables largos.Sus formas y tamaños varían según la función, pero todos están pensados para encajar en diseños compactos donde el espacio es limitado.
Los componentes pasivos de montaje en superficie incluyen resistencias, condensadores e inductores.Estas piezas guían, almacenan o limitan la energía eléctrica sin necesidad de una fuente de alimentación externa.La mayoría de ellos vienen en pequeños paquetes rectangulares, lo que facilita su colocación en el tablero y ayuda a mantener el diseño organizado.Notará códigos de tamaño estándar como 0805, 0603, 0402 o 0201, y estos números describen la longitud y el ancho de la pieza.Son importantes porque determinan cuánto espacio ocupa el componente, cómo encaja con las piezas cercanas y qué tan bien puede manejar la energía o el estrés eléctrico.Las resistencias y los condensadores son los más comunes en este grupo, mientras que los inductores suelen aparecer en paquetes un poco más grandes o con formas diferentes cuando se necesitan niveles de corriente más altos.
Los transistores y diodos de montaje superficial suelen estar integrados en pequeños paquetes de plástico con cables metálicos dispuestos a lo largo de un lado.Muchos transistores tienen tres cables, que coinciden con la forma en que controlan o conmutan la corriente dentro del circuito.Los diodos suelen tener dos cables, aunque algunas versiones utilizan más cuando contienen varios diodos en un paquete.Estos componentes desempeñan funciones importantes en la conmutación, rectificación o configuración de señales dentro de circuitos compactos, y su tamaño los hace adecuados para diseños que necesitan espacios reducidos sin perder rendimiento eléctrico.
Los circuitos integrados de montaje en superficie combinan muchos componentes internos en un solo paquete, lo que permite que funciones más avanzadas quepan en un área pequeña.Se utilizan ampliamente varios estilos de paquetes.Las piezas SOIC funcionan bien para un número moderado de pines, mientras que las versiones más delgadas como TSSOP ayudan a ahorrar aún más espacio en la placa.Los paquetes QFP llevan pines en los cuatro lados y se utilizan cuando un dispositivo necesita una mayor cantidad de conexiones.Los paquetes BGA colocan pequeñas bolas de soldadura en la parte inferior en lugar de cables expuestos, lo que admite un número muy alto de pines y ayuda con el flujo de calor y la calidad de la señal.Cada tipo se elige en función de la complejidad del circuito, cuántas conexiones necesita y cuánto espacio hay disponible en la placa.
Los componentes de montaje en superficie siguen estilos de paquete estandarizados que definen su forma, tamaño y dónde se ubican sus terminales en la placa de circuito impreso.Estos estándares ayudan a que las piezas encajen correctamente en el tablero y garantizan una colocación estable durante la fabricación.Cada categoría de componente utiliza sus propias huellas comunes, y estas huellas guían cómo encaja la pieza en un diseño compacto.

Figura 4. Paquetes de chips para resistencias y condensadores SMT
Las resistencias y condensadores en forma SMT generalmente se fabrican como paquetes de chips rectangulares marcados con códigos de tamaño como 1206, 0805, 0603, 0402 o 0201. Estos códigos describen la longitud y el ancho de cada parte y muestran cuánto espacio ocupa el componente en la placa.Una pieza 0603, por ejemplo, mide 0,06 por 0,03 pulgadas.El tamaño del paquete afecta la facilidad con la que se puede colocar y soldar la pieza y la cantidad de estrés eléctrico o térmico que puede soportar.Los paquetes más grandes son más fáciles de manejar, mientras que los más pequeños ayudan a mantener el diseño compacto cuando el espacio es limitado.

Figura 5. Paquetes SMT para diodos y transistores
Los diodos y transistores suelen utilizar pequeños paquetes de plástico diseñados para una orientación clara y un montaje sencillo.Los diodos suelen aparecer en paquetes SOD-123 o SOD-323, y muchos transistores utilizan SOT-23 o estilos similares.

Figura 6. Paquetes de circuitos integrados SMT comunes
Los circuitos integrados dependen de una gama más amplia de tipos de paquetes SMT para satisfacer sus necesidades de conexión.Los paquetes SOIC, SSOP y TSSOP utilizan cables laterales y funcionan bien para dispositivos con un número moderado de pines.Los paquetes QFP colocan cables en los cuatro lados para admitir números de pin más altos.Los dispositivos más complejos suelen utilizar paquetes BGA, que llevan pequeñas bolas de soldadura en la parte inferior para un patrón de conexión denso y eficiente.Los paquetes de escala de chips acercan el tamaño al de la matriz de silicio para ahorrar aún más espacio en la placa.

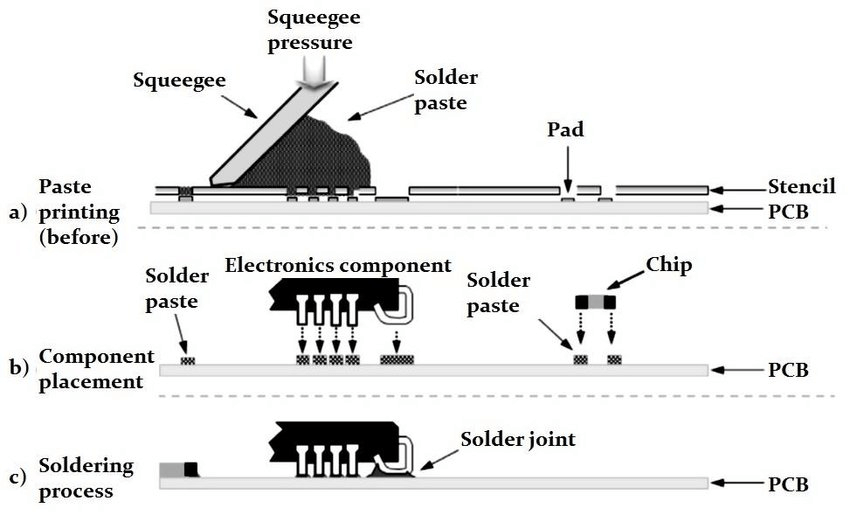

Figura 7. Etapas de montaje de SMT
El proceso de ensamblaje SMT comienza aplicando pasta de soldadura a las almohadillas de cobre en la placa de circuito impreso.Durante este paso, una plantilla de acero inoxidable guía la pasta para que se asiente solo en las almohadillas donde los terminales de los componentes harán contacto.La mezcla de partículas finas de soldadura y fundente debe depositarse con un control cuidadoso, ya que la cantidad y la ubicación afectan la forma en que se forman las uniones durante el calentamiento.
Una vez que la pasta está en su lugar, el tablero pasa a la colocación de componentes.Cada pieza se coloca en sus almohadillas correspondientes y los sistemas de visión verifican la alineación para garantizar la orientación adecuada antes de soldar.La pegajosidad de la pasta es suficiente para mantener firmes los componentes mientras se prepara la placa para la siguiente etapa.
Luego, la placa pasa a través de un horno de reflujo, donde el calentamiento controlado derrite la pasta de soldadura y le permite llevar los terminales a sus posiciones finales.A medida que la placa se enfría, la soldadura se solidifica formando una unión eléctrica y mecánica confiable.El control constante de la temperatura durante la calefacción y la refrigeración ayuda a mantener la calidad de las juntas y evita que los componentes se muevan.

Figura 8. Inspección y control de calidad SMT
La inspección y el control de calidad garantizan que cada componente de montaje en superficie esté colocado correctamente y soldado de forma segura a la placa de circuito impreso. Inspección óptica automatizada (AOI) se usa comúnmente;Las cámaras escanean la placa y la comparan con una imagen de referencia para detectar problemas como desalineación, orientación incorrecta, soldadura insuficiente, exceso de soldadura o puentes.
Para paquetes con uniones de soldadura ocultas, como BGA, LGA, y QFN: inspección por rayos X es necesario.Las imágenes de rayos X revelan la calidad interna de la soldadura y muestran huecos, uniones incompletas o defectos ocultos que pueden afectar la confiabilidad.Algunos procesos también incluyen la inspección de la soldadura en pasta para verificar el volumen y la ubicación adecuados de la pasta antes de montar los componentes.
Después del montaje, pruebas eléctricas y funcionales Confirme que la placa funciona según lo previsto.Estas pruebas garantizan que cada conexión funcione correctamente bajo carga de energía o señal.En conjunto, los pasos de inspección ayudan a mantener una calidad constante y garantizar que los tableros terminados cumplan con los estándares de desempeño requeridos.
|
Ventajas
|
Limitaciones
|
| Admite diseños compactos y de alta densidad con componentes más pequeños | Difícil de reparar manualmente debido a piezas pequeñas y muy espaciadas |
| Permite el montaje en ambos lados del PCB para ahorrar espacio | Requiere equipo especializado como impresoras de pasta, máquinas de recogida y colocación y hornos de reflujo |
| Mejora el rendimiento eléctrico debido a longitudes de cable más cortas | Paquetes muy pequeños (0201, 01005) introducir desafíos de colocación y soldadura |
| Reduce la perforación, el tamaño de la tabla y costo total de producción | Uniones ocultas en BGA, QFN y LGA Los paquetes necesitan inspección con rayos X. |
| Proporciona soldadura uniforme formada por reflujo juntas con calidad estable | Las juntas de montaje en superficie ofrecen menos Resistencia mecánica para componentes sometidos a altas tensiones. |
| Puede mejorar el flujo de calor utilizando térmica. almohadillas o contactos inferiores | Sensible al calor y la humedad, Requiere manipulación y almacenamiento cuidadosos. |

Figura 9. Placas SMT frente a placas con orificios pasantes
La tecnología de montaje en superficie y el ensamblaje por orificio pasante difieren en la forma en que los componentes se unen a una placa de circuito impreso.Las piezas SMT se asientan directamente sobre la superficie con terminaciones cortas, mientras que los componentes de orificio pasante utilizan cables insertados a través de orificios perforados y soldados en el lado opuesto.
SMT permite diseños compactos porque las piezas son más pequeñas y no requieren agujeros, lo que permite espacios reducidos y un uso eficiente del área del tablero.Los componentes de orificio pasante son más grandes y están más espaciados, pero su estructura pasante proporciona un fuerte soporte mecánico, lo que los hace adecuados para piezas expuestas a tensiones o que requieren mayor durabilidad.
Los métodos de montaje también difieren.Las piezas SMT se colocan sobre almohadillas y se sueldan durante el reflujo, lo que permite una producción más rápida.Las piezas de orificio pasante requieren la inserción de cables manual o automatizada antes de soldar, lo que aumenta el tiempo de montaje.Eléctricamente, los caminos más cortos de SMT ayudan a reducir efectos no deseados en circuitos sensibles o de alta frecuencia, mientras que los cables pasantes más largos pueden introducir pequeñas variaciones.

Figura 10. SMT en la electrónica moderna
La tecnología de montaje en superficie se utiliza en una amplia gama de sistemas electrónicos porque admite diseños compactos y una alta densidad de componentes.Su capacidad para colocar piezas pequeñas muy juntas permite a los diseñadores construir circuitos complejos en un espacio limitado, lo cual es esencial para muchos productos modernos.
En la electrónica de consumo, SMT se encuentra en dispositivos que requieren placas de circuito pequeñas, livianas y multifuncionales.Se utiliza en teléfonos inteligentes, tabletas, computadoras portátiles, dispositivos portátiles, televisores y otros dispositivos electrónicos domésticos.La estructura compacta de las piezas SMT ayuda a admitir funciones como comunicación inalámbrica, procesamiento rápido y funciones de detección avanzadas, todo dentro de carcasas herméticas.
La tecnología también es fundamental para los sistemas automotrices, donde las unidades de control electrónico y los módulos de sensores dependen de componentes pequeños y confiables.SMT aparece en circuitos de gestión del motor, módulos de seguridad, sistemas de frenado, unidades de navegación y tableros de control utilizados en vehículos eléctricos.Estas aplicaciones dependen de un rendimiento constante en entornos donde el espacio es limitado.
En equipos industriales, SMT respalda las funciones de control y monitoreo necesarias en los sistemas de energía y fabricación.Los ejemplos incluyen controladores lógicos programables, controladores de motores, fuentes de alimentación y sensores industriales.Estas placas se benefician del rendimiento constante y el tamaño compacto que ofrece SMT.
Muchos dispositivos médicos utilizan SMT para lograr un funcionamiento preciso en carcasas pequeñas.Aparece en herramientas de diagnóstico, monitores de pacientes, equipos de imágenes y dispositivos electrónicos tanto portátiles como implantables.El tamaño pequeño y el rendimiento constante de las piezas SMT respaldan la precisión necesaria en entornos médicos.
SMT también se usa ampliamente en dispositivos portátiles y que funcionan con baterías, como medidores portátiles, accesorios inalámbricos, rastreadores GPS y módulos de comunicación compactos.Una mayor densidad de circuito ayuda a que estos productos combinen múltiples funciones mientras administran el tamaño y el uso de energía de manera efectiva.
En telecomunicaciones y redes, SMT admite equipos que necesitan un rendimiento estable de alta frecuencia.Se utiliza en enrutadores, módems, conmutadores, hardware de estaciones base, módulos de RF y sistemas de comunicación de fibra, donde las rutas eléctricas cortas ayudan a mantener la calidad de la señal.
Algunos sistemas aeroespaciales y de defensa también dependen de SMT.La aviónica, los módulos de radar, la electrónica satelital y las unidades de navegación suelen utilizar placas construidas con SMT para lograr estructuras compactas y un funcionamiento estable en entornos exigentes.La masa reducida de los componentes SMT los hace adecuados para aviones, drones y sistemas espaciales donde el peso es un factor crítico.
La tecnología Surface Mount le ofrece una manera clara de comprender cómo los circuitos modernos adaptan muchas funciones en un espacio pequeño.Verá cómo se colocan las piezas en la superficie de la placa, cómo la soldadura las convierte en conexiones sólidas y cómo la inspección mantiene todo confiable.El método reduce el tamaño, mejora el rendimiento y admite muchas funciones de los productos cotidianos.A medida que aprenda sobre los componentes, paquetes y pasos de ensamblaje, tendrá una mejor idea de cómo se construyen los circuitos compactos.SMT continúa admitiendo teléfonos, computadoras, vehículos, herramientas médicas y muchas otras tecnologías manteniendo diseños pequeños y rendimiento estable.
Envíe una consulta, responderemos de inmediato.
SMT coloca los componentes directamente sobre la superficie de una placa de circuito en lugar de insertar cables a través de orificios perforados.Esto reduce el tamaño de las piezas y el espacio que ocupan.Obtiene diseños más ajustados, ensamblaje más rápido y tableros más pequeños.Todavía se utilizan piezas de orificio pasante, pero SMT es más común cuando se necesitan circuitos compactos y una mayor densidad de componentes.
La soldadura en pasta crea la unión inicial entre el componente y la almohadilla de cobre.Contiene pequeñas partículas de soldadura y fundente.El fundente limpia el metal para que la soldadura se derrita suavemente y la pasta mantiene la pieza en su lugar antes de calentarla.Después del reflujo, forma una conexión sólida que transporta tanto corriente eléctrica como soporte mecánico.
SMT aparece en casi todos los dispositivos modernos que utiliza.Los teléfonos, portátiles, dispositivos portátiles, consolas de juegos y aparatos electrónicos domésticos dependen de él.También admite automóviles, herramientas médicas, medidores portátiles, equipos industriales, hardware de comunicación y muchos dispositivos que funcionan con baterías.Su tamaño más pequeño y mayor densidad se ajustan a las necesidades de los diseños compactos actuales.
Las piezas SMT muy pequeñas son más difíciles de manipular y reparar a mano.Algunos paquetes ocultan sus uniones de soldadura, por lo que necesitan controles con rayos X.Las juntas SMT también ofrecen menos resistencia mecánica en situaciones de vibración o tensión.Aun así, funcionan bien cuando el diseño del tablero se planifica correctamente y las piezas se utilizan dentro del rango previsto.
La inspección ayuda a confirmar que cada pieza está en el lugar correcto y que las uniones de soldadura se formaron correctamente.La inspección óptica encuentra problemas que se pueden ver en la superficie y la inspección por rayos X comprueba las juntas ocultas.Las pruebas funcionales garantizan que la placa funcione como se esperaba.Estos pasos ayudan a mantener confiable el circuito final una vez que se usa en un dispositivo.
