STM32F103RCT6 Microcontrolador explicado

El microcontrolador STM32F103RCT6 está diseñado para ofrecer un rendimiento confiable con sus capacidades de procesamiento avanzado y características ricas.Construido alrededor del núcleo del brazo Cortex-M3, ofrece una operación perfecta, opciones de energía flexibles y un uso eficiente de la memoria.Este artículo explora sus características clave, especificaciones y aplicaciones para ayudarlo a comprender sus capacidades.

Catalogar

Descripción general de STM32F103RCT6

El STM32F103RCT6 se construye alrededor del núcleo RISC de 32 bits del brazo Cortex-M3, diseñado para funcionar de manera eficiente a una velocidad de 72 MHz.Combina esta capacidad de procesamiento con recuerdos incrustados rápidamente, ofreciendo hasta 512 kbytes de memoria flash y 64 kbytes de SRAM.Estos se combinan con una amplia gama de E/S y periféricos avanzados que se conectan a la perfección a través de dos autobuses APB.

Este microcontrolador se destaca porque ofrece tres ADC de 12 bits, cuatro temporizadores de 16 bits de uso general y dos temporizadores PWM.Además de esto, presenta una rica colección de interfaces de comunicación como I2C, SPI, I2S, SDIO, USB, CAN y Múltiples USART, que atienden a los requisitos de aplicación estándar y avanzados.

El dispositivo funciona de manera eficiente en un amplio rango de temperatura de -40 ° C a +105 ° C y funciona en una fuente de alimentación flexible entre 2.0 y 3.6 V. También proporciona varios modos de ahorro de energía, lo que lo hace adecuado para diseños de baja energía sinfuncionalidad comprometida.

Estas capacidades hacen que el STM32F103RCT6 sea una solución adaptable para diversas aplicaciones.Ya sea que esté trabajando en unidades de motor, dispositivos médicos o periféricos de juegos, este microcontrolador puede manejarlo todo.También es un ajuste fuerte para la automatización industrial, los sistemas GPS y la electrónica de consumo como las alarmas, las impresoras y los sistemas HVAC.Su versatilidad y rendimiento robusto lo diferencian como una elección confiable en múltiples campos.

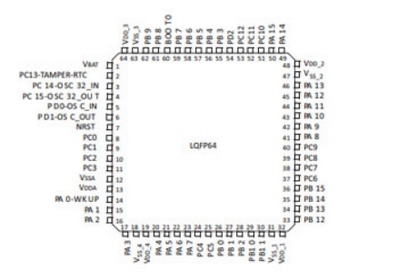

STM32F103RCT6 Configuración del pin

STM32F103RCT6 Detalles CAD

Símbolo STM32F103RCT6

Stm32f103rct6 huella

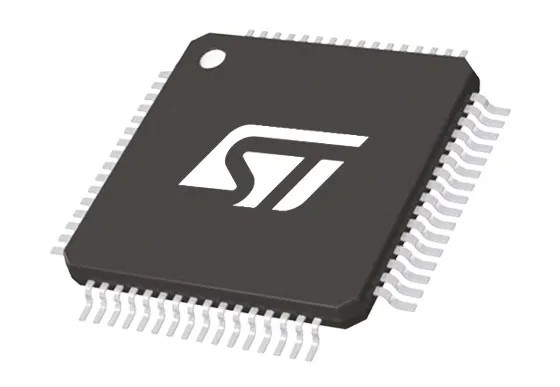

STM32F103RCT6 Modelo 3D

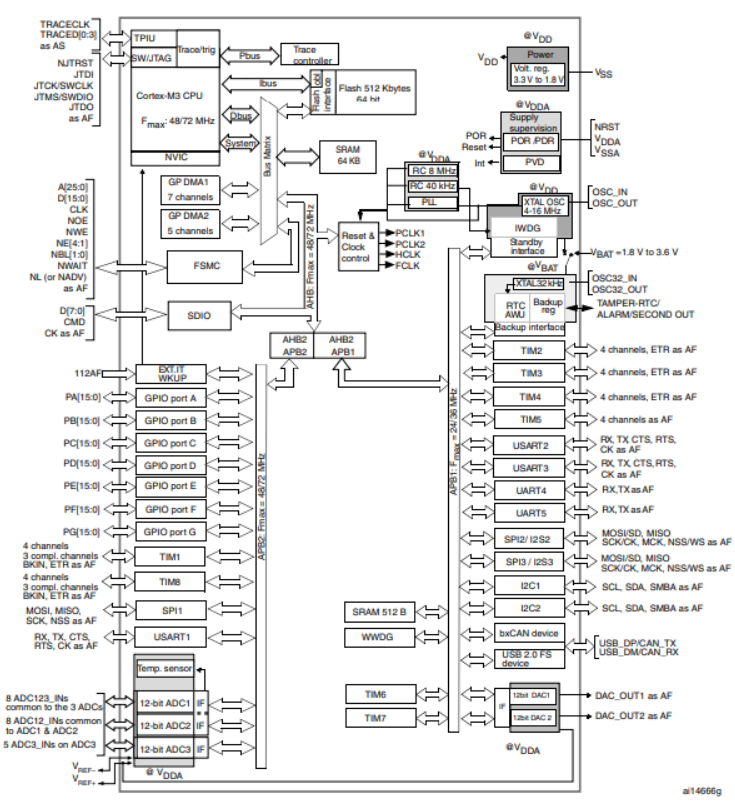

STM32F103RCT6 Diagrama de bloque funcional

STM32F103RCT6 Diseño de la fuente de alimentación

STM32F103RCT6 Especificaciones

Especificaciones técnicas, características, características y componentes con especificaciones comparables de STMicroelectronics STM32F103RCT6.

Tipo	Parámetro
Estado del ciclo de vida	Activo (último actualizado: hace 7 meses)
Tiempo de entrega de fábrica	10 semanas
Tipo de montaje	Montaje en superficie
Paquete / estuche	64-LQFP
Montaje en superficie	SÍ
Número de alfileres	64
Convertidores de datos	A/D 16x12b;D/a 2x12b
Número de E/S	51
Tiempos de vigilancia	Sí
Temperatura de funcionamiento	-40 ° C ~ 85 ° C TA
Embalaje	Bandeja
Serie	Stm32f1
Código JESD-609	E4
Estatus de parte	Activo
Nivel de sensibilidad de humedad (MSL)	3 (168 horas)
Número de terminaciones	64
Terminación	SMD/SMT
Acabado terminal	Níquel/paladio/oro (Ni/Pd/Au)
Disipación de potencia máxima	444MW
Posición terminal	PATIO
Forma terminal	Ala de la gaviota
Voltaje de suministro	3.3V
Terminal	0.5 mm
Frecuencia	72MHz
Número de pieza base	STM32F103
Recuento de alfileres	64
Minilla de voltaje de suministro (VSUP)	2V
Interfaz	Can, I2C, I2S, Irda, Lin, Sdio, SPI, Uart, USART, USB
Tamaño de memoria	256kb
Tipo de oscilador	Interno
Tamaño de la carnero	48k x 8
Voltaje - Suministro (VCC/VDD)	2V ~ 3.6V
UPS/UCS/Tipo de ICS periférico	Microcontrolador, RISC
Número de bits	32
Procesador central	ARM® Cortex®-M3
Periféricos	DMA, Control de motor PWM, PDR, POR, PVD, PWM, TEMP Sensor, WDT
Tipo de memoria del programa	DESTELLO
Tamaño de núcleo	De 32 bits
Tamaño de la memoria del programa	256kb 256k x 8
Conectividad	Canbus, I2C, Irda, Linbus, SPI, Uart/Usart, USB
Suministro de corriente-max	70 mA
Tamaño de bit	32
Tiene ADC	SÍ
Canales de DMA	SÍ
Ancho de bus de datos	32B
Canales PWM	SÍ
Número de temporizadores/contadores	8
Densidad	2 MB
Arquitectura central	BRAZO
Número de canales ADC	16
Número de canales I2C	2
Número de canales SPI	3
Altura	1.45 mm
Longitud	10 mm
Ancho	10.2 mm
Llegar a SVHC	Sin SVHC
Endurecimiento por radiación	No
Estado de ROHS	ROHS3 Cumplante
Plomo libre	Plomo libre

STM32F103RCT6 Características de la tecla

Rendimiento central

El STM32F103RCT6 funciona con una CPU Cortex-M3 ARM de 32 bits que funciona a una frecuencia máxima de 72 MHz.Ofrece un procesamiento eficiente con 1.25 DMIPS/MHz de rendimiento, asegurando una operación suave y confiable.El núcleo admite la multiplicación de un solo ciclo y la división de hardware, que son ideales para manejar cálculos complejos rápidamente.

Opciones de memoria

Este microcontrolador proporciona soluciones de memoria flexibles con 256 a 512 kbytes de memoria flash para el almacenamiento del programa y hasta 64 kbytes de SRAM para el manejo de datos.También admite un controlador de memoria estática con cuatro opciones de selección de chips, que permite una integración perfecta con varios tipos de memoria, incluidos Flash Compact, SRAM, PSRAM, NOR y NAND.Además, incluye una interfaz paralela LCD compatible con modos 8080 y 6800.

Gestión de reloj y energía

El STM32F103RCT6 garantiza la gestión confiable de potencia y reloj.Funciona con una fuente de alimentación de 2.0 a 3.6 V e incluye características como restablecimiento de encendido (POR), reinicio de potencia (PDR) y un detector de voltaje programable (PVD).El dispositivo admite una variedad de osciladores, que incluye un oscilador de cristal de 4 a 16 MHz, un oscilador RC de 8 MHz de fábrica y un oscilador de 32 kHz para aplicaciones RTC, todo con opciones de calibración incorporadas.

Modos de baja potencia

Para aplicaciones de eficiencia energética, este microcontrolador ofrece múltiples modos de baja potencia, incluidos el sueño, la parada y el espera.Estos modos ayudan a reducir el consumo de energía mientras mantienen la funcionalidad.Un suministro VBAT asegura que los registros RTC y de respaldo sigan siendo operativos incluso en condiciones de baja potencia.

Capacidades ADC avanzadas

El dispositivo incluye tres convertidores analógicos (ADC) de 12 bits con una tasa de conversión rápida de 1 µs, que soporta hasta 21 canales de entrada.Estos ADC pueden manejar un amplio rango de conversión de 0 a 3.6 V y ofrecer capacidades triples de muestra y retención.Un sensor de temperatura incorporado agrega una versatilidad adicional para monitorear aplicaciones.

DAC integrados

Se incluyen dos convertidores digitales a analógicos de 12 bits (DAC), lo que permite una generación de señal analógica precisa.Estos DAC son adecuados para aplicaciones que requieren salidas analógicas suaves y precisas.

Controlador de DMA

Un controlador de acceso a la memoria directa de 12 canales (DMA) simplifica la transferencia de datos entre periféricos, como temporizadores, ADC, DAC, SDIO, I2S, SPI, I2C y USARTS.Esto reduce la carga de la CPU y mejora la eficiencia general.

Depuración y desarrollo

El STM32F103RCT6 admite la depuración avanzada con la depuración de alambre serie (SWD) y las interfaces JTAG.Además, la traza de traza incrustada Cortex-M3 proporciona capacidades de depuración mejoradas para el desarrollo y las pruebas.

Puertos de E/S de alta velocidad

Este microcontrolador presenta hasta 112 puertos de E/S rápidos, con 51, 80 o 112 I/OS dependiendo del paquete.Muchos de estos puertos son tolerantes a 5 V, lo que los hace adecuados para conectarse con componentes externos en una variedad de aplicaciones.Cada E/S se puede asignar a vectores de interrupción externos, lo que permite configuraciones flexibles.

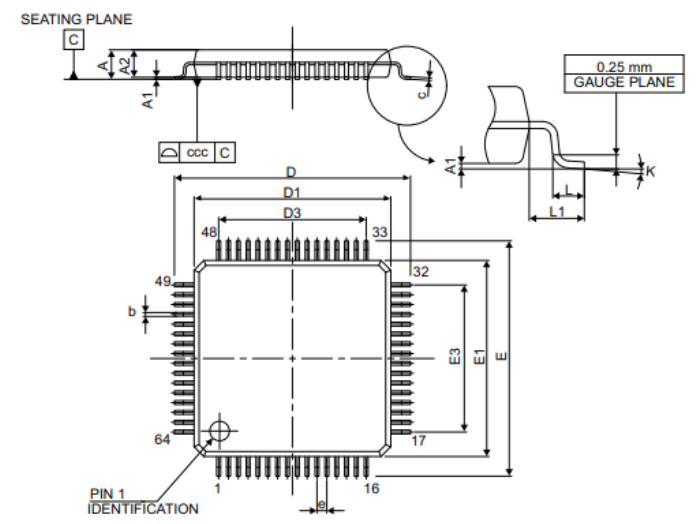

STM32F103RCT6 Dimensiones físicas

Información del fabricante sobre STM32F103RCT6

STMicroelectronics, el fabricante del microcontrolador STM32F103RCT6, es una empresa líder de semiconductores globales.Se especializan en ofrecer una amplia gama de soluciones de microelectrónica, combinando experiencia en diseño de silicio e integración del sistema.Sus productos son parte integral de diversas aplicaciones, incluida la automatización industrial, la electrónica de consumo y los sistemas automotrices.El STM32F103RCT6 ejemplifica su compromiso de proporcionar unidades de microcontroladores versátiles de alta calidad que satisfagan diversas necesidades de la industria.

Piezas con especificaciones similares a STM32F103RCT6

Las piezas de la derecha tienen especificaciones similares a la STMicroelectronics STM32F103RCT6.

Característica	STM32F103RCT6	Mk20dx256vlh7	STM32F105RCT6	STM32F107RCT6	STM32F105RCT7
Fabricante	Stmicroelectronics	NXP USA Inc.	Stmicroelectronics	Stmicroelectronics	Stmicroelectronics
Paquete / estuche	64-LQFP	64-LQFP	64-LQFP	64-LQFP	64-LQFP
Número de alfileres	64	64	-	64	64
Arquitectura central	BRAZO	BRAZO	-	BRAZO	BRAZO
Ancho de bus de datos	32 B	32 B	-	32 B	32 B
Número de E/S	51	51	40	51	51
Interfaz	Can, I2C, I2S, Irda, Lin, Sdio, SPI, Uart, USART, USB	Can, Ethernet, I2C, I2S, Irda, Lin, SPI, Uart, USART, USB	-	Can, I2C, I2S, Irda, Lin, Spi, Uart, USart, USB	Can, I2C, I2S, Irda, Lin, Spi, Uart, USart, USB
Tamaño de memoria	256 kb	256 kb	-	256 kb	256 kb
Voltaje de suministro	3.3 V	3.3 V	3.3 V	3.3 V	3.3 V
