Campos magnéticos decodificados: principios, mediciones y usos prácticos

Los campos magnéticos y sus interacciones con materiales y corrientes eléctricas son parte principal de la física.Tienen muchos usos en tecnología, medicina y vida diaria.Estudiar campos magnéticos longitudinales y circulares ayuda a explicar el comportamiento magnético en diferentes situaciones, desde probar materiales sin daños hasta inspeccionar objetos huecos.Métodos como magnetometría, electromagnets y brújulas simples nos ayudan a medir y usar campos magnéticos con precisión tanto en la ciencia como en la industria.Comprender cómo funcionan los campos magnéticos en torno a conductores, solenoides y bobinas para diseñar circuitos eléctricos y dispositivos magnéticos eficientes.Los principios como la inductancia y la regla de la mano derecha son valiosos para aplicaciones innovadoras, desde máquinas de resonancia magnética hasta aceleradores de partículas.Este artículo explora los efectos de los campos magnéticos, cómo medirlos, su comportamiento en torno a conductores y bobinas, y cómo crear y mejorar los campos magnéticos para usos prácticos.

Catalogar

Figura 1: líneas de campo magnético de un imán de barra

¿Qué es un campo magnético?

Un campo magnético es un área invisible que rodea un imán donde ejerce fuerza sobre otros imanes o materiales ferromagnéticos como el hierro.Aunque no podemos ver el campo, su presencia es evidente a través de sus efectos, como la alineación de las archivos de hierro o la desviación de una aguja de la brújula.Este campo permite que los imanes atraigan o repelen otros imanes y materiales ferromagnéticos.

Figura 2: Fuentes de campos magnéticos

Un campo magnético se forma cada vez que se mueve una carga eléctrica.Este principio, articulado por primera vez por André-Marie Ampère, afirma que las corrientes eléctricas generan campos magnéticos.Los electrones, a través de su giro y órbita alrededor de los núcleos atómicos o que se mueven a través de un cable, producen estos campos.El giro y el movimiento orbital de los electrones dictan la dirección y la resistencia de los campos magnéticos.Cuando una corriente eléctrica pasa a través de un conductor, crea un campo magnético influenciado por la intensidad y dirección de la corriente.Los imanes permanentes, como los imanes de barra hechos de hierro, generan campos magnéticos fuertes y consistentes debido a la alineación de sus moléculas.Cuando un conductor está cerca de un imán, el campo magnético interactúa con las cargas móviles en el conductor, induciendo una corriente y creando su propio campo magnético.Estas interacciones pueden dar como resultado fuerzas atractivas o repulsivas.

Propiedades de campos magnéticos

Los campos magnéticos tienen diferentes propiedades: resistencia, dirección y polaridad.

Figura 3: fuerza del campo magnético

Resistencia al campo magnético

La resistencia de un campo magnético, o densidad de flujo magnético, depende principalmente de la corriente que fluye a través del conductor que lo produjo.La corriente más alta da como resultado un campo magnético más fuerte.Las líneas de campo magnético representan visualmente la fuerza del campo;Son más densos en campos más fuertes y más espaciados en campos más débiles.Esta relación se demuestra claramente en los solenoides, donde aumentar el número de giros de bobina mejora el campo magnético.Las interacciones entre múltiples campos magnéticos pueden reforzar o debilitar sus fortalezas individuales, dependiendo de su orientación.La fuerza de un campo magnético disminuye con la distancia desde su fuente, mostrando una relación inversa entre la resistencia al campo y la distancia.

Dirección de campo magnético

La dirección de un campo magnético es el camino que seguiría un polo norte si se coloca dentro del campo.Las líneas de fuerza visualizan esta trayectoria.Una brújula es una herramienta práctica para determinar la dirección del campo, ya que su aguja se alinea con el campo magnético.La dirección del campo también se puede inferir a partir de su efecto en las cargas móviles;Una carga que se mueve a través de un campo magnético experimenta una fuerza perpendicular tanto a la dirección del campo como a su movimiento, lo que ayuda a determinar la orientación del campo.

Figura 4: La dirección de la flecha de la brújula igual que la dirección del campo magnético

Polaridad del campo magnético

La comprensión del magnetismo depende en gran medida de la polaridad.Todos los imanes tienen dos polos, similares a las cargas positivas y negativas en la electricidad.Estos postes se llaman polos norte y sur.Este nombre refleja los polos geográficos de la Tierra, aunque curiosamente, el polo magnético norte de la Tierra está cerca del Polo Sur geográfico y viceversa.Esto muestra el complejo vínculo entre los fenómenos magnéticos y geográficos.

Mags Dos polos son de norte y sur.Estos polos funcionan como cargas eléctricas positivas y negativas.Los polos opuestos se atraen, mientras que como los polos repelen.Por ejemplo, si acerca dos imanes, el polo norte de uno atraerá al Polo Sur del otro.Sin embargo, si intenta reunir dos postes del norte o dos postes del sur, se alejarán el uno del otro.Esta atracción y repulsión explican cómo los imanes interactúan entre sí y con materiales magnéticos.

Figura 5: polaridad del campo magnético

Efectos de los campos magnéticos

Los campos magnéticos tienen un gran impacto en los materiales, especialmente en los átomos con electrones que orbitan alrededor de sus núcleos.Cuando se aplica un campo magnético, estos electrones se alinean con el campo, lo que hace que el material sea magnético.Esto puede hacer que el material se sienta atraído o repelido del campo magnético, dependiendo de cuán fuerte sea el campo y de qué manera está orientado.A veces, esta alineación puede incluso cambiar la forma del material.

Los campos magnéticos también juegan un papel en los electrones en movimiento a través de circuitos y afectan cómo se comportan los imanes.Un concepto es la inductancia, que ocurre cuando un cable que transporta una corriente eléctrica está en un campo magnético.El cable siente una fuerza que se opone a los cambios en la corriente, y esto es bueno para dispositivos como transformadores y generadores eléctricos.Los campos magnéticos pueden hacer que ciertos materiales emitan luz, un fenómeno conocido como electroluminiscencia.Esto se usa en cosas como pantallas de pantalla plana y señales de emergencia.

Medición de campos magnéticos

Los campos magnéticos se pueden medir utilizando varios métodos.Los magnetómetros miden la resistencia y la dirección de los campos magnéticos con precisión.Los electromagnets, que generan un campo magnético cuando una corriente eléctrica pasa a través de una bobina, también se pueden usar para la medición.Las brújulas ofrecen un método simple para determinar la dirección del campo.Estos métodos permiten una evaluación precisa de los campos magnéticos, facilitando su estudio y aplicación en diversas tecnologías.

Figura 6: magnetómetro

Figura 7: Electromagnet

Indicadores de campo

Los indicadores de campo son herramientas importantes para medir los campos magnéticos, dando información cualitativa y a veces cuantitativa sobre el entorno magnético.Estos dispositivos usan una paleta de hierro suave que se mueve en respuesta a un campo magnético.Examinarlos en detalle, como con una imagen de rayos X, revela su mecánica interna.La veleta de hierro está unida a una aguja, que mueve un puntero a lo largo de una escala, convirtiendo la influencia del campo magnético en un valor legible.

Figura 8: Indicadores de campo

Los indicadores de campo ganan precisión a través del ajuste y la calibración.Esto les permite proporcionar datos cuantitativos precisos dentro de un rango específico.Miden campos magnéticos de +20 Gauss a -20 Gauss, lo que los hace ideales para aplicaciones como la detección de campos magnéticos residuales después de la desmagnetización.Aunque su rango es limitado, su precisión y confiabilidad los hacen beneficiosos para las mediciones detalladas del campo magnético dentro de estas restricciones.En uso práctico, los indicadores de campo sobresalen en situaciones que requieren mediciones simples y fuertes sin electrónica compleja.Su simplicidad mecánica garantiza la facilidad de uso y la durabilidad, lo que los convierte en una opción preferida en varios entornos industriales y de laboratorio donde se requieren mediciones rápidas y confiables.

Medidor de efecto hall (gauss/tesla)

Figura 9: Efecto de pasillo

Los medidores de efectos de la sala son instrumentos avanzados para medir con precisión la resistencia al campo magnético, proporcionando lecturas en Gauss o Tesla.A diferencia de los indicadores de campo mecánico, los medidores de efectos salas utilizan componentes electrónicos, mejorando la precisión y la versatilidad.Tienen un pequeño conductor o elemento semiconductor en la punta de la sonda.Cuando una corriente eléctrica pasa a través de este elemento en un campo magnético, los electrones se desplazan a un lado, creando una diferencia de voltaje conocida como voltaje del salón, un fenómeno descubierto por Edwin H. Hall en 1879.

Figura 10: Diagrama esquemático del medidor de efecto Hall-Effect

La relación que rige este voltaje viene dada por:

dónde:

• VH es el voltaje del salón,

• I es la corriente aplicada,

• B es el componente de campo magnético perpendicular,

• Rh es el coeficiente de la sala,

• B es el grosor del elemento del pasillo.

Los medidores de efecto salón vienen con varias sondas con elementos de detección tangencial (transversal) o axial.Estas sondas, disponibles en diferentes tamaños, se adaptan a rangos de medición específicos, lo que permite flexibilidad en varios escenarios.Las lecturas precisas dependen del posicionamiento de la sonda correcto, con líneas magnéticas de fuerza que intersectan las dimensiones principales del elemento de detección en ángulo recto.La versatilidad de los medidores de efecto Hall-Effect los hace adecuados para una amplia gama de aplicaciones, desde la fabricación industrial hasta la investigación científica.Sus lecturas digitales y compatibilidad con otros sistemas digitales mejoran su utilidad en entornos automatizados modernos.Al dominar la colocación de la sonda y la física del efecto del pasillo, los usuarios pueden explotar completamente estos instrumentos avanzados para mediciones precisas de campo magnético.

Campos magnéticos longitudinales

Los campos magnéticos longitudinales se crean en componentes que son mucho más largos de lo ancho.Esto generalmente se hace colocando el componente a lo largo en un campo magnético concentrado dentro de una bobina o solenoide, conocido como "disparo de bobina".Dentro del componente, las líneas de flujo magnético son rectas, moviéndose de un extremo a otro, aunque se pierde algo de flujo.El diagrama muestra esto en dos dimensiones, pero las líneas de flujo son en realidad tridimensionales.Los materiales ferromagnéticos tienen una densidad de línea de flujo mucho mayor en comparación con el aire debido a su mayor permeabilidad.

A medida que el flujo deja el material en los extremos y ingresa al aire, se extiende ya que el aire no puede soportar tantas líneas de flujo por unidad de volumen.Esta propagación hace que algunas líneas de flujo salgan de los lados del componente.Cuando un componente está completamente magnetizado a lo largo de su longitud, la pérdida de flujo es mínima, lo que resulta en una densidad de flujo uniforme.Al realizar pruebas no destructivas (NDT), la uniformidad es importante donde los defectos perpendiculares a las líneas de flujo causan un campo de fuga detectable en la superficie.

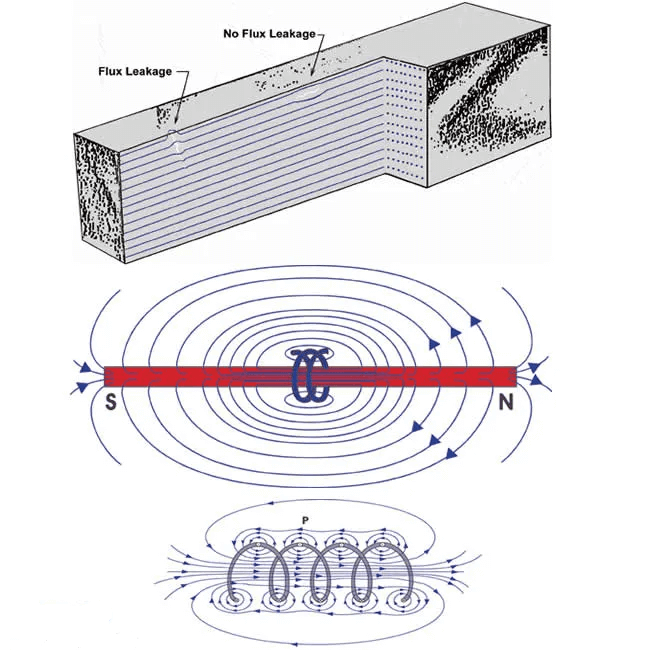

Figura 11: campo magnético longitudinal

Sin embargo, el uso de un solenoide para magnetizar un componente puede dar lugar a una parte de él muy magnetizada.El área dentro del solenoide y un pequeño margen a cada lado se magnetizarán, mientras que más allá de esto, las líneas de flujo dejan el componente y regresan en los postes del solenoide.Esto se debe a que la fuerza de magnetización se debilita con la distancia desde el solenoide, alineando los dominios magnéticos solo dentro y cerca de ella.La parte no magnetizada del componente no puede admitir tanto flujo como la parte magnetizada, lo que obliga a algún flujo del componente.Para inspeccionar a fondo los componentes largos, deben ser magnetizados e inspeccionados en múltiples ubicaciones a lo largo de su longitud.

Campos circulares magnéticos

Cuando una corriente eléctrica fluye a través de un conductor sólido, genera un campo magnético alrededor del conductor.La distribución y la intensidad del campo dependen de varios factores.En el centro del conductor, la resistencia al campo es cero, alcanzando un máximo en la superficie.Para una corriente constante, la intensidad del campo superficial disminuye a medida que aumenta el radio del conductor, aunque un conductor más grande puede transportar más corriente.Fuera del conductor, la resistencia al campo es directamente proporcional a la corriente, mientras que dentro, depende de la corriente, la permeabilidad magnética del material y su posición en la curva B-H.La resistencia al campo fuera del conductor disminuye con la distancia.

En un conductor no magnético que transporta corriente continua (DC), la intensidad del campo interno aumenta de cero en el centro a un máximo en la superficie, mientras que la intensidad del campo externo disminuye con la distancia desde la superficie.En materiales magnéticos, la resistencia al campo interno es mayor debido a la permeabilidad del material.La intensidad del campo externo sigue siendo la misma para ambos materiales si el radio actual y del conductor es idéntico.

Con la corriente alterna (AC), la resistencia al campo interno también aumenta de cero en el centro a un máximo en la superficie, pero se concentra en una capa delgada cerca de la superficie, conocida como el "efecto de la piel".El campo externo disminuye con la distancia, similar a DC.En conductores circulares huecos, no existe un campo magnético en el área vacía.La intensidad del campo comienza desde cero en la pared interior y alcanza un máximo en la pared exterior.Al igual que con los conductores sólidos, los materiales magnéticos muestran una mayor resistencia al campo debido a su permeabilidad, con el campo externo disminuyendo con la distancia desde la superficie.

En conductores huecos que transportan aire acondicionado, el efecto de la piel concentra el campo magnético en el diámetro exterior.La resistencia al campo en la superficie interior de un conductor hueco es muy baja cuando se establece un campo magnético circular mediante magnetización directa.Por lo tanto, no se recomienda el método directo para inspeccionar la pared del diámetro interior (ID) de un componente hueco para defectos poco profundos.La fuerza del campo aumenta rápidamente desde la ID hacia afuera, lo que hace que los defectos más profundos sean detectables.

Un mejor método para magnetizar componentes huecos para inspeccionar las superficies de ID y diámetro exterior (OD) está utilizando un conductor central.Pasar la corriente a través de un conductor central no magnético, como una barra de cobre, crea un campo magnético más fuerte en la superficie de ID de un tubo magnético mientras mantiene suficiente resistencia al campo para detectar defectos en la superficie de OD.

Figura 12: Campo magnético circular

Campos magnéticos alrededor de los conductores

Cuando una corriente eléctrica fluye a través de un conductor, un campo magnético se forma a su alrededor.Este fenómeno se puede demostrar utilizando archivos de hierro en cartón con un conductor vertical que lo pasa.Sin corriente, no hay campo magnético, pero con la corriente, las archivos se organizan en anillos concéntricos alrededor del conductor.La dirección del campo magnético alrededor de un conductor de transporte de corriente se puede explorar utilizando brutas magnéticas.Dependiendo de la dirección de la corriente, las agujas de la brújula se alinean en consecuencia, ya sea en sentido horario o en sentido antihorario.La regla del tornillo de la mano derecha y la regla de la mano derecha proporcionan formas intuitivas de determinar la dirección del flujo magnético alrededor de un conductor.Cuando dos conductores llevan corrientes en direcciones opuestas, sus campos magnéticos se oponen entre sí, creando una fuerza repulsiva.Si las corrientes fluyen en la misma dirección, los campos magnéticos se combinan, ejerciendo una fuerza atractiva sobre los conductores.

Cuando un cable lleva una corriente, las líneas de campo magnético a su alrededor forman círculos casi perfectos.Estos círculos, centrados en el cable, muestran cómo el campo magnético se extiende desde el cable.Cuanto más lejos vaya del cable, más débil será el campo magnético.Si el cable forma un bucle, los círculos se hacen más grandes a medida que avanza hacia el centro del bucle.Esto significa que el campo magnético se extiende más.Cerca del centro, estos círculos cambian a líneas rectas y paralelas, lo que demuestra que el campo magnético aquí es uniforme.Esta uniformidad hace que sea más fácil calcular y usar el campo magnético en tecnología y ciencia.

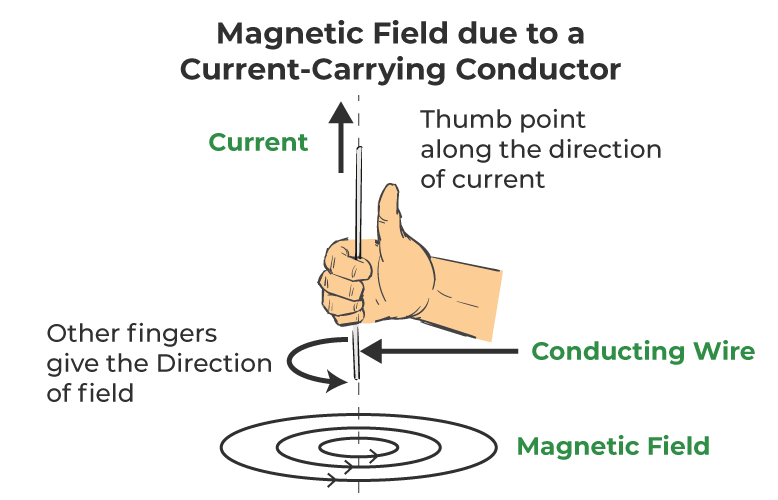

Figura 13: Conductor de transporte de corriente de campo magnético

En el centro del bucle, el campo magnético es casi la misma fuerza en todas partes.Este campo incluso es bueno para cosas como las máquinas de resonancia magnética, donde un campo magnético constante es imprescindible para imágenes precisas.También proporciona un área estable para experimentos que dependen de un campo magnético predecible.La resistencia del campo magnético en el centro del bucle depende de la corriente que fluye a través del cable.Más corriente significa un campo magnético más fuerte.La intensidad del campo magnético es más fuerte si el bucle es más pequeño y más débil si el bucle es más grande.

Campos magnéticos alrededor de las bobinas

Pasar una corriente a través de una bobina, incluso con un solo turno, crea un flujo magnético a través del centro de la bobina, dándole polos norte y sur como un pequeño imán.Cuando la bobina tiene múltiples giros, formando un solenoide, los campos magnéticos individuales se unen, creando un campo unificado similar a un imán de barra.La regla de la mano derecha puede determinar la dirección del flujo en un solenoide, donde se interrelacionan la dirección del flujo de corriente y el flujo magnético.

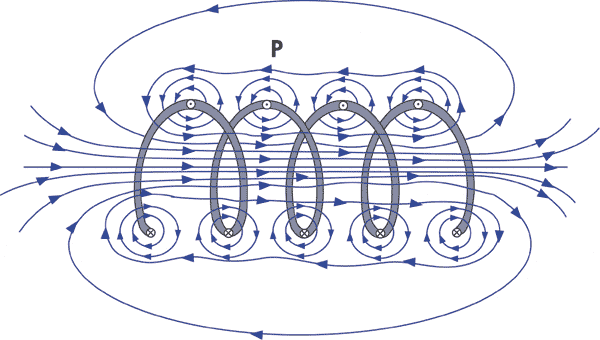

Figura 14: Campos magnéticos alrededor de las bobinas

Cuando la electricidad se mueve a través de un cable, crea un campo magnético circular a su alrededor.Esta idea básica en el electromagnetismo se conoce como el campo magnético de un conductor de transporte de corriente.Puede descubrir la dirección de este campo magnético utilizando la regla de la mano derecha: si señala el pulgar derecho en la dirección de la corriente, sus dedos se enroscarán en la dirección del campo magnético.Este campo puede causar efectos notables, como mover la aguja de una brújula magnética, que muestra cómo interactúan las corrientes eléctricas y los campos magnéticos.

La fuerza del campo magnético depende de dos factores principales: qué tan lejos está del cable y qué tan fuerte es la corriente.El campo es más fuerte cuando estás más cerca del cable y se vuelve más fuerte a medida que aumenta la corriente.Esto muestra que la intensidad del campo magnético está directamente relacionada con la corriente.

Una bobina de alambre (solenoide)

Figura 15: campo magnético solenoide

Un solenoide es una bobina de alambre que fortalece el campo magnético cuando la electricidad fluye a través de él.El solenoide se realiza envolviendo un cable en forma de espiral, creando un campo magnético como un imán de barra.Dentro del solenoide, el campo magnético es fuerte e incluso porque los campos pequeños de cada bobina se suman.Puede usar la regla de la mano derecha para encontrar la dirección del campo magnético del solenoide: si sus dedos apuntan en la dirección de la corriente, su pulgar apunta al polo norte del electromagno.

El campo magnético de un solenoide es similar a un imán de barra y cambia de dirección cuando la corriente se invierte, que muestra cómo pueden cambiar los campos electromagnéticos.La fórmula para el campo magnético dentro de un solenoide es b = μ₀ni, donde n es el número de bobinas por unidad de longitud e I es la corriente.Esta fórmula muestra que agregar más bobinas o aumentar la corriente fortalece el campo magnético.Los solenoides se utilizan en máquinas, escáneres de resonancia magnética y experimentos de física porque crean campos magnéticos fuertes y uniformes.

Conductor de transporte de corriente con forma de bobina

Figura 16: Efecto de giro de una bobina de transporte de corriente en un campo magnético

Cuando una corriente de transporte de alambre se forma en un bucle o una serie de bucles, crea un campo magnético único.Este campo atraviesa el centro de la bobina y vuelve en círculos alrededor del exterior.Los campos de cada bucle se combinan para hacer un campo concentrado a lo largo del centro de la bobina.En bobinas fuertemente heridas, esto hace que el campo magnético dentro sea muy uniforme.La fuerza de este campo depende de la corriente y del número de bucles.Más bucles hacen que el campo sea más fuerte, por lo que las bobinas largas y rectas (solenoides) son efectivas para crear campos fuertes y uniformes como un imán de barra.

El campo magnético fuerte y uniforme dentro de un solenoide es útil para los materiales magnetizantes y se usa en circuitos eléctricos, transformadores y otros dispositivos.El campo magnético fuera de la bobina es débil, lo que no es útil para la magnetización.Esto muestra la importancia del campo interno del solenoide para usos prácticos.Los solenoides también se utilizan en aceleradores y sensores de partículas, lo que demuestra su amplia gama de aplicaciones en tecnología y ciencia.

Configurar un campo magnético

Los campos magnéticos se crean cuando la corriente eléctrica fluye a través de un cable o bobina.La regla de la mano derecha ayuda a determinar la dirección del campo magnético: apunte el pulgar derecho en la dirección de la corriente, y sus dedos se enroscarán en la dirección de las líneas de campo magnético.

Para hacer un campo magnético fuerte, debe usar el electromagnetismo.Un electroimán combina una corriente eléctrica con un material magnético, generalmente de hierro, para mejorar el efecto magnético.Esto se usa en muchas cosas, desde dispositivos pequeños hasta máquinas grandes que levantan objetos de metal pesado.La resistencia del campo magnético depende de cuántas veces el cable se envuelve alrededor del núcleo, la cantidad de corriente eléctrica y las propiedades del cable y el material del núcleo.

Comience por elegir un trozo de hierro, como una barra de seis a ocho pulgadas de largo, como una uña grande.El tamaño de la varilla de hierro puede variar según para qué necesite el electroimán.Una vez que tenga el núcleo, envuélvelo bien con alambre magnético de un extremo a otro.El cable debe estar enrollado de cerca y de forma segura, con un cable que queda suelto en cada extremo para las conexiones.Pasee el cable firmemente a la barra.

Antes de conectar el electromagnet a una fuente de alimentación, elimine el aislamiento de la última pulgada de cada extremo de cable.Calienta el aislamiento con un encendedor o coincide hasta que esté lo suficientemente suave como para quitar, luego limpie cualquier residuo con un paño para una buena conexión eléctrica.Conecte los extremos del cable expuesto a una batería de linterna.Esta configuración permite que la corriente fluya a través del cable, creando un campo magnético alrededor del núcleo de hierro, mostrando los conceptos básicos del electromagnetismo para hacer un campo magnético fuerte.

Hay dos formas principales de crear campos magnéticos fuertes.El primero es usar un solenoide, una bobina de alambre que hace un campo magnético cuando la corriente eléctrica fluye a través de él.La segunda forma es colocar un núcleo de hierro dentro del solenoide, lo que hace que el campo magnético sea mucho más fuerte al reducir la resistencia magnética.El núcleo de hierro tiene un límite para lo fuerte que puede hacer el campo magnético, conocido como saturación.Una vez que llega a este punto, no puede fortalecer el campo.Esta es una propiedad del hierro en sí, e incluso con una investigación continua, es poco probable encontrar un material que pueda superar el valor de saturación de hierro.Por lo tanto, la resistencia del campo magnético está limitada por las propiedades del núcleo de hierro, y las nuevas soluciones van más allá de estos límites.

Aplicaciones de campos magnéticos

Los campos magnéticos tienen numerosas aplicaciones, incluida la generación de electricidad, las imágenes médicas y el transporte.Son parte principal de las operaciones de la máquina de resonancia magnética y la levitación del tren.Los imanes almacenan datos sobre discos duros y tarjetas de crédito, desempeñando un papel en la tecnología moderna.El campo magnético de la Tierra nos protege de la radiación cósmica nociva, destacando su importancia para la vida.Las aplicaciones de amplio alcance de los campos magnéticos subrayan su importancia en la vida cotidiana y los esfuerzos científicos avanzados.

Conclusión

Los campos magnéticos son útiles en muchas áreas científicas y tecnológicas, desde principios básicos del comportamiento de electrones en materiales hasta usos avanzados en imágenes médicas y almacenamiento de datos.La manipulación precisa y la medición de los campos magnéticos han llevado a avances importantes, incluido el desarrollo de dispositivos electroluminiscentes, generación de energía eficiente y sistemas de transporte avanzados.El estudio de campos magnéticos alrededor de conductores y bobinas proporciona información sobre el electromagnetismo, lo que permite la creación de dispositivos con propiedades magnéticas predecibles y controlables.Las técnicas como la regla de la derecha y los principios de inductancia son buenas para diseñar y optimizar estos dispositivos.Los métodos para generar campos magnéticos fuertes, como el uso de solenoides y núcleos de hierro, muestran la innovación continua en la tecnología electromagnética.Las aplicaciones de los campos magnéticos van más allá de los usos industriales y tecnológicos, destacando su importancia en la vida diaria y la investigación científica.Comprender los campos magnéticos no solo avanza el conocimiento científico, sino que también impulsa la innovación en muchas áreas, lo que demuestra la importancia de dominar los fenómenos electromagnéticos.

Preguntas frecuentes [Preguntas frecuentes]

1. ¿Cómo describirás el campo magnético alrededor de la bobina?

El campo magnético alrededor de una bobina, también conocido como solenoide, es similar al campo de un imán de barra.Dentro de la bobina, las líneas de campo magnético son paralelas, densas y espaciadas uniformemente, lo que indica un campo fuerte y uniforme.Fuera de la bobina, las líneas de campo magnético se extienden y vuelven de un extremo de la bobina a la otra, formando bucles cerrados.La dirección de las líneas de campo está determinada por la dirección de la corriente que fluye a través de la bobina, siguiendo la regla de la mano derecha.

2. ¿Cuál es el campo magnético alrededor del conductor?

Cuando la corriente fluye a través de un conductor recto, genera un campo magnético a su alrededor.Este campo forma círculos concéntricos alrededor del conductor, con la dirección de las líneas de campo dadas por la regla de la mano derecha: si agarra el conductor con la mano derecha para que el pulgar apunte en la dirección de la corriente, sus dedos se acurrucaránLa dirección del campo magnético.La resistencia del campo magnético disminuye a medida que te alejas del conductor.

3. ¿Qué causa la formación de un campo magnético alrededor de un conductor?

Un campo magnético se forma alrededor de un conductor debido al movimiento de las cargas eléctricas (corriente).Cuando los electrones se mueven a través de un conductor, generan un campo magnético perpendicular a la dirección de su movimiento.Esta es una consecuencia directa de la ley circuital de Ampère, que relaciona el campo magnético alrededor de un conductor con la corriente eléctrica que lo pasa.

4. ¿Qué sucede si mueve un imán a una bobina de alambre?

Cuando un imán se mueve a una bobina de alambre, induce una fuerza electromotriz (EMF) en la bobina, generando una corriente eléctrica.Este fenómeno se conoce como inducción electromagnética, descubierto por Michael Faraday.La dirección de la corriente inducida depende de la dirección del movimiento del imán y la orientación del campo magnético.Si el imán se mueve más rápido o tiene un campo magnético más fuerte, el EMF y la corriente inducidos serán más fuertes.

5. ¿Cuál es el patrón de campo magnético alrededor de un conductor?

El patrón de campo magnético alrededor de una corriente de transporte directa se caracteriza por círculos concéntricos centrados en el conductor.Si el conductor se dobla en un bucle, las líneas de campo forman patrones más complejos, con el campo dentro del bucle más fuerte y más concentrado.Para un solenoide, el campo interior es uniforme y paralelo, mientras que fuera de él se asemeja al campo de un imán de barra.

6. ¿Cómo el campo magnético alrededor de la bobina podría ser más fuerte?

Para fortalecer el campo magnético alrededor de una bobina, puede:

Aumentar la corriente que fluye a través de la bobina;

Agregue más giros a la bobina, aumentando el número de bucles;

Inserte un núcleo ferromagnético, como el hierro, dentro de la bobina para mejorar el campo magnético debido a la alta permeabilidad magnética del núcleo.

7. ¿Dónde está un campo magnético más fuerte?

El campo magnético es más fuerte dentro de una bobina, particularmente cerca del centro, donde las líneas de campo son más concentradas y uniformemente paralelas.En un imán de barra, el campo magnético es más fuerte en los polos, donde convergen las líneas de campo y la densidad de campo es más alta.
