Comprender el Dual Op-Amp Dual RC4558

El RC4558 es un amplificador de doble operación versátil y confiable, ampliamente reconocido por su bajo ruido, distorsión armónica mínima y rentabilidad.Estos atributos lo convierten en un elemento básico en el diseño de circuitos electrónico, principalmente en el procesamiento de audio y las tareas de amplificación de señales.Este artículo proporciona una exploración en profundidad del RC4558, que cubre sus especificaciones, configuración de PIN, características y diversas aplicaciones.Esta guía integral ofrecerá información valiosa para desbloquear todo el potencial del RC4558 en entornos de circuitos complejos y dinámicos.

Catalogar

Descripción general del amplificador operativo RC4558

El RC4558 El amplificador operativo cuenta con una notable versatilidad en aplicaciones electrónicas, ofreciendo un equilibrio convincente de asequibilidad y rendimiento.Posicionado como una doble alternativa a la famosa LM741, el RC4558 refleja de cerca las funcionalidades RC4558 de este último, a pesar de la falta de desplazamiento o ajustes nulos.Esto lo convierte en un sustituto sin problemas para aplicaciones similares, garantizando una operación confiable sin complejidad y extender su atractivo a los diseñadores que buscan soluciones rentables pero robustas.

Una de las fortalezas definitorias del RC4558 se encuentra en su versatilidad operativa, resaltada por un rango de voltaje de entrada en modo común de ± 14V.Esta amplia gama le permite sobresalir en configuraciones inversores y no inversores en varios voltajes de suministro.Su resistencia al enganche aumenta la confiabilidad en diseños serios, como los seguidores de voltaje, donde el mantenimiento de la fidelidad de la señal es dominante.Estos atributos lo convierten en una opción necesaria para los circuitos que priorizan la estabilidad y la adaptabilidad en condiciones de operación dinámica.

El RC4558 se distingue aún más a través de características integradas como la compensación de frecuencia interna y la protección incorporada de cortocircuito.Estas mejoras reducen la necesidad de componentes externos, simplificando el proceso de diseño y aumentando la confiabilidad.Para aplicaciones como circuitos de audio, donde el bajo ruido y la ganancia consistente son decisivas, el RC4558 ofrece una calidad de sonido superior, lo que lo hace ideal para dispositivos como reproductores de DVD y amplificadores de guitarra.Su bajo consumo de energía y rentabilidad, heredado de la venerable serie 1485, consolidan su posición como una solución práctica y cotidiana para dispositivos electrónicos de consumo y baterías.

Pinout

Pin No.	Nombre	Tipo	Descripción
1	1ut	O	Producción
2	1in-	I	Entrada invertida
3	1in+	I	Entrada no invertida
4	VCC-	-	Suministro negativo
5	2in+	I	Entrada no invertida
6	2in-	I	Entrada invertida
7	2	O	Producción
8	VCC+	-	Suministro positivo

Características

Característica	Descripción
Bajo consumo de energía	Consume solo 6.5 mA de corriente de suministro, lo que lo hace Energía eficiente.
Rango de voltaje de entrada de modo amplio en modo común	Maneja los voltajes de entrada en modo común dentro del rango de ± 14V.
Excelente relación de rechazo de modo común (CMRR)	Exhibe una notable relación de rechazo de modo común de 90 dB.
Ruido bajo	Los transistores de entrada cuentan con características de bajo ruido, Típicamente 8 NV/√Hz a 1 kHz.
Unidad ganancia de banda	Opera con un ancho de banda de ganancia de unidad de 3 MHz, asegurando Salida libre de distorsión en ganancia de la unidad.
Rango de temperatura de funcionamiento	Funciona de manera óptima dentro de un rango de temperatura de 0 ° C a 70 ° C.
Compensación de frecuencia interna	Asegura la estabilidad sin la necesidad de componentes.
Protección contra cortocircuito	Protege las salidas contra cortocircuitos.
Configuración de suministro flexible	Puede operar como una suministro único o de doble suministro operativo Amplificador (recomendado de suministro único).
Opciones de paquete	Disponible en los paquetes TO-99, CDIP, DSBGA, SOIC y PDIP.
Ventajas adicionales	- No hay necesidad de compensación de frecuencia.
	- Inmune al bloqueo.
	- Ganancia y coincidencia de fase para amplificadores.

Potencial del RC4558 en el diseño del circuito

El circuito integrado RC4558 brilla en aplicaciones de oscilador controlado por voltaje (VCO) gracias a su funcionalidad de doble amplificador operacional, que puede ejecutar expertamente la delicada regulación de la danza del voltaje.Tradicionalmente, una configuración de VCO requiere un par de amplificadores operativos para navegar hábilmente la variabilidad de voltaje.Sin embargo, el RC4558, con su diseño gemelo de operaciones operacionales, puede tomar elegantemente el lugar de los amplificadores operacionales separados, simplificando la efectividad operativa esquemática y aumentando.

En una configuración típica de VCO que utiliza el RC4558, el voltaje de control encuentra su objetivo en el pin 2, aplicado con intención estratégica.Esta disposición requiere un divisor de voltaje astutamente elaborado para garantizar un vínculo preciso entre los pines 2 y 3. El diseño de este divisor de voltaje es clave;Parta el voltaje de control, canalizando la mitad al pin 3. Tal enrutamiento preciso trasciende la mera mecánica del circuito;Es una técnica calculada para modificar y estabilizar el rendimiento del oscilador.

Con frecuencia puede tener en cuenta que el ensamblaje de estos circuitos exige una comprensión profunda de los niveles de voltaje y su sutil influencia sobre la estabilidad del circuito.Se justifica más atención para matices como tolerancias de componentes y los efectos de las fluctuaciones de temperatura, variables que inyectan capas de complejidad, exigen ajustes ágiles e inventivos.Un desafío exacto al emplear el RC4558 radica en garantizar que el voltaje de control orquesta hábilmente la función prevista del circuito.La complejidad de esta tarea es un arte propio;Las ligeras variaciones en el voltaje pueden conducir a cambios notables en el rendimiento.La incorporación de sistemas de retroalimentación y el empleo de técnicas de compensación de temperatura a menudo resultan ventajosas para mantener los resultados deseados.

Diagrama funcional

Diseño del oscilador controlado por voltaje

Crafting Triangular Waves

En este plan de oscilador, el amplificador operativo, señalado como OP-Amp A, inicia la creación de formas de onda triangulares tras la activación.Esta transformación mágica comienza a medida que fluye la corriente a través de una resistencia de 100kΩ, descargando metódicamente un condensador de 0.05 μF, lo que finalmente da como resultado una forma de onda triangular.A menudo puede adoptar este diseño en escenarios en los que la generación confiable de ondas provoca continuidad y eficiencia.

Transmisión a la siguiente fase

Una vez que OP-APP A produce triunfalmente la salida triangular, se transforma sin problemas para alimentar el amplificador OP B a través de una resistencia de 51kΩ.Esta transferencia demuestra que la consistencia de la señal de confección y habilita la comunicación suave entre las etapas.En la práctica real, elegir los valores de resistencia correctos puede influir significativamente en la armonía y la eficacia general entre diversos elementos del circuito.

Schmitt Trigger Dynamics de OP-Amp B

Operando con la precisión de un desencadenante de Schmitt, OP-Amp B evalúa con precisión los niveles de voltaje de las señales entrantes.Su umbral para la operación rige el comportamiento de transición, produciendo una alta salida cuando la entrada supera el nivel designado.Si la entrada se sumerge debajo de este umbral activo, la salida se cae a cero.Este proceso exacto de transformación de ondas triangulares en curso en formas de onda cuadradas distintas encuentra una aplicación frecuente en el mundo del procesamiento de señales digitales.

Modelos de reemplazo

Sustituto de un solo amplificador operacional

• LM741

Sustitutos de doble amplificador operacional

• LM358

• MCP602

• LM2904M

• NE5532

• OPA2228

• OPA2134

• OPA2604

Usos del RC4558

Innovaciones musicales y de audio

El amplificador operativo RC4558 está profundamente integrado en una variedad de campos electrónicos, principalmente mejorando las experiencias de audio modernas.En los dispositivos DVD, administra expertamente señales de audio complejas para ofrecer una rica calidad de sonido.Su precisión en los mezcladores de audio es innegable, facilitando la combinación perfecta de múltiples fuentes de sonido que permite el control de audio sintonizado, una práctica apreciada en la ingeniería de sonido profesional.

Transformando la interpretación de la señal

Su adaptabilidad brilla en los amplificadores de transductor, donde convierte hábilmente señales físicas en señales eléctricas fácilmente interpretables.Este es un paso fundamental en los sistemas de medición industrial, lo que demuestra la capacidad del RC4558 para poner en claridad los datos sin procesar, lo que permite un análisis y la aplicación perspicaz.

Aplicaciones de circuito

El amplificador se erige como un elemento principal en diseños de circuitos operacionales atemporales como integradores y diferenciadores.Estos diseños se utilizan para tareas de procesamiento de señales y son útiles en esfuerzos científicos e de ingeniería.Su aplicación en bloques de ganancia de CC respalda aún más el funcionamiento eficiente de los sistemas de comunicación de largo alcance, lo que subraya su confiabilidad en los mecanismos de control.

Precisión en los sistemas de medición

La precisión es donde el RC4558 realmente sobresale, como se ve en multímetros, donde permite mediciones precisas de voltaje y corriente.Esto es invaluable para la adquisición de datos confiable tanto en las configuraciones experimentales como en los escenarios de solución de problemas.Los osciloscopios también capitalizan su capacidad para reproducir las formas de onda fielmente, lo que lo convierte en un componente clave en entornos de diagnóstico e investigación.

Optimización del sistema de control

Dentro de los sistemas de control de bucle, el RC4558 demuestra su valor en los comparadores, optimizando las respuestas y manteniendo el equilibrio en los sistemas dinámicos.Este ajuste fino refleja años de refinamiento en ingeniería de control.También se encuentra en los osciladores de onda cuadrada, donde genera pulsos de reloj importantes, dominantes a la electrónica digital y aplicaciones de tiempo.

Sistemas de audio e iluminación

En los sistemas de audio, la destreza del amplificador para mejorar la claridad y el rango de sonido garantiza una experiencia de audio vibrante.Los impulsores de la lámpara emplean el RC4558 para mantener el flujo de corriente regulado, extendiendo la vida útil del sistema de iluminación y promoviendo un consumo de energía eficiente, destacando su adaptabilidad en los procesos electrónicos contemporáneos.

Calificaciones máximas

Manejo de calificaciones de RC4558

Parámetros operativos sugeridos

Información térmica de RC4558

Características eléctricas de RC4558

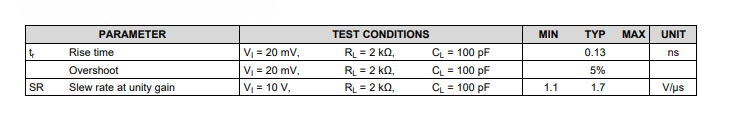

Características operativas de RC4558

Paquete

Fabricante

Fundada en Dallas, Texas Instruments (TI) ha creado una identidad global en el ámbito de los semiconductores y la tecnología integrada de circuitos, proporcionando grandes innovaciones y soluciones a diseñadores y fabricantes electrónicos en todo el mundo.La afinidad de TI por los chips analógicos y los procesadores integrados influyen en gran medida en sus logros financieros, ya que estos segmentos comprenden una parte notable de las ganancias de la compañía, más del 80%.La dedicación de la compañía se extiende más allá de estas áreas centrales;También es destacado en el desarrollo de soluciones de procesamiento de luz digital y herramientas educativas, incluidas calculadoras y microcontroladores.Con alrededor de 45,000 patentes en todo el mundo a partir de 2016, el compromiso de TI con la tecnología pionera y la exploración llena de innovación es evidente.Esta impresionante colección de patentes agrega profundidad y amplitud a su cartera, que ilustra una búsqueda implacable de excelencia e ideas nuevas.La experiencia de Texas Instruments en chips analógicos y procesadores integrados vigoriza su presencia en el mercado.La tecnología analógica une hábilmente la brecha con elementos como la temperatura y el sonido, mientras que los procesadores integrados garantizan un manejo adaptativo e inteligente de estas interfaces.Esta combinación no solo satisface las variadas necesidades del mercado, sino que fomenta los prósperos resultados financieros.
