La guía completa de los símbolos esquemáticos de componentes electrónicos

Esta guía explica qué son los símbolos esquemáticos y cómo se utilizan para mostrar componentes electrónicos en los diagramas de circuito.Aprenderá sobre diferentes tipos de símbolos para fuentes de energía, resistencias, condensadores, transistores, motores, altavoces y muchos más.También cubre las reglas estándar (como IEC, ANSI e IPC) que hacen que estos símbolos sean los mismos en todo el mundo.Ya sea que esté arreglando, construyendo o aprendiendo sobre electrónica, conocer estos símbolos lo ayuda a comprender los circuitos más fácilmente.

Catalogar

¿Qué es un símbolo esquemático de componentes electrónicos?

Los símbolos esquemáticos son representaciones visuales simplificadas utilizadas en diagramas de circuitos electrónicos.En lugar de mostrar la apariencia física de los componentes, ilustran cómo los componentes funcionan y se conectan dentro de un sistema.Esta simplificación ayuda a centrarse en cómo fluye la electricidad y cómo interactúan los componentes, en lugar de en cómo se ven o se construyen.El objetivo principal de estos símbolos es convertir circuitos complejos en diagramas que sean más fáciles de entender y trabajar.Cual persona puede interpretar un esquema bien dibujado, independientemente de sus antecedentes o ubicación.Este lenguaje universal hace que la colaboración y la solución de problemas sean más eficientes.

El uso de iconos simbólicos en su lugar, las imágenes reducen el desorden visual en los diagramas.Destaca las relaciones lógicas entre las piezas y admite una comprensión más rápida del diseño del circuito.Por ejemplo, un solo símbolo puede representar un relé completo o circuito integrado.Esto permite centrarse en el comportamiento general del sistema en lugar de perderse en los intrincados detalles de los componentes individuales.Estas abstracciones también juegan un papel al diagnosticar problemas, planificar actualizaciones o explicar el comportamiento del sistema a otros.Son valiosos en sistemas densos o complejos, como controladores integrados o módulos de radiofrecuencia.

Estandarización de símbolos esquemáticos

IEC 60617

Desarrollado y mantenido por la Comisión Electrotécnica Internacional (IEC), IEC 60617 es uno de los estándares internacionales más completos para los símbolos gráficos utilizados en diagramas eléctricos y electrónicos.Incluye miles de símbolos estandarizados que cubren todo, desde resistencias y condensadores hasta componentes electromecánicos más complejos.El objetivo de IEC 60617 es promover un lenguaje visual uniforme que se pueda aplicar globalmente en dibujos técnicos.Se adopta ampliamente en campos que van desde la educación y el diseño hasta la fabricación y el mantenimiento.El acceso a la biblioteca de símbolos completos se proporciona a través de una base de datos en línea.Esta base de datos se actualiza regularmente para reflejar nuevas tecnologías y prácticas de la industria en evolución.

IEEE/ANSI 315 (1975)

Publicado por el Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) en colaboración con el American National Standards Institute (ANSI), IEEE/ANSI 315 fue el estándar de referencia en América del Norte durante muchas décadas.Lanzado por primera vez en 1975, proporcionó un conjunto claro y consistente de símbolos para diagramas eléctricos y electrónicos y jugó un papel en la configuración de la educación de ingeniería y la documentación técnica a fines del siglo XX.Aunque fue retirado oficialmente en 2019, sigue siendo una referencia para los sistemas heredados y la documentación histórica.Muchos confían en este estándar para interpretar y mantener con precisión sistemas vintage o de larga vida.Su influencia aún es evidente en muchas herramientas de ingeniería y libros de texto.

IPC-2612-1

Emitido por el IPC (Association Conecting Electronics Industries), IPC-2612-1 es un estándar moderno que aborda la creación y aplicación de símbolos gráficos específicamente en entornos de automatización de diseño electrónico (EDA).A diferencia de los estándares más antiguos que se desarrollaron con el dibujo a mano o el CAD 2D en mente, IPC-2612-1 se adapta a los flujos de trabajo digitales utilizados en las plataformas ECAD de hoy (diseño electrónico con ayuda de computadora).Proporciona una guía detallada sobre cómo se deben construir, formatear e integrarse los símbolos en las bibliotecas de componentes, lo cual es valioso para los equipos de diseño que construyen piezas personalizadas o estandarizadas para el diseño y la simulación de la placa de circuito impreso (PCB).Al armonizar la representación de símbolos en varias plataformas de software, IPC-2612-1 ayuda a reducir los errores, mejorar la colaboración del equipo y admitir procesos de fabricación más eficientes.

Símbolos de la fuente de alimentación

Estos símbolos esquemáticos representan diferentes tipos de fuentes de energía que proporcionan energía eléctrica a un circuito.Comprender estos símbolos es necesario para interpretar y diseñar diagramas de circuito.

Fuente de energía de CA

El símbolo de potencia de CA generalmente aparece como un círculo con una onda sinusoidal en el interior o simplemente un par de terminales etiquetados como "AC".Esto representa una fuente de corriente alterna, donde la dirección del flujo se invierte periódicamente, generalmente 50 o 60 veces por segundo, dependiendo de la región.AC Power es la forma estándar de electricidad suministrada por las compañías de servicios públicos y se usa comúnmente en hogares, empresas e instalaciones industriales.Es ideal para transmitir energía a largas distancias debido a su capacidad de transformarse fácilmente en diferentes voltajes usando transformadores.

Figura 2. Símbolo de fuente de alimentación de CA

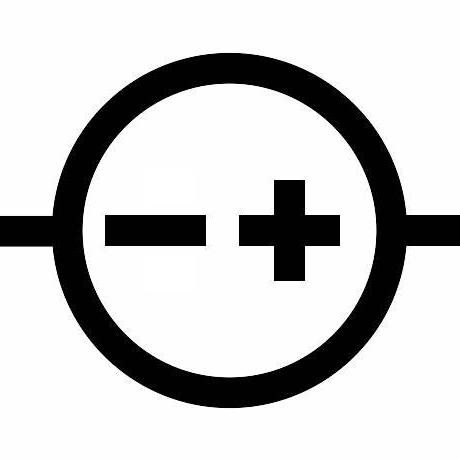

Fuente de alimentación de DC

El símbolo de una fuente de alimentación de CC generalmente presenta dos líneas paralelas, una más larga (positiva) y una más corta (negativa).En algunas variaciones, se incluye una flecha para indicar que el voltaje es ajustable.Este tipo de fuente proporciona un flujo constante y unidireccional de carga eléctrica.La potencia de CC es importante en la electrónica, especialmente en los circuitos que requieren un nivel de voltaje consistente.Comúnmente es suministrado por adaptadores de energía, paneles solares y suministros de energía regulados utilizados en laboratorios y prototipos.

Figura 2. Símbolo de fuente de alimentación de CC

Batería

El símbolo de la batería está compuesto por líneas largas y cortas alternas, que representan los terminales positivos y negativos de una o más células electroquímicas.Este símbolo indica una fuente de energía DC autónoma que almacena energía químicamente.Las baterías son buenas para la electrónica portátil, como los teléfonos inteligentes y las computadoras portátiles, así como para la alimentación de respaldo en sistemas como alarmas e iluminación de emergencia.El número de símbolos de celda utilizados a menudo corresponde al nivel de voltaje de la batería, con más celdas que representan una salida de voltaje más alta.

Figura 3. Símbolo de batería/celda

Símbolos de componentes pasivos

Los componentes pasivos son bloques de construcción importantes en los circuitos eléctricos y electrónicos.A diferencia de los componentes activos (como los transistores o diodos), los componentes pasivos no generan potencia ni amplifican las señales.En cambio, responden a la energía eléctrica e influyen en cómo se comportan las señales, a menudo almacenando o disipando la energía.Estos son los principales tipos de componentes pasivos y sus símbolos de circuito estándar:

Resistencias

Las resistencias son componentes que limitan o controlan el flujo de corriente eléctrica dentro de un circuito.El tipo más común es la resistencia fija, típicamente representada por una línea en zigzag o rectangular, que tiene un valor de resistencia constante.Las resistencias variables, como los potenciómetros y los reostatos, se representan con una flecha a través del símbolo de la resistencia, lo que indica que su resistencia se puede ajustar manualmente.También existen resistencias especializadas, incluidos los termistores, que son sensibles a la temperatura y marcan con una línea o flecha diagonal a través del símbolo;Su resistencia cambia en respuesta a las variaciones de temperatura.Del mismo modo, los fotorresistores también conocidos como resistencias dependientes de la luz (LDR) alteran su resistencia en función de la intensidad de la luz y a menudo se simbolizan con flechas que apuntan hacia la resistencia para denotar la luz entrante.Cada uno de estos tipos de resistencia juega un papel único en la regulación de la corriente bajo diferentes condiciones ambientales u operativas.

Figura 4. Símbolo de resistencias

Condensadores

Los condensadores son componentes que almacenan y liberan energía eléctrica en forma de campo eléctrico, desempeñando un papel en las aplicaciones de tiempo, filtrado y almacenamiento de energía.Los condensadores no polarizados, a menudo utilizados en circuitos de CA o donde la polaridad no es una preocupación, están representados en los diagramas de circuito por dos líneas paralelas de igual longitud, simbolizando las placas.Por el contrario, los condensadores polarizados, como los tipos electrolíticos o tántalo, tienen una polaridad específica y se usan principalmente en circuitos de CC;Sus símbolos cuentan con una línea recta y una línea curva o incluyen un signo más para indicar el terminal positivo.Además, los condensadores variables, que permiten el ajuste de la capacitancia, se representan con una flecha dibujada a través del símbolo del condensador, lo que refleja su naturaleza sintonizable.

Figura 5. Símbolo del condensador

Inductores

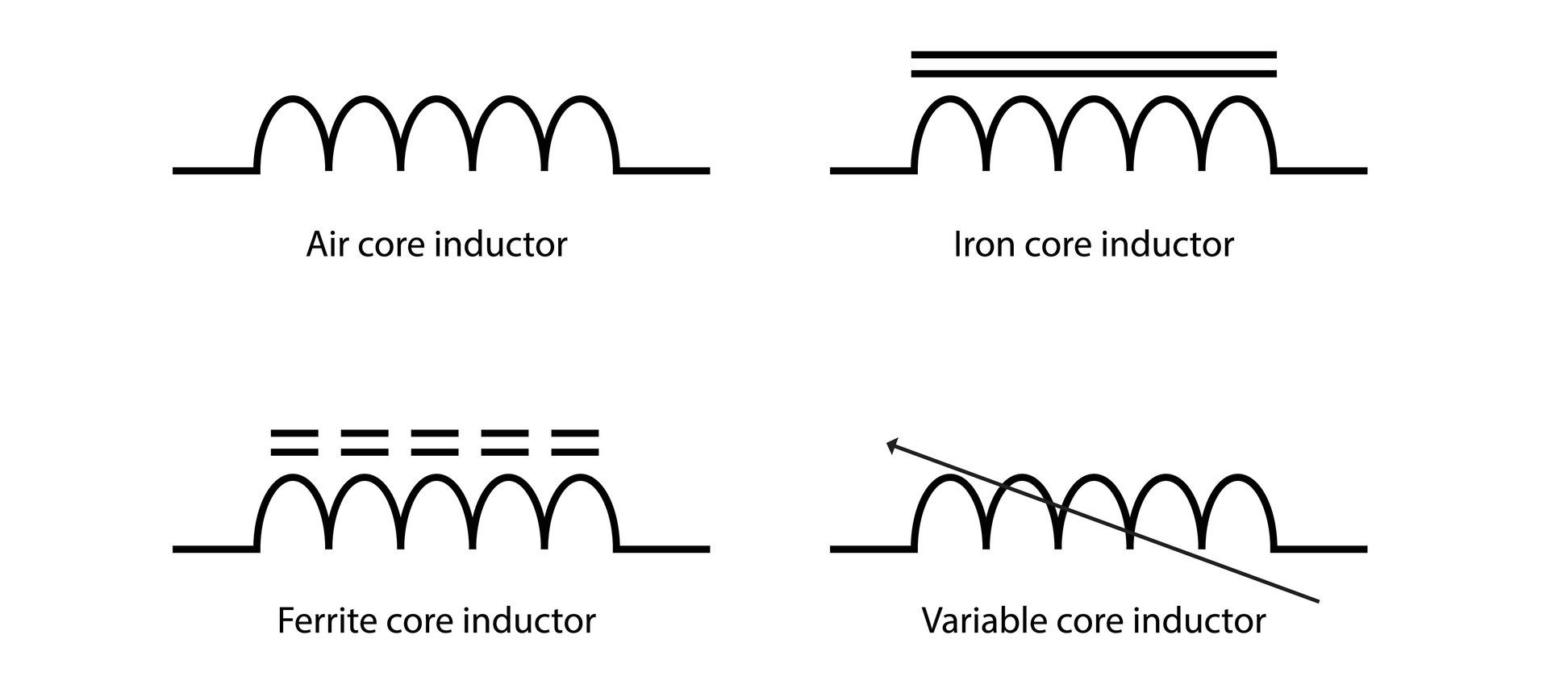

Los inductores son componentes pasivos que almacenan energía en un campo magnético cuando la corriente eléctrica fluye a través de ellos.Su función principal es resistir los cambios en la corriente, lo que los hace especialmente útiles para el filtrado, el ajuste y las aplicaciones de sincronización.En los diagramas de circuito, los inductores estándar están representados por una serie de bucles o un símbolo de alambre en espiral.Cuando el inductor contiene un núcleo magnético, a menudo utilizado para aumentar la inductancia, esto se muestra con líneas o rectángulos cerca o dentro de la bobina, lo que indica un inductor de núcleo de hierro.Los inductores variables, que permiten ajustar la inductancia, se representan con una flecha que pasa a través de la bobina, siguiendo una convención similar utilizada para otros componentes ajustables como resistencias variables y condensadores.

Figura 6. Símbolo de inductores

Transformadores

Los transformadores son componentes pasivos que transfieren energía eléctrica entre dos o más circuitos a través del principio de inducción electromagnética.Se usan comúnmente para pasar los niveles de voltaje hacia arriba o hacia abajo en la distribución de energía y el aislamiento de la señal.En los diagramas esquemáticos, los transformadores generalmente se representan por dos bobinas inductivas colocadas una al lado de la otra, a menudo con líneas paralelas entre ellos para indicar un núcleo magnético.Se pueden usar puntos o marcas cerca de las bobinas para mostrar relaciones de polaridad o fase.El estilo y el número de giros de la bobina representados pueden sugerir si el transformador está configurado para bajar el voltaje hacia arriba o hacia abajo.Algunos transformadores también cuentan con un grifo central, una conexión adicional en el devanado primario o secundario que es útil en los circuitos de fuente de alimentación y las aplicaciones de audio donde se requieren salidas de doble voltaje o división de fase.

Figura 7. Símbolo de transformadores

Símbolos del dispositivo semiconductor

Figura 8. Símbolos del dispositivo de semiconductores

Los símbolos del dispositivo semiconductor se utilizan en los diagramas de circuito para mostrar piezas importantes que controlan la electricidad en dispositivos electrónicos.Estas piezas se denominan "componentes activos" porque pueden cambiar, dirigir o aumentar las señales eléctricas.Se usan en casi todo lo electrónico, desde computadoras y teléfonos hasta luces y altavoces.Un tipo común es el diodo.A diodo Deja que la electricidad fluya en una sola dirección, algo así como una calle de sentido único.Esto es útil para cambiar la CA (corriente alterna) en DC (corriente continua), que muchos dispositivos necesitan.Hay diferentes tipos de diodos.Los diodos Zener pueden permitir que la electricidad fluya hacia atrás cuando el voltaje es lo suficientemente alto, lo que ayuda a controlar el voltaje.Los LED (diodos emisores de luz) se iluminan cuando la electricidad pasa a través de ellos.Los fotodiodos crean electricidad cuando sienten luz, lo que los hace útiles en los sensores.Un rectificador de puente está hecho de cuatro diodos y a menudo se usa en alimentos para convertir CA en DC.

Otra parte clave es el transistor. Transistores Puede actuar como un interruptor que enciende y apaga la electricidad, o pueden hacer que las señales sean más fuertes.Hay diferentes tipos de transistores, como NPN y PNP (que son tipos de transistores bipolares) y JFET, que se controlan por voltaje.Los transistores se utilizan en casi todos los dispositivos electrónicos y son especialmente importantes en las computadoras.Los circuitos integrados (ICS) son chips pequeños que contienen muchas pequeñas piezas electrónicas dentro de ellos.En un diagrama, parecen rectángulos.Estos chips pueden hacer muchos trabajos, dependiendo de lo que haya dentro.Algunos IC son puertas lógicas, que hacen matemáticas básicas y la toma de decisiones en las computadoras.Otros, como los amplificadores operativos (OP-Amps), se utilizan para aumentar la resistencia de la señal o el control del sonido y la luz en los dispositivos.

Símbolos del dispositivo electromecánico

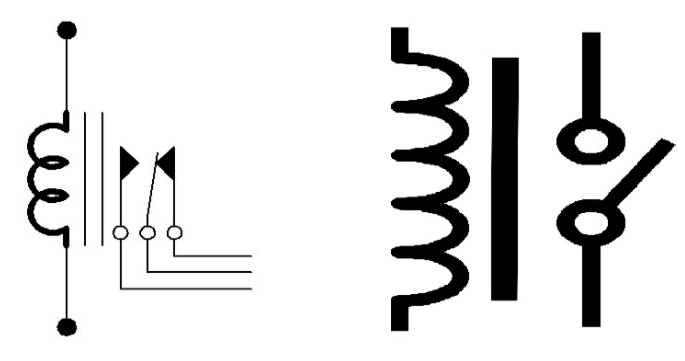

Los componentes electromecánicos son dispositivos que convierten la energía eléctrica en movimiento físico, sonido u otros efectos mecánicos.En los diagramas de circuito, estos componentes están representados por símbolos estandarizados que no solo representan el tipo de dispositivo, sino que también a menudo indican cómo se activa o conectan dentro de un circuito.A relé es un interruptor operado eléctricamente que utiliza un electroimán para operar mecánicamente uno o más conjuntos de contactos.Cuando la corriente fluye a través de la bobina, genera un campo magnético que se cierra o abre el interruptor.Los símbolos de retransmisión generalmente muestran la bobina y los contactos del interruptor correspondientes, ilustrando cómo funciona el relé dentro del circuito.

Figura 9. Símbolo del relé en el circuito eléctrico

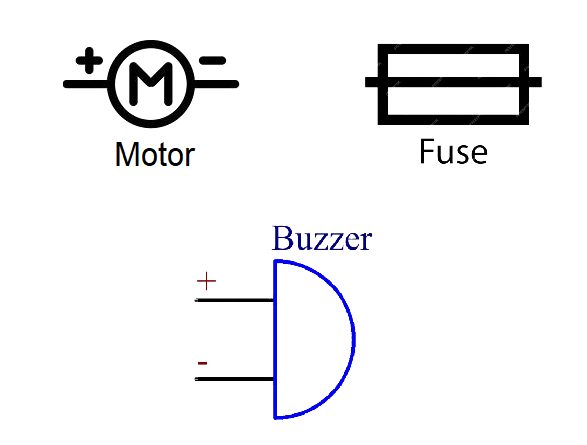

Motores Transforme la energía eléctrica en movimiento rotativo, alimentando una amplia gama de sistemas mecánicos.Los símbolos de circuito para motores a menudo incluyen la letra "M" y pueden mostrar conexiones para la alimentación y el control, lo que indica si el motor es CA o DC.Timbres Producir señales audibles cuando se aplica corriente eléctrica.Estos componentes se utilizan para alertas, alarmas o notificaciones en sistemas electrónicos.Sus símbolos esquemáticos pueden incluir líneas de onda o un altavoz estilizado, que representa la función productora de sonido.A fusible es un dispositivo de seguridad que protege los circuitos eléctricos de la sobrecorriente al derretir y romper la conexión cuando la corriente excede un cierto umbral.Los símbolos de fusibles generalmente consisten en un rectángulo pequeño o una línea con una barra central, que representa el elemento rompible.Estos símbolos no solo identifican los dispositivos en sí, sino que también proporcionan pistas sobre cómo y cuándo se activan dentro del circuito.Por ejemplo, un símbolo de retransmisión puede mostrar una línea de control conectada a un interruptor, mientras que un símbolo del motor puede emparejarse con un condensador o circuito del controlador.Comprender estos símbolos es importante para interpretar y diseñar esquemas electrónicos funcionales y seguros.

Figura 10. Símbolo del motor, fusible y timbre

Símbolos de medición y diagnóstico

Estos símbolos representan instrumentos comúnmente utilizados para observar, medir y diagnosticar el comportamiento de los circuitos eléctricos y electrónicos:

Voltmetores y Amletros utilizado para medir el potencial eléctrico (voltaje) y el flujo de corriente, respectivamente.Un voltímetro se conecta típicamente en paralelo a través de un componente para medir el voltaje, mientras que un amperímetro está conectado en serie para medir la corriente a través de un circuito.Estas herramientas son buenas para evaluar el rendimiento del circuito e identificar fallas.Galvanómetros son instrumentos sensibles diseñados para detectar y medir corrientes muy pequeñas.A menudo se usa en sistemas analógicos, los galvanómetros pueden indicar la dirección actual y son componentes fundamentales en pantallas analógicas del medidor.Osciloscopios Permitir visualización de señales eléctricas con el tiempo.Al mostrar formas de onda de voltaje en una pantalla, los osciloscopios ayudan a analizar el comportamiento de la señal, la frecuencia, la amplitud y el tiempo.Son excelentes en la resolución de problemas, el análisis de forma de onda y la integridad de la señal de prueba en circuitos complejos.

Figura 11. Símbolo de voltímetros y ammeteres

Figura 12. Símbolo de galvanómetro y osciloscopio

Símbolos de audio y comunicación

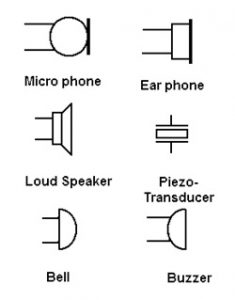

Estos símbolos se encuentran comúnmente en dispositivos que manejan la transmisión o recepción de señales de audio y comunicación.Ayudan a identificar componentes clave involucrados en el procesamiento del sonido y el intercambio de señales en varios sistemas electrónicos.Los micrófonos representan componentes que capturan las ondas de sonido y los convierten en señales eléctricas.Los micrófonos son buenos en aplicaciones como grabación de voz, videoconferencia y sistemas de sonido en vivo.El símbolo se asemeja a un pequeño cilindro vertical o dispositivo de recogida de sonido estilizado.Los altavoces indican dispositivos que convierten las señales eléctricas nuevamente en sonido audible.Encontrado en todo, desde teléfonos móviles hasta sistemas de PA, los altavoces juegan un papel en la entrega de la producción de audio.Su símbolo a menudo parece un cono o una onda de sonido estilizada que emite desde una caja.Los puertos de telecomunicaciones y RF (radiofrecuencia) identifican puertos utilizados para conectar dispositivos de comunicación, incluidos teléfonos, antenas y módulos inalámbricos.Sirven como puntos de entrada y salida para señales de datos y audio en los sistemas de comunicación cableada e inalámbrica.Los símbolos pueden variar pero a menudo incluyen formas de onda o imágenes de antena para denotar el flujo de señal.

Figura 13. Símbolos de audio y comunicación

Símbolos de lógica digital e interfaz

Los símbolos de la lógica digital y la interfaz son herramientas importantes en el diseño y la interpretación de los circuitos que procesan datos binarios.Estos símbolos sirven como una taquigrafía visual para representar los componentes y vías dentro de los sistemas digitales, particularmente en sistemas integrados, controles de automatización y plataformas informáticas.Las puertas lógicas, tales como y, y Xor, forman la base de la toma de decisiones digitales mediante la realización de operaciones lógicas específicas basadas en entradas binarias.Se utilizan para implementar la lógica de control, el procesamiento de señales y el flujo de datos dentro de los circuitos.Los autobuses y cuadros de ramificación ayudan a administrar la complejidad del enrutamiento de la señal representando líneas de datos agrupadas y permitiendo la distribución organizada de señales entre diferentes partes de un sistema.Estos elementos son excelentes para mantener la claridad en los diagramas esquemáticos y garantizar una comunicación eficiente de datos.Los potenciómetros, aunque a menudo asociados con circuitos analógicos, también juegan un papel en los sistemas digitales al permitir el ajuste manual de los niveles de señal, especialmente en escenarios en los que la entrada analógica debe interpretarse digitalmente.Juntos, estos símbolos no solo guían la construcción y análisis de circuitos digitales, sino que también permiten una comunicación clara en varios campos de tecnología.

Figura 14. Símbolos de puerta lógica

Conclusión

Los símbolos esquemáticos hacen que sea más fácil leer, diseñar y arreglar circuitos electrónicos.Son como un idioma común que las personas en todas partes pueden entender, sin importar de qué país sean.Esta guía muestra cómo cada símbolo representa una parte en un circuito y lo ayuda a comprender lo que hace esa parte.Cuando conoce bien estos símbolos, puede construir mejores circuitos, resolver problemas más rápido y trabajar con más confianza con la electrónica.
