Explicación de la fotónica de silicio: cómo funciona, componentes, integración y aplicaciones

La fotónica de silicio permite utilizar luz en lugar de electricidad para mover datos dentro y entre chips.En este artículo, aprenderá qué es, cómo funciona y los componentes clave que lo hacen funcionar.También explorará diferentes métodos de integración, desarrollos de empaques y dónde se utiliza esta tecnología.Al final, comprenderá cómo ayuda a mejorar la velocidad y la eficiencia en los sistemas modernos.

Catálogo

Figura 1. Descripción general de la fotónica de silicio

¿Qué es la fotónica de silicio?

La fotónica de silicio es una tecnología que utiliza luz (fotones) en lugar de electricidad (electrones) para transmitir datos en chips basados ​​en silicio.Permite la comunicación de datos de alta velocidad guiando señales luminosas a través de estructuras microscópicas fabricadas mediante procesos de semiconductores estándar.A diferencia de los sistemas electrónicos tradicionales que dependen de la corriente eléctrica, la fotónica de silicio utiliza señales ópticas, que pueden transportar más datos con menos pérdida de señal a distancia.Este enfoque permite una transferencia de datos más rápida y eficiente dentro y entre dispositivos.El concepto central se basa en sustituir el movimiento de los electrones por la propagación de fotones, reduciendo las limitaciones relacionadas con la resistencia.Como resultado, la fotónica de silicio es ampliamente reconocida como una tecnología clave para los sistemas de comunicación de alta velocidad de próxima generación.

Componentes de la fotónica de silicio

Figura 2. Componentes fotónicos de silicio

• Guías de ondas

Las guías de ondas son estructuras que guían las señales luminosas a través del chip de silicio.Confinan y dirigen fotones a lo largo de caminos predefinidos con una pérdida mínima.Estas estructuras suelen estar hechas de silicio debido a su alto índice de refracción.Forman la base para enrutar señales ópticas dentro del sistema.

• Modulador

Un modulador codifica datos eléctricos en una señal óptica alterando las propiedades de la luz.Puede cambiar la intensidad, fase o frecuencia de la luz para representar datos.Este proceso permite transmitir información digital mediante la luz.Desempeña un papel en la conversión de señales eléctricas en forma óptica.

• Fotodetector (fotodiodo)

Un fotodetector convierte las señales de luz entrantes nuevamente en señales eléctricas.Detecta la potencia óptica y genera la corriente eléctrica correspondiente.Esto permite que el sistema interprete los datos transmitidos en el extremo receptor.Es importante para completar el proceso de comunicación óptica.

• Fuente láser

El láser genera una señal luminosa coherente que se utiliza como portador para la transmisión de datos.Proporciona una fuente óptica estable y de alta intensidad.Esta luz se inyecta en el circuito fotónico de silicio.Actúa como punto de partida del flujo de señal óptica.

• Acoplador de rejilla/acoplador de fibra

Los acopladores conectan fibras ópticas al chip de silicio.Permiten una transferencia eficiente de luz entre fibras externas y guías de ondas en chip.Estas estructuras están diseñadas para coincidir con los modos ópticos y lograr una pérdida mínima.Sirven como interfaz entre la comunicación a nivel de chip y a nivel de sistema.

• divisor

Un divisor divide una única señal óptica en múltiples caminos.Permite distribuir una señal de entrada en diferentes canales.Esto es útil para la transmisión de datos en paralelo o el enrutamiento de señales.Ayuda a aumentar la flexibilidad del sistema.

• Resonador de anillo de cavidad

Un anillo de cavidad es una estructura de guía de ondas circular que se utiliza para filtrar o seleccionar longitudes de onda específicas.Admite resonancia a determinadas frecuencias de luz.Esto permite un control preciso de las señales ópticas.A menudo se utiliza en filtrado y modulación de longitud de onda.

¿Cómo funciona una fotónica de silicio?

Figura 3. Principio de funcionamiento del fotónico de silicio

La fotónica de silicio funciona generando primero una señal luminosa que actúa como portador de datos.Luego, esta luz se modifica para representar información codificando señales eléctricas en forma óptica.Una vez codificada, la señal óptica se dirige a través de vías microscópicas a través del chip.Estas vías permiten que la señal viaje de manera eficiente sin la resistencia que normalmente se encuentra en los sistemas eléctricos.El proceso de transmisión garantiza que grandes cantidades de datos puedan moverse rápidamente a través de distancias cortas o largas.

Después de viajar a través del chip, la señal óptica llega al extremo receptor donde se convierte nuevamente en una señal eléctrica.Esta conversión permite que los sistemas electrónicos procesen los datos transmitidos.Todo el proceso implica un flujo continuo desde la generación de luz hasta la detección de señales.Cada etapa garantiza una pérdida mínima de señal y una alta integridad de los datos.Este flujo paso a paso permite una comunicación confiable y de alta velocidad dentro de los sistemas informáticos modernos.

Tipos de arquitecturas de integración fotónica de silicio

Figura 4. Arquitecturas de integración

Integración monolítica

La integración monolítica es un enfoque de diseño en el que los componentes fotónicos y electrónicos se fabrican en el mismo sustrato de silicio.Este método permite que funciones ópticas y eléctricas coexistan dentro de un solo chip.El proceso de integración utiliza técnicas de fabricación estándar compatibles con CMOS para construir un sistema unificado.El resultado son diseños compactos con rutas de señal estrechamente integradas.El diseño suele mostrar regiones ópticas y electrónicas que comparten la misma capa base.Este enfoque simplifica las interconexiones dentro del propio chip.Se utiliza comúnmente para circuitos integrados fotónicos altamente integrados.

Integración híbrida 2D

La integración híbrida 2D se refiere a la colocación de chips fotónicos y electrónicos uno al lado del otro en el mismo plano.Cada chip se fabrica por separado y luego se ensambla en un sustrato compartido.Las conexiones eléctricas unen los componentes a lo largo de distancias cortas.La disposición normalmente muestra troqueles separados colocados uno al lado del otro en un diseño plano.Esta estructura permite flexibilidad a la hora de combinar diferentes tecnologías.También admite la optimización independiente de cada chip antes de la integración.El diseño se utiliza ampliamente en sistemas fotónicos modulares.

Integración 3D híbrida

La integración 3D híbrida implica apilar componentes fotónicos y electrónicos verticalmente en múltiples capas.Este enfoque aumenta la densidad de integración mediante el uso de la dimensión vertical.Las señales pueden viajar entre capas a través de interconexiones verticales.La estructura suele mostrar chips en capas colocados uno encima del otro.Esto permite rutas de señal más cortas y un diseño de sistema compacto.Admite técnicas de empaquetado avanzadas para sistemas de alto rendimiento.La configuración apilada es ideal para una integración que ahorra espacio.

Integración híbrida 2.5D

La integración híbrida 2.5D utiliza un intercalador para conectar troqueles fotónicos y electrónicos separados.El intercalador actúa como una capa intermedia que proporciona interconexiones de alta densidad.Los componentes se colocan encima de esta plataforma en lugar de conectarse directamente.El diseño suele mostrar varios troqueles montados en una estructura de base compartida.Este enfoque permite un enrutamiento eficiente de la señal a través del sistema.Admite una integración compleja sin apilamiento vertical completo.Se utiliza comúnmente en soluciones de embalaje avanzadas.

Evolución de las tecnologías de envasado de fotónica de silicio

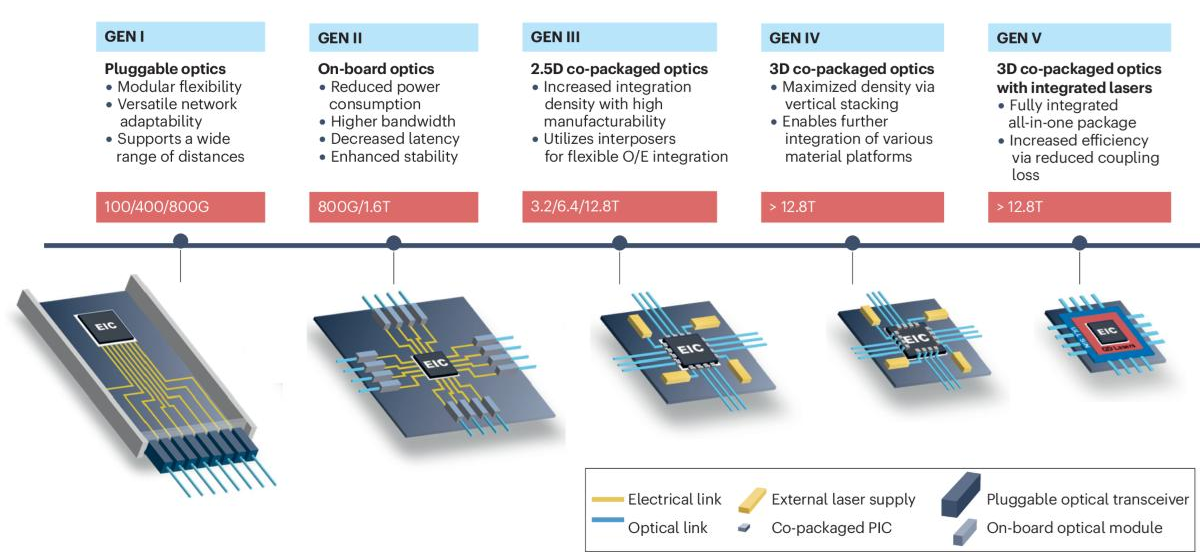

Figura 5. Evolución del embalaje

• GEN I – Ópticas Enchufables

Esta generación utiliza módulos ópticos externos conectados a los sistemas a través de interfaces estándar.Proporciona flexibilidad en la implementación y fácil reemplazo.Los sistemas pueden adaptarse a diferentes requisitos de red.Sin embargo, las conexiones eléctricas siguen siendo relativamente largas.Esto limita la eficiencia y aumenta el consumo de energía.

• GEN II – Óptica a bordo

Los componentes ópticos se acercan a la unidad de procesamiento en la placa.Esto reduce la longitud de la traza eléctrica y mejora la integridad de la señal.Permite un mayor ancho de banda y una comunicación de menor latencia.El consumo de energía se reduce en comparación con las soluciones enchufables.El rendimiento del sistema se vuelve más estable y eficiente.

• GEN III – Óptica empaquetada 2.5D

Esta etapa introduce una integración más estrecha utilizando diseños basados en intercaladores.Los componentes ópticos y electrónicos están empaquetados juntos en una estructura compacta.Permite una mayor densidad de datos y un mejor enrutamiento de la señal.El ancho de banda continúa aumentando significativamente.Esta generación admite requisitos avanzados de centros de datos.

• GEN IV – Óptica 3D Co-empaquetada

Se introduce el apilamiento vertical para maximizar la densidad de integración.Se combinan varias capas de componentes en un solo paquete.Esto permite rutas de comunicación más cortas y una mayor eficiencia.Admite la integración de diferentes plataformas de materiales.El rendimiento mejora significativamente para los sistemas de alta velocidad.

• GEN V – Fotónica totalmente integrada

Esta generación logra la integración total de componentes ópticos y electrónicos.Láseres y elementos fotónicos están integrados en el paquete.Reduce las pérdidas de acoplamiento y mejora la eficiencia.El sistema se vuelve muy compacto y optimizado.Representa la dirección futura de los envases de fotónica de silicio.

Ventajas de la fotónica de silicio

• Alta velocidad de transmisión de datos para sistemas informáticos modernos

• Admite un ancho de banda extremadamente alto para grandes cargas de trabajo de datos

• Menor consumo de energía en comparación con las interconexiones eléctricas

• Pérdida de señal reducida en largas distancias

• Integración de chip compacta y escalable

• Compatible con los procesos de fabricación CMOS existentes

• Permite una comunicación más rápida en centros de datos y sistemas de IA

Desafíos de la fotónica de silicio

• Difícil integración de fuentes láser eficientes en chips

• Altos costos de fabricación y embalaje.

• Problemas de gestión térmica debido a la sensibilidad al calor

• Se requiere una alineación compleja para el acoplamiento óptico

• Complejidad del diseño en la integración a gran escala

• Compatibilidad de materiales limitada para ciertos componentes

Aplicaciones de la fotónica de silicio

1. Centros de datos

La fotónica de silicio permite la transferencia de datos a alta velocidad entre servidores y sistemas de almacenamiento.Admite una infraestructura de computación en la nube a gran escala.Las interconexiones ópticas reducen la latencia y el consumo de energía.Esto mejora la eficiencia general del sistema.

2. Sistemas de Inteligencia Artificial (IA)

Las cargas de trabajo de IA requieren un movimiento rápido de datos entre procesadores.La fotónica de silicio proporciona un gran ancho de banda para el procesamiento paralelo.Admite el manejo de datos en modelos de aprendizaje automático.Esto mejora el rendimiento computacional.

3. Telecomunicaciones

Se utiliza en redes de comunicación de fibra óptica para la transmisión de datos a larga distancia.La fotónica de silicio mejora la calidad de la señal y la capacidad del ancho de banda.Admite Internet de alta velocidad e infraestructura 5G.Esto permite una comunicación global confiable.

4. Computación de alto rendimiento (HPC)

Los sistemas HPC se benefician de interconexiones más rápidas entre procesadores.La fotónica de silicio reduce los cuellos de botella en las comunicaciones.Admite simulaciones a gran escala y computación científica.Esto mejora la eficiencia del procesamiento.

5. Detección e imágenes

La fotónica de silicio se utiliza en sensores ópticos para detectar cambios ambientales.Permite una medición precisa de las señales luminosas.Las aplicaciones incluyen diagnóstico médico y monitoreo ambiental.Esto mejora la precisión y la sensibilidad.

6. Electrónica de consumo

Se utiliza cada vez más en dispositivos avanzados que requieren una transferencia de datos rápida.La fotónica de silicio admite pantallas de alta resolución y sistemas AR/VR.Permite diseños compactos y eficientes.Esto mejora la experiencia del usuario.

Fotónica de silicio versus interconexión eléctrica versus fibra óptica

Característica	Silicio Fotónica	electrico interconectar	Fibra Óptica
Tipo de señal	óptico (en chip, ~1310–1550 nm)	electrico (rastros de cobre)	óptico (fibra, ~1310–1550 nanómetro)
Velocidad de datos (por carril)	25–200 Gbit/s	10–112 Gbit/s	100–800+ Gbps
Ancho de banda total	>1 Tbps por chip	<1 Tbps (limitado por PCB)	>10 Tbps (WDM sistemas)
Energía por bit	~1–5 pJ/bit	~10–50 pJ/bit	~5–20 pJ/bit
Pérdida de señal	~0,1–1dB/cm (en chip)	~5–20dB/m (PCB de alta velocidad)	~0,2 dB/km
Transmisión Distancia	mm a ~2 kilómetros	<1 m (alto velocidad)	10 kilómetros a >1000 kilómetros
Integración Nivel	Escala de chip (CMOS compatibles)	A nivel de placa (PCB rastros)	Nivel de sistema (cables de fibra)
Densidad del canal	>100 canales/chip	Limitado por espacio de enrutamiento	>100 canales/fibra (WDM)
Latencia	~1–10 ps/mm	~50–200 ps/cm	~5 µs/km
Generación de calor	Bajo (mínimo pérdida resistiva)	Alto (I²R pérdidas)	Muy bajo
Huella	<10 mm² (CI fotónico)	Gran área de PCB requerido	Fibra externa enlaces
Diseño Complejidad	Alto (codiseño óptico-eléctrico)	Bajo-moderado	moderado
Caso de uso típico	chip a chip, centros de datos, aceleradores de IA	procesador, memoria autobuses, enlaces PCB	Larga distancia telecomunicaciones, redes troncales
Escalabilidad Límite	Limitado por acoplamiento y embalaje	Limitado por integridad de la señal	Limitado por dispersión y amplificación

Conclusión

La fotónica de silicio envía datos mediante luz, lo que hace que la comunicación sea más rápida y eficiente que las señales eléctricas.Funciona a través de partes clave como guías de ondas, moduladores, láseres y fotodetectores que manejan el proceso completo de la señal.Diferentes diseños y métodos de empaquetado ayudan a mejorar el rendimiento y hacer que los sistemas sean más compactos.Incluso con algunos desafíos, se usa ampliamente en centros de datos, inteligencia artificial, telecomunicaciones y otras aplicaciones de alta velocidad.
