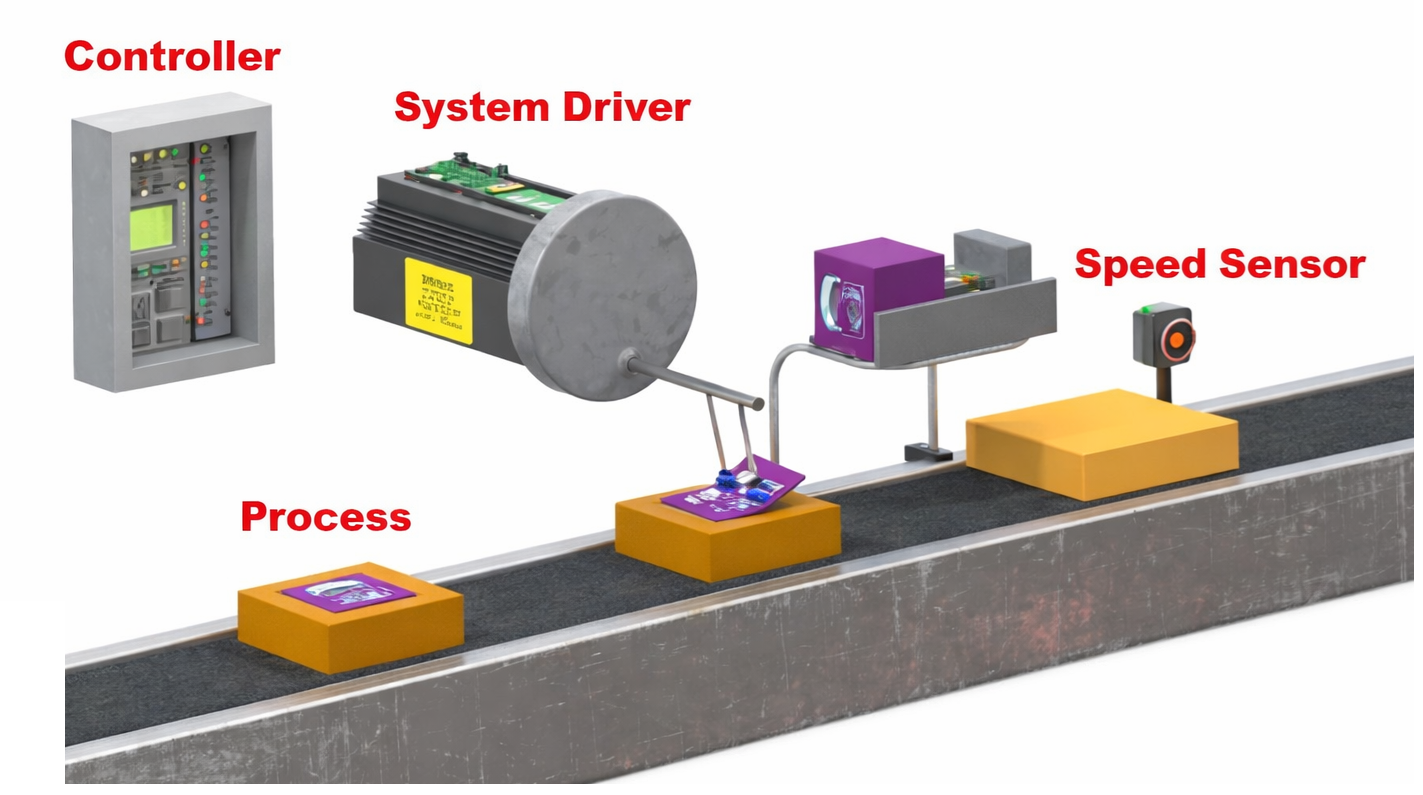

Figura 1. Ejemplo de sistema de control
Un sistema de control es un sistema que mantiene un valor medido cerca de un valor objetivo deseado.Su propósito es ajustar automáticamente un proceso para que el resultado se mantenga correcto incluso cuando las condiciones cambian.Por ejemplo, un termostato de ambiente mantiene la temperatura cerca del nivel establecido y el control de crucero del automóvil mantiene el vehículo a una velocidad seleccionada.Un controlador de nivel del tanque de agua también mantiene la altura del agua en una marca elegida.En términos simples, un sistema de control verifica y corrige continuamente una variable para que coincida con el valor requerido.

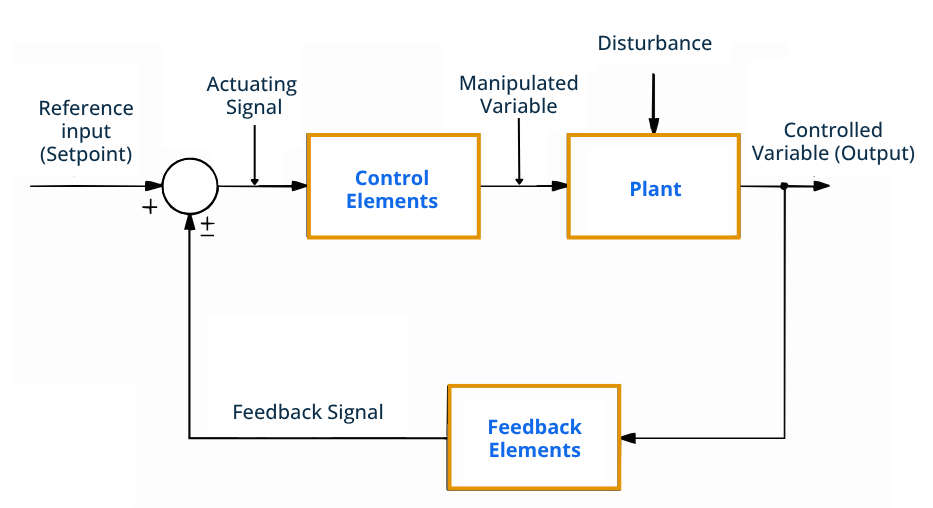

Figura 2. Diagrama de bloques del sistema de control
Un sistema de control está formado por varias piezas estándar, cada una de las cuales realiza una tarea específica.
• Entrada de referencia (punto de ajuste)
Este es el valor deseado que el sistema intenta mantener.Representa la condición objetivo seleccionada.El sistema siempre compara el valor real con esta referencia.
• Señal de actuación
Esta es la señal producida después de comparar los valores deseados y reales.Representa cuánto ajuste se necesita.La señal prepara el sistema para la corrección.
• Elementos de control
Estas partes manejan el proceso de toma de decisiones.Determinan la acción correctiva en función de la señal recibida.El resultado de esta etapa prepara el proceso de ajuste.
• Variable manipulada
Esta es la cantidad ajustable enviada al proceso.Cambiar este valor influye en el resultado final.Es la variable que el sistema puede variar directamente.
• planta
La planta es el proceso que se controla.Produce el valor de salida final.El sistema tiene como objetivo mantener esta producción en el nivel deseado.
• Perturbación
Este es un cambio no deseado que afecta el proceso.Puede alejar la salida del valor deseado.El sistema debe compensarlo.
• Variable controlada (salida)
Este es el resultado medido real del proceso.Muestra el estado actual del sistema.El objetivo es mantenerlo igual a la entrada de referencia.
• Elementos de retroalimentación
Estos miden la salida y envían información para su verificación.Proporcionan al sistema la condición actual.Esto permite determinar la corrección.
• Señal de retroalimentación
Esta es la información devuelta sobre el valor de salida.Representa la condición del proceso.El sistema lo utiliza para comparar.

Figura 3. Principio de funcionamiento del sistema de control
El principio de funcionamiento de un sistema de control comienza con la entrega al sistema de un valor de entrada deseado.Luego, el sistema compara este valor con el valor de salida real.La diferencia entre ellos se llama señal de error.Si el error existe, el sistema genera una señal de corrección.Esta corrección ajusta el proceso para reducir el error.La salida cambia y se vuelve a comprobar continuamente.El ciclo se repite hasta que la salida coincida estrechamente con el valor deseado.
Los sistemas de control se evalúan en función de su rendimiento durante la operación.Estas características describen la calidad y confiabilidad de la respuesta del sistema.
|
Características |
Descripción |
|
Estabilidad |
La salida no
no divergir;vuelve a un valor estable después de la perturbación |
|
Precisión |
Error final ≤
±2–5% del valor establecido |
|
Precisión |
Salida
variación ≤ ±1% bajo la misma entrada |
|
Tiempo de respuesta
|
Inicial
la reacción ocurre dentro del tiempo de retardo medido (td) |
|
tiempo de subida |
Tiempo desde 10%
al 90% del valor final |
|
Tiempo de asentamiento |
Entra y
permanece dentro de la banda de ±2% |
|
Sobrepasar |
El pico excede
valor final en % del importe |
|
Estado estacionario
error |
constante
compensación restante después de la estabilización |
|
Sensibilidad |
ΔSalida /
ΔRelación de cambio de parámetros |
|
Robustez |
Mantiene
funcionamiento a pesar del cambio de perturbaciones |
|
Ancho de banda |
Opera
efectivamente hasta −3 dB de frecuencia de corte |
|
Repetibilidad |
Misma entrada
produce la misma salida dentro de la tolerancia |
|
Fiabilidad |
Opera
sin fallo durante el tiempo de funcionamiento nominal (MTBF) |
|
Amortiguación |
Oscilación
decaimiento determinado por la relación de amortiguación ζ |
|
Velocidad de
Respuesta |
tiempo total para
alcanzar una condición estable |
Los sistemas de control se clasifican según cómo manejan la información, las señales y el comportamiento de respuesta.Se agrupan según el uso de retroalimentación, la forma de la señal y el comportamiento matemático.

Figura 4. Diagrama del sistema de control de circuito abierto
Un sistema de control de bucle abierto es un sistema donde la salida no influye en la acción de control.El sistema envía un comando y asume que el resultado es correcto sin comprobarlo.Como no existe una ruta de retroalimentación, no puede corregir automáticamente errores o perturbaciones.El rendimiento depende principalmente de la calibración y las condiciones de funcionamiento adecuadas.Estos sistemas son simples, de bajo costo y fáciles de diseñar.Sin embargo, los cambios en la carga o el entorno pueden afectar el resultado final.Los ejemplos comunes incluyen un temporizador de tostadora eléctrica, un control del temporizador de una lavadora y un temporizador de riego fijo.

Figura 5. Diagrama del sistema de control de circuito cerrado
Un sistema de control de circuito cerrado es un sistema que utiliza retroalimentación para ajustar su salida automáticamente.El sistema mide el resultado y lo compara con el valor deseado.Si aparece una diferencia, se aplica una corrección para reducir el error.Este ajuste continuo permite un funcionamiento preciso y estable incluso cuando las condiciones varían.Los sistemas de circuito cerrado proporcionan mayor precisión y confiabilidad que los sistemas de circuito abierto.Se utilizan ampliamente en aplicaciones modernas de control automático.Los ejemplos típicos incluyen el control de temperatura del aire acondicionado, el control de crucero del vehículo y los reguladores automáticos de voltaje.

Figura 6. Señal de control de tiempo continuo (analógica)
Un sistema de control de tiempo continuo procesa señales que cambian suavemente con el tiempo.La entrada y la salida existen en cada instante sin interrupción.Estos sistemas suelen funcionar con señales eléctricas o mecánicas analógicas.Como las señales son continuas, la respuesta también es suave y natural.Los sistemas de tiempo continuo se encuentran comúnmente en los controladores analógicos tradicionales.Son adecuados para procesos físicos que requieren una reacción inmediata.Los ejemplos incluyen reguladores de velocidad analógicos, control de volumen del amplificador de audio y control de posición de la válvula hidráulica.

Figura 7. Señal de control de tiempo discreto (digital)
Un sistema de control de tiempo discreto opera utilizando señales de datos muestreados.El sistema verifica y actualiza los valores solo en intervalos de tiempo específicos.Estas señales suelen ser procesadas por controladores digitales o microprocesadores.La salida cambia paso a paso en lugar de hacerlo continuamente.Estos sistemas permiten un funcionamiento programable y un ajuste flexible.Se utilizan ampliamente en el control electrónico e informático moderno.Los ejemplos incluyen el control de temperatura basado en microcontroladores, el control digital de la velocidad del motor y los termostatos domésticos inteligentes.

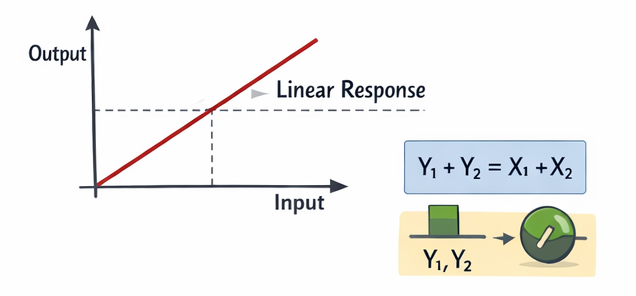

Figura 8. Relación entrada-salida del sistema lineal
Un sistema de control lineal sigue una relación proporcional entre entrada y salida.Si la entrada se duplica, la producción también se duplica en las mismas condiciones.Estos sistemas satisfacen el principio de superposición según el cual los insumos combinados producen productos combinados.El comportamiento lineal permite un análisis matemático fácil y predecible.La mayoría de los diseños de control teóricos asumen una operación lineal por simplicidad.Los modelos lineales ayudan a diseñar sistemas estables y precisos.Los ejemplos incluyen amplificadores electrónicos de pequeña señal y regiones de control de motores de baja carga.

Figura 9. Características de respuesta del sistema no lineal
Un sistema de control no lineal tiene una salida que no es proporcional a la entrada.La respuesta cambia según el rango o las condiciones de funcionamiento.Pequeños cambios en los insumos pueden producir grandes variaciones en la producción o ningún cambio en absoluto.A menudo aparecen efectos como saturación, histéresis y zonas muertas.Estos sistemas son más difíciles de analizar pero representan procesos físicos con mayor precisión.Muchos sistemas se comportan naturalmente de forma no lineal.Los ejemplos incluyen límites de movimiento del brazo robótico, comportamiento del actuador magnético y control de flujo de válvula en posiciones extremas.
Los sistemas de control mejoran la coherencia y reducen el esfuerzo manual, pero también introducen complejidad y costes.
• El sistema mantiene la salida cerca del valor requerido durante la operación.
• Los operadores no necesitan seguir ajustando el equipo a mano.
• Las máquinas pueden funcionar durante largas horas sin paradas frecuentes.
• El sistema corrige los cambios en las condiciones automáticamente.
• El estado de funcionamiento se puede comprobar desde un panel o pantalla remota.
• El costo de instalación es mayor que el de los sistemas manuales simples.
• Se necesitan trabajadores calificados para la instalación y el servicio.
• Los sensores y piezas electrónicas pueden fallar con el tiempo.
• Encontrar la causa de los problemas puede llevar más tiempo.
• El sistema depende de energía eléctrica estable.
Los sistemas de control se utilizan tanto en la automatización industrial como en los equipos cotidianos para mantener un funcionamiento adecuado de forma automática.
1. Fabricación industrial
Las máquinas de producción mantienen dimensiones y calidad constantes del producto.Las líneas de montaje automatizadas utilizan regulaciones para garantizar la repetibilidad.Esto reduce el desperdicio y mejora la eficiencia.
2. Regulación de temperatura
Los equipos de calefacción y refrigeración mantienen condiciones ambientales confortables.Los edificios dependen del ajuste automático para estabilizar el clima interior.Esto mejora la eficiencia energética y el confort.
3. Sistemas de transporte
Los vehículos utilizan control de velocidad y estabilidad para un funcionamiento más suave.Los automóviles modernos incluyen control de crucero y sistemas de tracción.Estos mejoran la seguridad y el rendimiento de la conducción.
4. Sistemas de energía
Las redes eléctricas regulan los niveles de voltaje y frecuencia.Los generadores ajustan la producción para satisfacer la demanda de carga.Esto garantiza un suministro eléctrico estable.
5. Robótica y Automatización
Los robots realizan tareas precisas de posicionamiento y movimiento.Las máquinas automatizadas funcionan continuamente con alta precisión.Esto permite la fabricación avanzada.
6. Equipo médico
Los dispositivos mantienen condiciones operativas controladas durante el tratamiento.El equipo de monitoreo mantiene los valores dentro de límites seguros.Esto mejora la seguridad y confiabilidad del paciente.
7. Electrodomésticos
Los dispositivos cotidianos administran automáticamente la configuración de operación.Lavadoras y refrigeradores mantienen condiciones adecuadas de funcionamiento.Esto simplifica las tareas diarias.
8. Sistemas aeroespaciales
Los aviones y drones mantienen condiciones de vuelo estables.La guía automática mantiene la orientación y altitud correctas.Esto admite una navegación confiable.
Estas tecnologías están estrechamente relacionadas pero tienen diferentes propósitos de ingeniería dentro de los productos electrónicos e industriales modernos.
|
Característica |
controlar
Sistema |
Automatización |
Incrustado
Sistema |
|
Enfoque principal |
Regulación de
variables |
Proceso
ejecución |
Dispositivo
operación |
|
Propósito |
mantener
valor deseado |
Realizar tareas
automáticamente |
Ejecutar dedicado
funciones |
|
Alcance |
Específico
comportamiento del proceso |
entero
flujo de trabajo
|
soltero
dispositivo del producto |
|
decisión
Capacidad |
Basado en
valores medidos |
Basado en
lógica programada |
Basado en
firmware |
|
Uso de comentarios |
A menudo
requerido |
Opcional |
Opcional |
|
Tipo de hardware |
Sensores y
actuadores |
maquinas y
controladores |
Microcontrolador
tablero |
|
Función del software |
Cálculo
y corrección |
Secuenciación
y coordinación |
Dispositivo
lógica de control |
|
Tipo de respuesta |
Continuo
ajuste |
Tarea
ejecución |
Operación funcional |
|
Tamaño del sistema |
Pequeño a
medio |
Medio a
grande |
muy pequeño |
|
Flexibilidad |
moderado |
Alto |
Limitado |
|
tiempo
Requisito |
Alto |
moderado |
Alto |
|
Solicitud
Nivel |
Nivel de proceso |
Nivel de planta |
Nivel de producto |
|
Ejemplo |
Temperatura
controlar |
Fábrica
línea de producción |
reloj inteligente |
|
Integración |
parte de
automatización |
Contiene
sistemas de control |
Soporta ambos |
Los sistemas de control mantienen la estabilidad comparando continuamente la producción real con un valor objetivo y corrigiendo cualquier error.Su desempeño depende de elementos centrales como la retroalimentación, la acción del controlador y el proceso controlado.Diferentes clasificaciones definen cómo se manejan las señales y con qué precisión responde un sistema a las perturbaciones.Debido a estas capacidades, los sistemas de control se aplican ampliamente en la industria, el transporte, la energía, los dispositivos médicos y los equipos cotidianos.
Envíe una consulta, responderemos de inmediato.
Un controlador es sólo el dispositivo de toma de decisiones (como un PLC o un controlador PID).Un sistema de control incluye el controlador más sensores, actuadores y el proceso que se regula.
El control PID utiliza acciones proporcionales, integrales y derivativas para minimizar el error de forma rápida y fluida.Mejora la estabilidad, la precisión y la velocidad de respuesta en la mayoría de los sistemas industriales.
La oscilación ocurre cuando las correcciones son demasiado agresivas o retrasadas.Una mala sintonización, sensores lentos o una ganancia excesiva hacen que la salida se sobrepase repetidamente.
La saturación del actuador ocurre cuando el actuador alcanza su límite físico y no puede aumentar más la salida.Esto evita que el sistema corrija errores grandes.
Utilizan métodos de ajuste, filtros o algoritmos predictivos para compensar el retraso, de modo que la corrección se produzca en el momento adecuado.
