Guía de resistencias de 4,7 kΩ: código de colores, usos, pruebas y comparación de valores

Una resistencia de 4,7 kΩ es una pieza electrónica común que se utiliza para controlar la corriente y establecer el voltaje en los circuitos.Este artículo explica qué significa el valor, cómo leer sus bandas de colores y cuáles son sus principales especificaciones.También muestra dónde se usa normalmente, como señales pull-up y pull-down, control de transistores y divisores de voltaje.También aprenderá cómo verificarlo usando un multímetro y cómo se compara con resistencias de 10 kΩ y 47 kΩ.

Catálogo

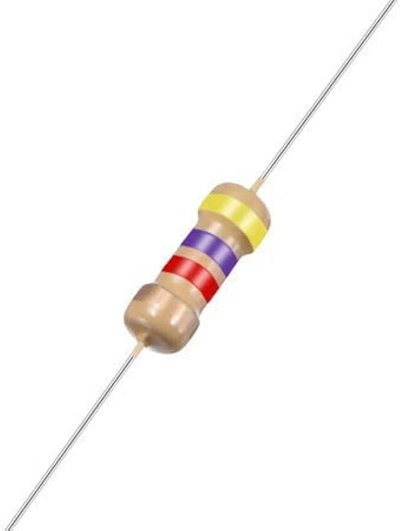

Figura 1. Resistencia axial de 4,7 kΩ

¿Qué es una resistencia de 4,7 kΩ?

Una resistencia de 4,7 kΩ es una resistencia con un valor de resistencia de 4700 ohmios (Ω).El “kΩ” significa kiloohmios, por lo que 4,7 kΩ = 4,7 × 1000 Ω = 4700 Ω.En un circuito, este valor se usa comúnmente para reducir la corriente a un nivel más seguro o para establecer un nivel de voltaje en un nodo.Ayuda a mantener las señales estables al controlar cuánta corriente puede fluir a través de un camino.En términos simples, una resistencia de 4,7 kΩ es un valor estándar que se utiliza para controlar la corriente o dar forma al voltaje sin dejar que el circuito consuma demasiado.

Especificaciones eléctricas de una resistencia de 4,7 kΩ

Una resistencia de 4,7 kΩ se puede fabricar en muchos tipos y tamaños, por lo que sus especificaciones varían según la serie y el fabricante.La siguiente tabla enumera especificaciones comunes y mensurables que verá en las hojas de datos.

Especificaciones	Rango típico
nominales resistencia	4,7 kΩ (4.700 Ω)
Tolerancia	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Clasificación de potencia (axial)	1/8W, 1/4W, 1/2 W, 1 W, 2 W
Clasificación de potencia (SMD)	1/20 W, 1/16 Ancho, 1/10 Ancho, 1/8 Ancho, 1/4 Ancho
Temperatura coeficiente (TCR)	25, 50, 100, 200, 300 ppm/°C
Operando rango de temperatura	−55°C a +155°C (varía según el tipo)
Trabajo máximo voltaje	~50 V a 500 V (depende del paquete/potencia)
Sobrecarga máxima voltaje	Más alto que tensión de trabajo (según la serie)
Tamaño del paquete (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Tamaño del cuerpo (axial)	Depende de potencia (cuerpo más largo para mayor W)
resistencia tecnología	película gruesa, Película delgada, película metálica, bobinada.
A largo plazo estabilidad	por ejemplo, ±(0,2% al 1%) durante 1000 horas (según el tipo)
Ruido (relativo)	Bajar en metal/película delgada, mayor en algunas películas gruesas
voltaje coeficiente	normalmente bajo;especificado más en tipos de precisión
Humedad / calificación ambiental	Varía (series de uso general a alta confiabilidad)

Código de color de resistencia de 4,7 kΩ

Muchas resistencias de 4,7 kΩ utilizan bandas de colores para que puedas identificar el valor rápidamente.El recuento de bandas (4, 5 o 6) cambia principalmente la cantidad de dígitos que se muestran y si se incluye información adicional como el coeficiente de temperatura.

Código de colores de 4 bandas

Figura 2. Código de colores de 4 bandas y 4,7 kΩ

banda Posición	Color	Significado	Valor
1ra banda	amarillo	1er dígito	4
2da banda	violeta	2do dígito	7
3ra banda	rojo	Multiplicador	×100 (10²)
4ta banda	oro	Tolerancia	±5%

Las dos primeras bandas dan el número 47. La tercera banda (roja) significa multiplicar por 100, por lo que 47 × 100 = 4700 Ω.Eso es 4,7 kΩ.La banda dorada muestra que la resistencia puede variar en ±5% del valor indicado.

Código de colores de 5 bandas

Una resistencia de 5 bandas agrega un dígito adicional, por lo que el valor usa tres dígitos significativos antes del multiplicador.Esto se usa comúnmente para piezas con tolerancias más estrictas.

Figura 3. Código de colores de 5 bandas y 4,7 kΩ

banda Posición	Color	Significado	Valor
1ra banda	amarillo	1er dígito	4
2da banda	violeta	2do dígito	7
3ra banda	negro	3er dígito	0
4ta banda	marrón	Multiplicador	×10 (10¹)
5ta banda	marrón	Tolerancia	±1%

Las primeras tres bandas forman 470. La banda multiplicadora (marrón) significa ×10, por lo que 470 × 10 = 4700 Ω.Eso equivale a 4,7 kΩ.La última banda (marrón) indica una tolerancia de ±1%, que generalmente es más precisa que las piezas comunes de 4 bandas.

Código de colores de 6 bandas

Una resistencia de 6 bandas incluye una banda de coeficiente de temperatura (tempco) además de la tolerancia.Esto es útil cuando le interesa la estabilidad del valor a medida que cambia la temperatura.

Figura 4. Código de colores de 6 bandas y 4,7 kΩ

banda Posición	Color	Significado	Valor
1ra banda	amarillo	1er dígito	4
2da banda	violeta	2do dígito	7
3ra banda	negro	3er dígito	0
4ta banda	marrón	Multiplicador	×10 (10¹)
5ta banda	Verde	Tolerancia	±0,5%
6ta banda	marrón	Tempco	100 ppm/°C

La banda verde significa que la resistencia puede variar en ±0,5% desde 4,7 kΩ.La banda tempco marrón significa que la resistencia cambia aproximadamente 100 ppm/°C, que es 0,01% por °C (porque 100 ppm = 100/1.000.000).Los valores más bajos de ppm/°C generalmente significan una mejor estabilidad cuando las temperaturas suben o bajan.Es por eso que las resistencias de 6 bandas se usan a menudo cuando la resistencia constante importa más que la temperatura.

Aplicaciones de una resistencia de 4,7 kΩ

Una resistencia de 4,7 kΩ es un valor "medio" que se adapta a muchos diseños prácticos, especialmente en torno a señales lógicas y circuitos de señal pequeña.A continuación se detallan las formas comunes en que se usa en los circuitos.

1. Resistencia pull-up para entradas digitales

Un pull-up de 4,7 kΩ ayuda a una entrada digital a leer un nivel ALTO limpio cuando el interruptor o la salida están abiertos.Proporciona un pull-up lo suficientemente fuerte como para combatir pequeños ruidos, pero aún mantiene una corriente razonable cuando la línea se baja.Este valor se ve ampliamente en las entradas del microcontrolador y en las salidas de drenaje abierto.También es común en líneas de señal compartidas donde la estabilidad es importante.

2. Resistencia desplegable para estado BAJO estable

Un menú desplegable de 4,7 kΩ mantiene una señal en BAJA cuando no hay nada que la impulse.Esto evita entradas "flotantes" que pueden cambiar de estado aleatoriamente.A menudo se utiliza con botones, salidas de sensores y pines de habilitación.El valor es lo suficientemente fuerte como para definir un nivel claro sin hacer que el circuito sea pesado.

3. Polarización de transistores en etapas de pequeña señal

En las secciones de controlador BJT o MOSFET, a menudo se utilizan 4,7 kΩ para establecer una ruta de polarización para un nodo base/puerta.Ayuda a controlar la fuerza con la que una señal de control impulsa la entrada del transistor.Muchos lo eligen cuando quieren un camino de control firme sin corriente de accionamiento excesiva.También ayuda a evitar que la entrada permanezca cargada cuando se desconecta la señal de conducción.

4. Divisor de voltaje para nodos de referencia o sensores.

Una resistencia de 4,7 kΩ comúnmente se combina con otra resistencia para formar un divisor para un voltaje de nodo predecible.Se utiliza para escalado de entrada, configuración de referencia y circuitos de lectura de sensores.El valor es práctico porque no requiere componentes muy grandes y aún mantiene moderada la corriente del divisor.También es fácil de combinar con muchos valores de resistencia estándar.

5. Amortiguación de la línea de señal o carga suave

En algunas rutas de señal, se utilizan 4,7 kΩ como carga ligera para reducir la flotación no deseada o para dar forma al comportamiento de un nodo.Puede ayudar a calmar la captación de pequeños ruidos en líneas de alta impedancia.Esto es común en entradas analógicas y entradas de comparador.El objetivo es un nodo más estable sin convertirlo en una carga pesada.

¿Cómo probar una resistencia de 4,7 kΩ con un multímetro?

Figura 5. Medición de una resistencia usando un multímetro digital

Una verificación rápida con un multímetro confirma si una resistencia está cerca de su valor esperado.Esto resulta útil a la hora de solucionar problemas o clasificar piezas.

Paso 1: configura el multímetro correctamente

Encienda el multímetro y configúrelo en el modo de resistencia (Ω).Si su medidor es de rango manual, seleccione un rango superior a 4,7 kΩ, como 20 kΩ.Asegúrese de que las sondas estén conectadas a los puertos correctos (COM y Ω).Toque las puntas de las sondas brevemente para ver que el medidor responde normalmente.

Paso 2: aísle la resistencia antes de medir

Para obtener una lectura más precisa, la resistencia debe medirse fuera del circuito.Si todavía está soldado en una placa, otras partes pueden crear caminos paralelos que cambien la lectura.Si no es posible retirarla, levante una pata de la resistencia para que ya no esté completamente conectada.Este paso evita lecturas falsas que parecen demasiado bajas.

Paso 3: Mida el valor de resistencia

Sostenga una sonda en cada cable de la resistencia.Mantenga un contacto constante para que el valor no salte debido a una mala conexión.Lea la resistencia mostrada y observe si está cerca de 4,70 kΩ.Es normal una pequeña desviación dependiendo de la tolerancia de la resistencia.

Paso 4: juzgue el resultado utilizando un rango esperado

Compare la lectura con la tolerancia de la resistencia si la conoce.Para una pieza común de ±5 %, un rango normal es de aproximadamente 4,465 kΩ a 4,935 kΩ.Para una pieza de ±1%, un rango normal es de aproximadamente 4,653 kΩ a 4,747 kΩ.Si el medidor muestra OL (línea abierta) o un valor muy fuera del rango esperado, la resistencia puede estar dañada o la configuración de medición puede ser incorrecta.

Comparación de resistencias de 4,7 kΩ, 10 kΩ y 47 kΩ

Estos tres valores se utilizan a menudo para los mismos "trabajos" (como pull-ups, rutas de polarización y divisores), pero se comportan de manera diferente porque la resistencia cambia la corriente y la carga.La siguiente tabla muestra las diferencias eléctricas prácticas y cuándo se suele elegir cada valor.

Características	4,7 kΩ	10 kΩ	47 kΩ
Actual a las 5 V (Yo = V/R)	1,06 mA	0,50 mA	0,106 mA
Actual a las 12 V	2,55 mA	1,20 mA	0,255 mA
Resistencia relación a 4,7 kΩ	1×	2,13 veces mayor	10 veces mayor
Caída de voltaje a través de resistencia a 1 mA	4,7 voltios	10 voltios	47v
Disipación de energía a 5 V (P = V²/R)	5,32 megavatios	2,50 mW	0,53 mW
poder disipación a 12 V	30,6 megavatios	14,4 megavatios	3,06 mW
tiempo RC constante con condensador de 100 nF	0,47 ms	1,00 ms	4,70 ms
corte RC frecuencia con 100 nF (fc = 1/2πRC)	339Hz	159Hz	33,9Hz
Actual cambio por aumento de 1 V	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Salida contribución de impedancia en el divisor	Bajo	Medio	Alto
Tiempo de carga al 63% con 100 nF	0,47 ms	1,00 ms	4,70 ms
Tiempo de carga a ~99% (≈5τ)	2,35 ms	5,00 ms	23,5 ms
ADC típico efecto de impedancia de fuente	Error mínimo	Aceptable error	notable error posible
Sensibilidad a corriente de fuga (error de fuga de 1 µA)	error del 0,47%	1,0% de error	4,7% de error
relativo velocidad de establecimiento de la señal	Rápido	moderado	Lento

Conclusión

La resistencia de 4,7 kΩ proporciona una resistencia equilibrada que funciona bien en muchos circuitos.Su código de colores muestra su valor y precisión, y una prueba con un multímetro confirma si aún funciona correctamente.A menudo se utiliza para mantener señales estables, controlar entradas de transistores y crear niveles de voltaje fijos.En comparación con valores más bajos o más altos, consume una corriente moderada y sigue siendo confiable, razón por la cual se usa ampliamente.
