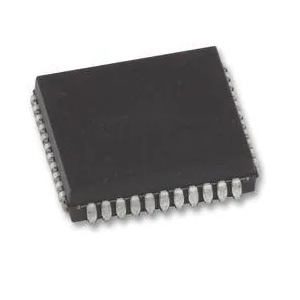

Los dispositivos lógicos programables borrables (EPLD), introducidos a mediados de la década de 1980 por AITera, revolucionaron la lógica programable con su alta densidad de integración y flexibilidad, superando las capacidades de dispositivos similares como la lógica de matriz genérica (GAL).EPLDS habilita una gama más amplia de funciones lógicas dentro de un solo chip, haciéndolos versátiles y eficientes para diversas aplicaciones.Su reprogramabilidad permite adaptar los diseños sin reemplazar el hardware, una ventaja clave en industrias como las telecomunicaciones y el automóvil, donde se necesita prototipos rápidos.El diseño compacto de EPLDS y el bajo consumo de energía los hacen ideales para sistemas integrados y dispositivos portátiles, destacando sus ventajas técnicas y prácticas en el diseño lógico digital moderno.
El diseño de un dispositivo lógico programable (PLD) implica varios pasos para crear un diseño funcional y eficiente.
El proceso comienza con Definición de las funciones lógicas del circuito.Esto se puede hacer utilizando diagramas esquemáticos o lenguajes de descripción de hardware (HDL).Los diagramas esquemáticos proporcionan una forma directa de visualizar los circuitos lógicos básicos, pero son menos efectivos para manejar diseños complejos.Por el contrario, los HDL ofrecen una forma más concisa y flexible de describir las funciones lógicas, lo que las convierte en la opción preferida para los diseños modernos de PLD.
A continuación, los diseñadores eligen un HDL para su proyecto.Las opciones populares incluyen ABEL, VHDL y Verilog.Abel es ideal para diseños más simples, como contadores o codificadores, porque utiliza ecuaciones booleanas y tablas de verdad.VHDL está más estructurado y sobresale en el manejo de la lógica compleja, lo que lo hace adecuado para proyectos intrincados.Verilog, con su sintaxis compacta y similar a C, es excelente tanto para el diseño lógico como para la simulación, por lo que es una opción versátil para aplicaciones avanzadas.La elección de HDL depende de la complejidad del proyecto y los requisitos específicos.
Una vez que se definen las funciones lógicas, el siguiente paso es programación y simulación.El software especializado compila la lógica descrita y la convierte en expresiones booleanas, que luego se guardan como un archivo JEDEC (JED).Antes de que el diseño se transfiera al hardware, las simulaciones se realizan dentro del software para verificar que la lógica funcione según lo previsto.Esta fase de simulación es importante, ya que garantiza que el diseño cumpla con las especificaciones de rendimiento y reduce la probabilidad de errores durante la implementación.
Finalmente, el diseño es descargado al dispositivo PLD.Esto implica transferir el archivo JEDEC al hardware utilizando un programador, un dispositivo diseñado específicamente para escribir el archivo en PLD como PROM, EEPROMS, GALS, CPLDS o PALS.Los programadores se conectan a una computadora a través de un puerto paralelo y cargan con precisión el diseño en el hardware.Este paso completa el proceso, transformando el diseño de un modelo digital en un dispositivo físico y funcional.
El proceso de diseño PLD implica cuatro pasos principales: definir las funciones lógicas, elegir un HDL apropiado, programar y simular el diseño, y descargar el diseño final al hardware.Cada etapa juega un papel para garantizar el éxito y la confiabilidad del dispositivo.A medida que las herramientas y los métodos continúan evolucionando, los diseños PLD se están volviendo más flexibles, eficientes y capaces de manejar aplicaciones cada vez más complejas.
