Unidad de control del motor (ECU): funciones, síntomas, pruebas y guía de solución de problemas

Una unidad de control del motor (ECU) es como el cerebro del motor de su automóvil.Reúne información de diferentes sensores alrededor del motor y utiliza esta información para controlar cosas como el uso de combustible, el flujo de aire y el tiempo de chispa.Esta guía explica cómo funciona la ECU, cubre la diferencia entre las ECU analógicas más antiguas y las digitales modernas, describe cómo los ECU varían en diferentes tipos de vehículos y lo ayuda a reconocer cuándo su ECU podría no funcionar correctamente.También le muestra cómo probar una ECU usando una herramienta simple llamada multímetro, lo que hace que la resolución de problemas sea más fácil y segura.

Catalogar

¿Qué es una unidad de control del motor (ECU)?

El Unidad de control del motor (ECU) es una parte importante de los autos modernos que ayuda al motor a funcionar sin problemas y eficientemente.Reúne información de los sensores y realiza ajustes rápidos a cosas como el uso de combustible, el tiempo de encendido y el flujo de aire.Estos cambios ayudan al motor a funcionar bien y usan menos combustible.Si la ECU deja de funcionar correctamente, el automóvil puede tener problemas como la aceleración lenta, usar demasiado combustible o incluso una falla del motor.La ECU tiene varias partes, que incluyen un pequeño chip de computadora, tableros de circuito y otras piezas electrónicas.El chip ejecuta un software especial que controla cómo funciona el motor.Este software se puede actualizar o cambiar para mejorar el rendimiento del automóvil o solucionar cualquier problema.

Las unidades de control del motor (ECU) se pueden dividir en dos tipos principales en función de cómo procesan la información: analógico y digital. ECUS analógico Use componentes eléctricos básicos como resistencias, condensadores y transistores para controlar las diferentes funciones del motor.Funcionan ajustando los niveles de voltaje para regular la inyección de combustible, el tiempo de encendido y otras operaciones.Estos tipos de ECU se encuentran comúnmente en vehículos más antiguos o sistemas de motor más simples que no requieren cálculos rápidos.Debido a que confían en circuitos eléctricos fijos, las ECU analógicas tienen una flexibilidad limitada y no pueden adaptarse fácilmente a las condiciones de conducción cambiantes.Si bien fueron efectivos en diseños automotrices anteriores, han sido reemplazados principalmente por ECU digital más avanzados en automóviles modernos.

ECU digital, por otro lado, son mucho más sofisticados.Utilizan potentes microprocesadores para recopilar y analizar datos de varios sensores a tiempo.Estas ECU pueden ajustar rápidamente la inyección de combustible, el tiempo de encendido y otros parámetros del motor basados ​​en condiciones de manejo, mejorando la eficiencia y el rendimiento.Las ECU digitales son capaces de manejar cálculos complejos, lo que los hace necesarios para vehículos modernos con sistemas avanzados de gestión de motores.Dado que operan usando software, otros pueden actualizarlos o modificarlos para mejorar el rendimiento o cumplir con las nuevas regulaciones.Esta flexibilidad hace que Digital ECU sea una gran parte de la tecnología automotriz actual, asegurando una mejor eficiencia de combustible y emisiones más bajas.

Variabilidad de la ECU en diferentes modelos de vehículos

Cada vehículo moderno tiene una unidad de control del motor (ECU) que ayuda a administrar el motor, pero su complejidad depende del tipo de automóvil.Los autos deportivos tienen ECU avanzadas que controlan los potentes sistemas de motor como turbocompresores, sincronización de válvulas variables y diferentes modos de conducción.Estas ECU funcionan muy rápido, ajustando la configuración del motor a tiempo para mejorar la velocidad, la potencia y el rendimiento.Algunos incluso permiten que los conductores o la mecánica ajusten el motor para las carreras o una mejor eficiencia de combustible.Esto ayuda a los autos deportivos a responder rápidamente a las condiciones de la carretera y las entradas del conductor, lo que los hace más potentes y dinámicos.

Figura 2. Integración de ECU en vehículos modernos

Por otro lado, los autos económicos usan ECU más simples que se centran en funciones básicas como inyección de combustible, tiempo de encendido y control de emisiones.Estas ECU están diseñadas para mejorar la eficiencia del combustible y garantizar que el motor funcione sin problemas durante mucho tiempo.Si bien no tienen las opciones avanzadas de ajuste de las ECU de autos deportivos, todavía juegan un papel en mantener el motor funcionando correctamente.No importa cuán simple o compleja sea una ECU, su trabajo principal es siempre el mismo: procesar datos de los sensores y realizar ajustes rápidos que mejoren la eficiencia, el rendimiento y la vida útil del motor.

Funciones centrales de la unidad de control del motor (ECU)

La unidad de control del motor (ECU) es una parte clave del motor.Ayuda al motor a funcionar bien, usa combustible de manera eficiente y se mantiene confiable controlando funciones importantes:

Control de tiempo de válvula variable (VVT)

La Unidad de Control del Motor (ECU) cambia el momento de cuándo se abren las válvulas de admisión y escape para mejorar la forma en que funciona el motor.Al ajustar el tiempo de la válvula en función de la velocidad del motor y las condiciones de conducción, el sistema ayuda a fluir de aire más suavemente hacia los cilindros del motor.Este mejor flujo de aire conduce a un rendimiento más fuerte del motor sin usar combustible adicional.Como resultado, el motor puede producir más potencia y seguir siendo eficiente.El sistema también ayuda a ofrecer una potencia constante en diferentes velocidades, haciendo que el automóvil se sienta más receptivo al acelerar.Ya sea que el vehículo se mueva lentamente en el tráfico o acelere en la carretera, VVT ayuda a garantizar que el motor esté funcionando en su mejor momento.Esto hace que conducir sea más suave y más agradable, al tiempo que ayuda al motor a durar más.

Además de mejorar la potencia, VVT también ayuda al motor a usar menos combustible y producir menos emisiones.Al controlar cuidadosamente cuando las válvulas se abren y cierran, el sistema reduce el combustible desperdiciado y hace que el motor queme el combustible por completo.Esto no solo ahorra gas, sino que también ayuda a reducir la contaminación.El sistema reduce los gases nocivos, como los óxidos de nitrógeno (NOX) y las partículas de combustible no quemadas, lo que hace que el automóvil sea más ecológico.Dado que VVT ​​puede ajustarse a diferentes situaciones de conducción, mantiene el motor funcionando de manera eficiente si el conductor está en el tráfico de parada y marcha o el crucero a una velocidad constante.Debido a estos beneficios, muchos automóviles modernos usan tecnología VVT para proporcionar un buen equilibrio de energía, economía de combustible y más bajas emisiones, lo que hace que los vehículos fueran potentes y eficientes.

Figura 3. Mecanismo de tiempo de válvula variable (VVT) y control hidráulico

Regulación de la mezcla de aire-combustible

La unidad de control del motor (ECU) controla cuidadosamente cuánto combustible se mezcla con el aire antes de ingresar al motor.Lo hace utilizando información de diferentes sensores, como el sensor de flujo de aire masivo (MAF), que mide la cantidad de aire que ingresa al motor.Según estos datos, la ECU decide cuánto combustible inyectar para mantener el motor funcionando sin problemas.El objetivo es mantener el equilibrio adecuado entre el aire y el combustible, que generalmente es de aproximadamente 14.7 partes de combustible de aire a 1 parte en los motores de gasolina.Si hay demasiado combustible (una mezcla rica), puede causar un consumo adicional de combustible, acumulación de carbono y contaminación.Por otro lado, si hay demasiado aire (una mezcla magra), el motor puede sobrecalentarse o dañarse con el tiempo.Para evitar estos problemas, la ECU ajusta constantemente cuánto tiempo y cuando los inyectores de combustible rocían combustible, asegurándose de que el motor obtenga la mezcla correcta dependiendo de si el automóvil está acelerando, ralentizando o llevando una carga pesada.

Mantener el equilibrio de aire de combustible correcto también es importante para reducir la contaminación.Si la mezcla es correcta, los gases dañinos como el monóxido de carbono (CO), los óxidos de nitrógeno (NOX) y el combustible no quemado (hidrocarburos) se mantienen al mínimo.Los automóviles modernos usan un sistema llamado control de combustible de circuito cerrado, donde la ECU escucha sensores de oxígeno en el tubo de escape y realiza pequeños cambios para mantener la mezcla de combustible a la perfección.Esto ayuda al automóvil a cumplir con estrictas reglas de contaminación y también protege piezas importantes como el convertidor catalítico, que limpia los gases de escape.Las tecnologías más nuevas, como la inyección directa de combustible y el sincronización de la válvula variable, también ayudan a que la quema de combustible sea más eficiente.A medida que mejora la tecnología de automóviles, algunas ECU ahora usan inteligencia artificial y aprendizaje automático para controlar mejor la mezcla de combustibles de aire, lo que lleva a motores más limpios, más eficientes y eficientes de combustible y más potentes.

Figura 4. Regulación de la mezcla de aire-combustible

Control de sincronización de encendido

La ECU controla el momento exacto en que la bujía enciende la mezcla de combustible-aire dentro de los cilindros del motor.Este tiempo es muy importante porque ayuda al motor a producir la mayor potencia mientras usa combustible de manera eficiente.Si la chispa ocurre demasiado temprano o demasiado tarde, el motor puede no funcionar sin problemas, lo que puede provocar un mayor rendimiento, un mayor consumo de combustible e incluso daños a las piezas del motor.La ECU ajusta constantemente el tiempo en función de diferentes factores, como la velocidad del motor, la temperatura y cuán duro está presionando el pedal del gas.Los sistemas modernos utilizan sensores y tecnología inteligente para hacer estos ajustes, ayudando al motor a funcionar correctamente en todo tipo de situaciones de conducción, ya sea que el automóvil esté inactivo, navegando o acelerando.

Una de las principales razones por las que el tiempo de encendido es tan importante es evitar que los golpes del motor, que ocurre cuando la mezcla de combustible y aire se quema demasiado pronto o de manera desigual.Los golpes pueden crear demasiada presión dentro del cilindro, lo que podría dañar las partes importantes del motor como los pistones y las paredes del cilindro.Para evitar que esto suceda, la ECU utiliza sensores especiales para detectar el golpe y ajustar el momento para mantener el motor seguro.El tiempo de encendido correcto también ayuda a reducir la contaminación, ya que el mal momento puede conducir a que se liberen gases más dañinos del motor.Al controlar cuidadosamente cuando la bujía se dispara, la ECU ayuda a que el motor funcione sin problemas, dure más y se mantenga eficiente en el combustible, al tiempo que reduce su impacto en el medio ambiente.

Procesamiento de datos del sensor

La Unidad de Control del Motor (ECU) recopila constantemente información de diferentes sensores que rastrean las condiciones importantes del motor, como cuánto está abierto el acelerador, qué tan rápido está funcionando el motor y la cantidad de oxígeno en el escape.La ECU utiliza estos datos para tomar decisiones rápidas que mantienen el motor funcionando sin problemas.Por ejemplo, cuando el sensor de posición del acelerador detecta un cambio, la ECU ajusta el suministro de combustible para que coincida con la entrada del conductor, ayudando al automóvil a responder correctamente.El sensor de velocidad del motor ayuda a la ECU a controlar la inyección de combustible y el tiempo de encendido, asegurándose de que el motor funcione de manera eficiente a diferentes velocidades.Mientras tanto, el sensor de oxígeno verifica qué tan bien se está quemando el combustible, por lo que la ECU puede ajustar la mezcla de combustible de aire para mejorar la eficiencia del combustible y reducir la contaminación.Al analizar y ajustar constantemente estos factores, la ECU ayuda al motor a funcionar bien al tiempo que evita el desgaste innecesario.

Después de recopilar información de los sensores, la ECU realiza cambios inmediatos para mantener el motor funcionando correctamente y para evitar problemas.Si el sensor del acelerador detecta que el conductor está presionando rápidamente el pedal del gas, la ECU aumenta la entrega de combustible y cambia el tiempo de encendido para proporcionar la cantidad correcta de energía.Por otro lado, cuando el automóvil se ralentiza, la ECU reduce el suministro de combustible para ahorrar combustible y bajas emisiones.Si el sensor de oxígeno detecta que la mezcla de combustible de aire está desequilibrado, la ECU lo ajusta para evitar que el motor funcione mal o produce demasiada contaminación.Al monitorear y responder continuamente a los datos del sensor, la ECU mantiene el motor confiable, eficiente y ecológico.Esta comunicación constante entre los sensores y la ECU es necesaria para los vehículos modernos, lo que los ayuda a funcionar sin problemas en todas las condiciones de conducción al tiempo que maximiza la eficiencia del combustible y la vida útil del motor.

Síntomas de una mala unidad de control del motor (ECU)

Si la ECU no funciona correctamente, su automóvil puede tener problemas con la forma en que funciona el motor.Atrapar estos problemas temprano puede ayudar a prevenir mayores daños al motor y otras partes importantes del vehículo.

Comportamiento inusual del motor

Si el motor de un automóvil no funciona sin problemas, podría significar que hay un problema con la ECU.Un signo común es la aceleración lenta o débil, donde el automóvil tarda más de lo normal en acelerar o no responde bien al presionar el pedal de gas.Esto puede ser frustrante, especialmente cuando se trata de fusionarse en una carretera o pasar otro vehículo.El motor también puede sentirse más débil en general, luchando por mantener la velocidad o la potencia.En algunos casos, el motor puede detenerse, apagando repentinamente en las señales de parada, los semáforos o incluso mientras conduce.Otro problema común es fallecer, que se siente como idiotas repentinos o temblores mientras el automóvil se mueve.Todos estos problemas pueden dificultar la conducción y pueden significar que la ECU no está controlando el motor correctamente.

Estos problemas generalmente ocurren cuando la ECU no gestiona correctamente cosas como inyección de combustible, sincronización de encendido o datos del sensor.Si la ECU envía demasiado o muy poco combustible, el motor puede no funcionar de manera eficiente, causando una conducción aproximada y una pérdida de energía.Si controla el tiempo de chispa incorrectamente, el motor puede fallar o funcionar de manera desigual.Además, si la ECU interpreta los datos del sensor, puede hacer malos ajustes en la mezcla de combustibles de aire del motor, lo que lleva a más problemas.Estos problemas no solo dificultan la conducción, sino que también pueden desperdiciar combustible y aumentar la contaminación.Si se dejan sin control, podrían dañar importantes piezas del motor y conducir a reparaciones costosas.

Verifique la activación de la luz del motor

La luz de control del motor (CEL) es una de las principales señales de que algo en el vehículo podría estar mal, y a menudo se puede vincular a problemas con la unidad de control del motor (ECU).Esta luz está destinada a ayudar a los conductores advirtiéndoles cuándo el automóvil detecta un problema, pero a veces, una ECU defectuosa puede hacer que se encienda por las razones equivocadas.La ECU es como el cerebro del automóvil, leyendo información de diferentes sensores y asegurarse de que todo funcione sin problemas.Si la ECU tiene un problema, podría leer mal esta información y enviar códigos de error que no coincidan con el problema real.Esto puede hacer que el diagnóstico sea confuso porque la mecánica puede verificar y reemplazar piezas que realmente funcionan bien cuando el problema real es con la ECU misma.

Si el CEL permanece encendido durante mucho tiempo y no hay problemas mecánicos claros, esto podría significar que la ECU no funciona correctamente.Normalmente, el CEL se enciende cuando hay un problema real, y en algunos casos, incluso podría parpadear si el problema es grave.Pero cuando la ECU está defectuosa, la luz puede permanecer encendida incluso después de que las reparaciones se hayan realizado o puedan encenderse y apagarse en momentos aleatorios.Esto puede conducir a soluciones y frustraciones innecesarias si no se encuentra la causa real.Sin duda, ejecute pruebas especiales en la ECU para verificar si funciona correctamente.Si la ECU es el problema, es posible que deba restablecer, reprogramarse o reemplazarse para asegurarse de que el sistema de advertencia del vehículo funcione correctamente nuevamente.

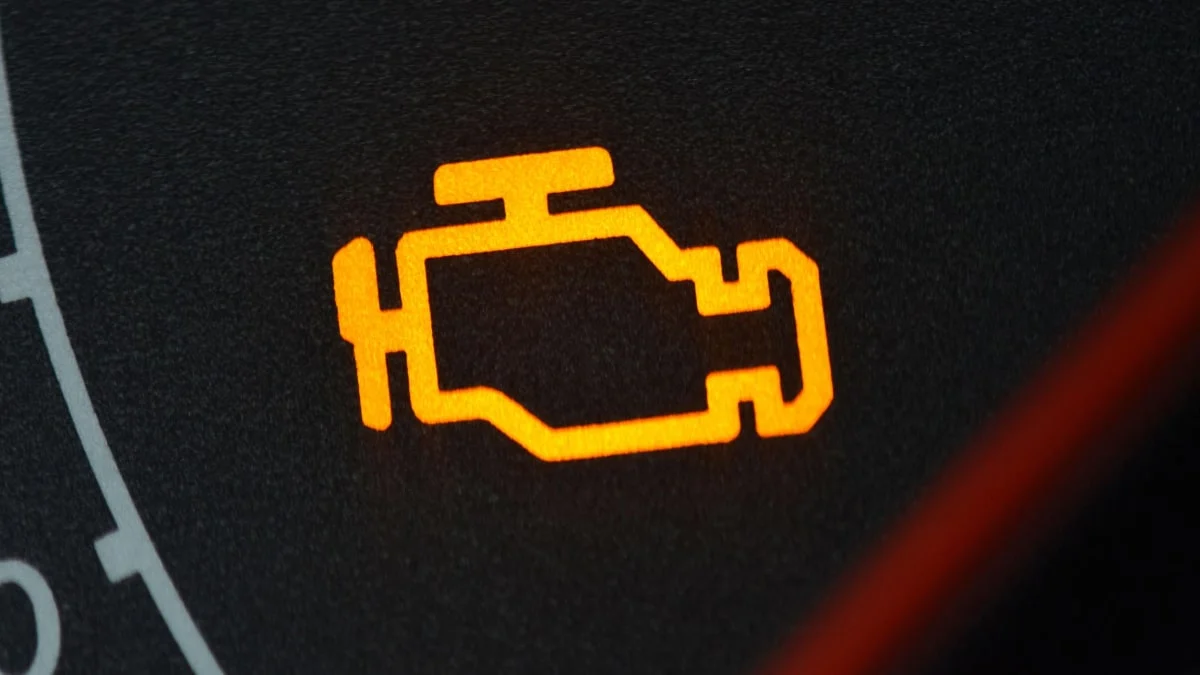

Figura 5. Verifique el diagnóstico de luz del motor (CEL) y ECU

Aumento de emisiones

La unidad de control del motor (ECU) es muy importante para controlar cómo un vehículo quema combustible y libera emisiones.Cuando funciona correctamente, mantiene el equilibrio adecuado de combustible y aire, por lo que el motor funciona sin problemas y produce menos gases dañinos.Sin embargo, si la ECU no funciona correctamente, puede mezclar demasiado o muy poco combustible con aire, lo que hace que el motor queme el combustible de manera ineficiente.Esto puede conducir a un aumento en las emisiones nocivas, como el monóxido de carbono y otros contaminantes que contaminan el aire.Una ECU que funciona mal también puede hacer que un vehículo falle en una prueba de emisiones, que se requiere en muchos lugares para asegurarse de que los automóviles cumplan con los estándares ambientales.En algunos casos, una ECU defectuosa puede hacer que salga humo grueso o oscuro del escape, lo cual es una señal de que el combustible no se está quemando por completo.Esto no solo perjudica el entorno, sino que también afecta el rendimiento del motor y puede conducir a reparaciones costosas si se ignora.

Si un vehículo comienza a liberar más emisiones de lo habitual, podría ser una señal de que la ECU no funciona como debería.El conductor puede notar más humo de escape, lo que puede significar que el combustible no se está quemando adecuadamente.Para los vehículos diesel, el humo negro a menudo significa que se está utilizando demasiado combustible, mientras que los automóviles con gasolina pueden liberar más emisiones de carbono si la ECU está defectuosa.Las altas emisiones no solo son malas para el medio ambiente, sino que también pueden afectar la eficiencia del combustible y hacer que el motor funcione más duro de lo necesario.Esto podría conducir a otros problemas, como la reducción de la energía del motor y los mayores costos de combustible.Si las emisiones aumentan repentinamente, es importante verificar la ECU para ver si está causando el problema.Arreglar los problemas de la ECU temprano puede ayudar a prevenir problemas de motor más grandes y garantizar que el vehículo funcione de manera eficiente mientras permanece dentro de los límites de emisiones legales.

¿Cómo funciona una unidad de control del motor?

Una unidad de control del motor (ECU) es el cerebro de un vehículo moderno, responsable de administrar el rendimiento y la eficiencia del motor.Continuamente recopila datos de varios sensores y realiza ajustes para optimizar el consumo de combustible, las emisiones y la potencia de salida.Al analizar las entradas clave, la ECU asegura que el motor funcione de manera suave y segura en diferentes condiciones de conducción.Una entrada importante que los monitores de la ECU son la velocidad del motor (RPM).La ECU usa estos datos para controlar la inyección de combustible y el sincronización de encendido, asegurándose de que el motor funcione de manera eficiente a diferentes velocidades.El tiempo adecuado ayuda a mejorar la economía de combustible y evita el golpe de motor, lo que puede causar daños con el tiempo.El sensor de posición del acelerador le dice a la ECU cuánto está presionando el acelerador.Según esta información, la ECU ajusta la mezcla de aire y combustible para proporcionar la cantidad correcta de energía.Si el conductor presiona el acelerador más duro, la ECU aumenta la inyección de combustible para ofrecer más potencia, y si se libera el acelerador, reduce el combustible para ahorrar energía.

La ECU también se basa en el sensor de presión absoluta (MAP) del colector (MAP) y el sensor de temperatura del aire de admisión para ajustar la relación aire-combustible.El sensor MAP mide la presión del aire en el colector de admisión, mientras que el sensor de temperatura del aire de admisión detecta la temperatura del aire.Juntos, estas entradas ayudan a la ECU a determinar la cantidad correcta de combustible necesaria para una combustión eficiente en diferentes condiciones de clima y altitud.Finalmente, la ECU mejora la eficiencia y previene el daño del motor al analizar las señales del sensor de oxígeno y el sensor de golpe.El sensor de oxígeno verifica los gases de escape para garantizar que la mezcla de combustible arde correctamente, reduciendo las emisiones.El sensor de golpe detecta vibraciones anormales causadas por el golpe del motor, lo que permite que la ECU ajuste el tiempo de encendido y evite daños.Al procesar todas estas entradas, la ECU ayuda a mantener el motor funcionando sin problemas, mejorando el rendimiento, la eficiencia del combustible y la confiabilidad.

Figura 6. Entradas del sensor de ECU y sistema de control del motor

¿Qué es un multímetro?

Un multímetro es una herramienta importante utilizada para verificar piezas eléctricas, como una unidad de control del motor (ECU).Este dispositivo ayuda a medir diferentes valores eléctricos, lo que facilita encontrar y solucionar problemas en una ECU u otros sistemas electrónicos.Sin un multímetro, descubrir problemas eléctricos sería mucho más difícil porque brinda información clara sobre cómo funciona la electricidad en un sistema.Las tres cosas principales que medidas multiméter son el voltaje, la corriente y la resistencia. Voltaje Comprueba si la ECU está obteniendo la cantidad correcta de potencia, lo cual es importante porque demasiado o muy poco puede causar problemas. Actual nos dice cómo fluye la electricidad a través de la ECU, asegurándose de que todo funcione como debería. Resistencia Ayuda a encontrar conexiones rotas o piezas dañadas que podrían evitar que la ECU funcione correctamente.Aprender a usar un multímetro es muy útil para cualquier persona que trabaje con sistemas eléctricos porque hace que la resolución de problemas sea más rápida y fácil.

Hay dos tipos principales de multímetros: digital y analógico. Multímetros digitales (DMMS) son los más comunes porque muestran números exactos en una pantalla, lo que los hace fáciles de leer y reduciendo la posibilidad de errores.Muchos multímetros digitales tienen características como el alcance automático, lo que significa que eligen automáticamente la configuración correcta, lo que los hace fáciles de usar incluso para principiantes. Multímetros analógicos, por otro lado, tenga una aguja que se mueva para mostrar la medición.Estos son útiles cuando necesita ver que ocurran cambios, como cuando los niveles de voltaje suben y bajan.Si bien los multímetros digitales son mejores para lecturas precisas, los multímetros analógicos siguen siendo útiles para verificar las señales que cambian con el tiempo.Ambos tipos tienen sus propias ventajas, y la elección entre ellos depende de qué tipo de trabajo debe hacerse.

Figura 7. Multímetro

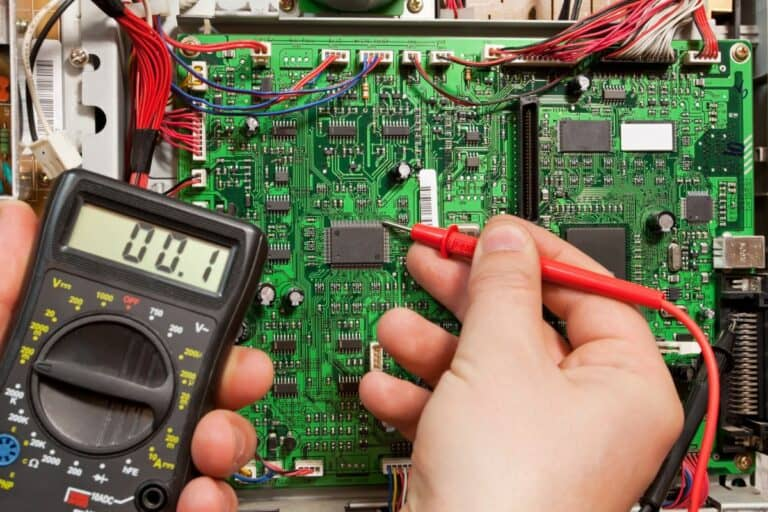

Prueba de una ECU con un multímetro

Para verificar si una unidad de control del motor (ECU) funciona correctamente con un multímetro, siga estos pasos:

Paso 1: Preparación para las pruebas de ECU

Herramientas y equipos requeridos

• Escáner OBD-II: recupera los códigos de problemas de diagnóstico (DTC) y los datos monitores.

• Multímetro: mide el voltaje, la resistencia y la continuidad en los circuitos de la ECU.

• Osciloscopio: analiza las velocidades de señal y las formas de onda.

• Arnés de prueba de ECU: garantiza conexiones seguras para el sondeo.

• Software de diagnóstico: permite un análisis y monitoreo de ECU avanzados.

• Herramientas manuales básicas: incluye destornilladores, alicates y un enchufe para acceder a conectores.

• Equipo de protección: vasos de seguridad y guantes para la protección.

Consideraciones de seguridad

• Desconectar la batería: previene los circuitos cortos potenciales.

• Enfríe el sistema: evite las quemaduras de los componentes calientes.

• Manejar la electrónica con cuidado: previene el daño estático.

• Siga las pautas del fabricante: siempre haga referencia al manual de servicio.

• Trabajar en un área ventilada: garantiza una buena circulación de aire.

• Utilice las herramientas adecuadas: garantiza un diagnóstico preciso.

Paso 2: Probar la ECU

Comprobación de voltajes de la fuente de alimentación de la ECU

Antes de comenzar cualquier trabajo eléctrico, asegúrese de que el vehículo esté completamente apagado apagando el motor y la encendido.Para evitar cortocircuitos accidentales o daños potenciales a la ECU, desconecte el terminal negativo (-) de la batería del vehículo.Luego, ubique la unidad de control del motor (ECU), que generalmente se coloca en la bahía del motor, debajo del tablero o cerca del compartimento del guante, dependiendo del modelo del vehículo.Si no está seguro, consulte el manual de servicio del vehículo para obtener detalles de ubicación precisos.

Para comenzar, configure el multímetro girando el dial a Modo de voltaje de DC.Si el multímetro tiene una configuración de rango manual, seleccione 20V para medir de manera segura los voltajes automotrices comunes.A continuación, vuelva a conectar la batería volviendo a colocar el Terminal negativo (-) Para restaurar la energía al sistema.Una vez que la batería esté conectada, continúe con los cables del multímetro.Conecte el plomo negro (negativo) a un buen punto de conexión a tierra, como el chasis del vehículo o el terminal negativo de la batería.Luego, conecte el plomo rojo (positivo) al terminal de entrada de energía de la ECU, refiriéndose al diagrama de cableado para garantizar que se use el pasador correcto.Después de asegurar las conexiones, gire el encendido a la posición ON sin arrancar el motor, esto permite que la energía fluya a la ECU y permite la medición de voltaje.Finalmente, verifique la pantalla del multímetro y tome nota de las lecturas de voltaje medidas.

Las lecturas de voltaje deberían coincidir con los niveles de potencia esperados de la ECU, que generalmente son +12V para la fuente de alimentación principal, +5v para la potencia del sensor, y +3.3V Para ciertos circuitos de bajo voltaje.Si el voltaje medido es más bajo de lo esperado o falta por completo, esto podría indicar posibles problemas con el cableado, los fusibles o la fuente de alimentación de la ECU.Puede ser necesaria una inspección adicional para diagnosticar y resolver el problema.

Prueba de entradas y salidas del sensor

Antes de las pruebas, es importante identificar los sensores en el rendimiento del motor.Uno de los más importantes es el Sensor de oxígeno (O₂), que monitorea el nivel de oxígeno en los gases de escape y ayuda a ajustar la mezcla de combustible de aire para una combustión óptima.El Sensor de posición del acelerador (TPS) Detecta la posición de la válvula del acelerador, determinando cuánto aire ingresa al motor.Del mismo modo, el Sensor de flujo de aire de masa (MAF) mide la cantidad de aire que fluye hacia el motor, lo que permite que el sistema regule la inyección de combustible en consecuencia.Además, varios sensores de temperatura, como el sensor de temperatura del refrigerante y el sensor de temperatura del aire de admisión, ayude a ajustar la sincronización del motor y la mezcla de combustible en función de las lecturas de temperatura.

Para probar estos sensores, comience configurando el multímetro en el modo apropiado en función del tipo de sensor que se está probando.Para los sensores que emiten una señal de voltaje, como el sensor de oxígeno (O₂) y el sensor de posición del acelerador (TPS), establezca el multímetro en modo de voltaje de CC.Para los sensores que miden la resistencia, como los sensores de temperatura, cambie el multímetro al modo de resistencia (OHMS).Luego, ubique el sensor y desconecte cuidadosamente su conector eléctrico para garantizar que la lectura no esté influenciada por otros componentes.Una vez desconectado, coloque las sondas del multímetro en los terminales correctos del sensor y registre el voltaje o la resistencia que se muestra en el multímetro.Finalmente, compare los valores medidos con las especificaciones del fabricante que se encuentran en el manual de servicio del vehículo.Si las lecturas caen fuera del rango recomendado, el sensor puede ser defectuoso y requiere un diagnóstico o reemplazo adicional.

Las lecturas del sensor deben cambiar en respuesta a entradas externas, lo que indica que están funcionando correctamente.Por ejemplo, al presionar el acelerador, el voltaje del sensor de posición del acelerador (TPS) debería aumentar, lo que refleja el cambio en la posición del acelerador.Si un sensor no responde como se esperaba o proporciona una lectura constante sin variación, puede ser un mal funcionamiento y requiere una inspección o reemplazo adicional.

Verificación de señales de comunicación de ECU

Para garantizar que la unidad de control del motor (ECU) se comunique adecuadamente con el sistema de diagnóstico del vehículo, siga estos pasos cuidadosamente.Para comenzar a verificar las señales de comunicación de la ECU, primero, localice el OBD-II (diagnóstico a bordo) Puerto en el vehículo, típicamente encontrado debajo del tablero cerca del asiento del conductor.Una vez ubicado, conecte de forma segura el escáner OBD-II para establecer una conexión estable con la ECU.A continuación, gire la tecla de encendido a la posición ON sin iniciar el motor.Con el escáner conectado, acceda a los datos de la ECU navegando a través de la interfaz del escáner.Recupere las lecturas del sensor, verifique los códigos de problemas de diagnóstico almacenados (DTC) y revise otra información relevante del sistema para evaluar el estado de comunicación de la ECU.

Al revisar los datos de la ECU, verifique los parámetros clave para garantizar la comunicación adecuada.Empiece por comprobar el RPM del motor (revoluciones por minuto) Para confirmar que los valores se muestran correctamente.Las fluctuaciones inesperadas o una lectura cero pueden indicar un problema de comunicación.A continuación, examine el Temperatura del refrigerante Para garantizar que el sensor de temperatura proporcione datos precisos, ya que las lecturas inusualmente altas o bajas podrían indicar un problema.Inspeccionar el Lecturas de sensores De componentes como el sensor de oxígeno, el sensor de posición del acelerador y el sensor de flujo de aire de masa para confirmar que funcionan correctamente.Finalmente, revise cualquier Códigos de problemas de diagnóstico (DTC) almacenado en la ECU, ya que estos códigos pueden ayudar a identificar el mal funcionamiento del sistema potencial.

Si el escáner OBD-II muestra señales faltantes, intermitentes o incorrectas, es importante investigar las posibles causas.Un problema común es el cableado defectuoso dañado, deshilachado o los cables corroídos pueden interrumpir la comunicación entre la ECU y el escáner.Inspeccione cuidadosamente el arnés de cableado en busca de signos visibles de desgaste o daño.Otra posible causa son los conectores sueltos.Si los conectores eléctricos no están firmados de forma segura, pueden causar pérdida de señal intermitente o conexiones débiles.Asegúrese de que todos los conectores estén correctamente sentados y libres de suciedad o corrosión para mantener una comunicación estable con la ECU.

Paso 3: Interpretar los resultados de las pruebas

Una vez que haya reunido datos de prueba, es importante interpretar los resultados con precisión.Este paso implica comparar los valores medidos con las lecturas normales esperadas e identificar cualquier anormalidad que pueda indicar un problema.

Lecturas esperadas (normales)

Para que un sistema funcione correctamente, ciertos valores eléctricos y de señal deben caer dentro del rango especificado del fabricante.Los voltajes de la fuente de alimentación deben coincidir con las especificaciones proporcionadas en el manual del equipo.Si el voltaje es correcto, la fuente de alimentación funciona correctamente.Las señales del sensor también deben estar dentro del rango esperado.Por ejemplo, un sensor de temperatura debe ajustar su salida a medida que cambia la temperatura, mientras que un sensor de presión debe responder adecuadamente a las variaciones en la presión.Si el sistema depende de la comunicación digital, las señales deben estar claras, libres de errores y sin ningún código de advertencia o mal funcionamiento.

Lecturas y problemas anormales

Si los valores medidos se desvían de los rangos esperados, esto puede indicar un problema.Un problema común son las irregularidades de la fuente de alimentación, si el voltaje es demasiado alto o demasiado bajo, puede haber un problema con la fuente de alimentación, el cableado defectuoso o un componente fallido en el circuito.Una falta completa de voltaje podría sugerir un fusible soplado, un cable desconectado o un módulo de potencia de mal funcionamiento.Las fallas del sensor son otro problema potencial, si un sensor proporciona lecturas incorrectas o no cambia en respuesta a las variaciones de entrada, puede ser defectuoso.Además, el cableado suelto, corroído o dañado puede conducir a lecturas de sensores inexactas.Los errores de comunicación también pueden surgir si las señales son intermitentes o si aparecen códigos de error, lo que puede indicar problemas con el cableado de comunicación, los conectores o la ECU (unidad de control electrónico).La mala conexión a tierra o la interferencia de otros componentes electrónicos pueden interrumpir aún más las señales de comunicación, lo que lleva a un mal funcionamiento del sistema.

Precauciones al probar una ECU con un multímetro

La prueba de una unidad de control del motor (ECU) con un multímetro requiere una atención meticulosa al detalle para evitar daños a la unidad y garantizar lecturas precisas.Debido a que las ECU contienen componentes electrónicos sensibles, las pruebas inadecuadas pueden conducir a un mal funcionamiento o incluso a una falla permanente.Para minimizar los riesgos y obtener resultados confiables, adhiera a las siguientes pautas de seguridad y procedimiento:

Usar guantes protectores

La descarga electrostática (ESD) puede dañar los delicados componentes internos de una ECU, lo que lleva a mal funcionamiento o falla permanente.Para minimizar este riesgo, siempre use guantes protectores y antiestáticos al manejar la unidad.Estos guantes ayudan a prevenir la transferencia de electricidad estática de sus manos a circuitos sensibles.El uso de una correa de muñeca antiestática conectada a una superficie conectada a tierra proporciona una capa adicional de protección contra la acumulación estática.Más allá de la protección de ESD, los guantes también protegen sus manos de la suciedad, la grasa y los contaminantes potenciales que podrían interferir con las conexiones eléctricas.Algunos entornos automotrices exponen ECU al polvo, la humedad y el aceite, todos los cuales pueden afectar la conductividad.Mantener la unidad y sus manos limpias asegura lecturas más precisas durante las pruebas.

Realizar una inspección visual

Antes de realizar pruebas eléctricas, examine a fondo la ECU y sus componentes circundantes para obtener signos visibles de desgaste o daño.Busque áreas quemadas, corrosión, cables rotos o conectores sueltos, ya que pueden interferir con el rendimiento de la unidad y conducir a lecturas falsas.Si se detecta algún daño físico, repare o reemplace los componentes necesarios antes de continuar con más pruebas.Además de inspeccionar la ECU misma, verifique el arnés de cableado y los conectores para pinchar doblados o malas conexiones.Un conector suelto o dañado puede dar lugar a problemas intermitentes que pueden confundirse con la falla de la ECU.Asegurar que todas las conexiones sean seguras y en buenas condiciones ayuden a proporcionar resultados de diagnóstico más confiables.

Verificar la funcionalidad del multímetro

Un multímetro de mal funcionamiento puede producir lecturas incorrectas, lo que lleva a un diagnóstico erróneo de problemas de ECU.Antes de comenzar cualquier prueba, confirme que su multímetro está en funcionamiento adecuado.Comience revisando su calibración, asegurando que esté configurado en el modo de medición correcto (voltaje, resistencia o continuidad).Inspeccione las sondas de prueba para cualquier desgaste, grietas o aislamiento roto, ya que las sondas defectuosas pueden conducir a lecturas inexactas.Verifique que la batería del multímetro tenga suficiente carga.Una batería débil o agotada puede afectar su precisión, lo que puede causar resultados engañosos.Realizar una autoevaluación rápida, como medir una fuente de voltaje conocida, puede ayudar a garantizar que su multímetro funcione correctamente antes de usarlo en la ECU.

Apague la llave de encendido

Por seguridad y precisión, siempre apague la encendido del vehículo antes de conectar el multímetro con la ECU, a menos que el procedimiento de prueba específico lo requiera lo contrario.Apagar el encendido ayuda a prevenir riesgos eléctricos, como cortocircuitos o sobretensiones no intencionadas, lo que podría dañar tanto la ECU como el multímetro.Algunas pruebas de diagnóstico pueden requerir que la tecla de encendido esté en la posición ON o Ejecutar para medir las señales de voltaje viva.En tales casos, siempre siga las pautas del fabricante para evitar procedimientos de prueba incorrectos.No hacerlo podría conducir a una interpretación errónea de la condición de la ECU o incluso introducir nuevos problemas.

No desconecte la ECU mientras está alimentada

Desconectar la ECU mientras la energía del vehículo está encendida puede provocar picos de voltaje o oleadas eléctricas, lo que puede causar daños irreversibles en la unidad y otros sistemas electrónicos.Para evitar esto, siempre asegúrese de que el encendido esté apagado antes de desconectar la ECU.Para mayor seguridad, desconecte la batería del vehículo si la ECU necesita ser retirada para su prueba o reemplazo.Las interrupciones de potencia, mientras que la ECU es operativa, también puede corromper datos almacenados, lo que lleva a posibles problemas de reprogramación.Algunas ECU retienen la configuración de memoria adaptativa que pueden reiniciarse o corrompirse si la potencia se pierde repentinamente.Tomar precauciones adecuadas ayuda a preservar la funcionalidad de la ECU y evita complicaciones innecesarias.

Use la configuración del multímetro correcto

El uso de la configuración incorrecta de voltaje o resistencia en un multímetro puede conducir a resultados de prueba engañosos o incluso dañar la ECU.Siempre verifique que su multímetro esté configurado en el rango apropiado antes de tomar medidas.Seleccionar la configuración incorrecta, como medir la resistencia en lugar del voltaje, puede producir datos inexactos y componentes potencialmente cortos.Al sondear los terminales de la ECU, use la atención para evitar pantalones cortos accidentales.Tocar pines adyacentes simultáneamente puede crear vías eléctricas no deseadas, lo que puede conducir a errores inesperados o fallas del sistema.Maneje siempre las sondas de prueba cuidadosamente y asegúrese de que hagan contacto firme y aislado con los terminales correctos.

Siga los procedimientos de prueba específicos del fabricante

Cada fabricante de vehículos diseña ECU con procedimientos de diagnóstico específicos, que deben seguirse para garantizar pruebas precisas.Siempre consulte el manual de servicio o la documentación oficial antes de realizar cualquier prueba de ECU.El uso de métodos de prueba genéricos sin consultoría de las pautas del fabricante puede conducir a un diagnóstico erróneo, reemplazos de piezas innecesarios o incluso daños a la ECU.Los fabricantes a menudo especifican valores de voltaje, rangos de resistencia y condiciones de prueba para una resolución precisa.Algunas ECU también requieren herramientas o software especiales para realizar ciertos diagnósticos.Seguir los procedimientos correctos no solo ayuda a obtener resultados precisos, sino que también garantiza que la ECU permanezca en condiciones de trabajo óptimas durante todo el proceso de prueba.

Conclusión

La ECU juega un papel clave para mantener su automóvil funcionando sin problemas y eficientemente.Controla importantes funciones del motor como el tiempo de válvula, las mezclas de combustible y el tiempo de encendido, ayudando a su automóvil a funcionar mejor y a usar menos combustible.Al conocer los signos de problemas de ECU, como el bajo rendimiento del motor, la luz de verificación del motor se enciende o una mayor contaminación, puede detectar y solucionar rápidamente problemas antes de causar mayores problemas.Con un multímetro y los pasos proporcionados en esta guía, puede verificar fácilmente si su ECU funciona correctamente, ahorrando tiempo, dinero y evitando problemas más grandes del motor.
