Número de pieza del fabricante
X0202NUF
Fabricante
stmicroelectronics
Introducción
El X0202NUF es un rectificador controlado por silicio (SCR) de STMicroelectronics, diseñado para varias aplicaciones de control donde son necesarias la puerta sensible y la corriente de baja retención.
Características del producto y rendimiento
Puerta sensible SCR
Voltaje de estado fuera de 800 V
Voltaje de activación de puerta máxima de 800 MV
Corriente de activación de la puerta máxima de 200 µA
Máximo de voltaje de estado de 1.45 V
En la corriente estatal de hasta 800 mA (promedio) y 1.25 A (RMS)
Mantenga la corriente máxima a las 5 mA
Corriente de estado fuera de estado máximo a 5 µA
La corriente de sobretensión no repetitiva es de 22.5a a 50 Hz y 25A a 60 Hz
El amplio rango de temperatura de funcionamiento de -40 ° C a 125 ° C
Tecnología de montaje en superficie (SMT) en un paquete de plomo plano de 3 SMB
Ventajas de productos
La corriente y el voltaje de activación de baja puerta lo hacen ideal para aplicaciones de activación de baja potencia
El aumento de la capacidad actual de la actualidad mejora la robustez
Las operaciones de puerta sensibles permiten un control preciso
Parámetros técnicos clave
Estado de voltaje de apagado: 800 V
Disparador de puerta de voltaje (máximo): 800 MV
Disparador de puerta de corriente (máximo): 200 µA
Hold actual (máximo): 5 mA
Estado de apagado de corriente (máximo): 5 µA
Temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Las características de seguridad integradas cumplen con los rigurosos estándares de la industria que garantizan una confiabilidad a largo plazo y un rendimiento robusto en una variedad de condiciones.
Compatibilidad

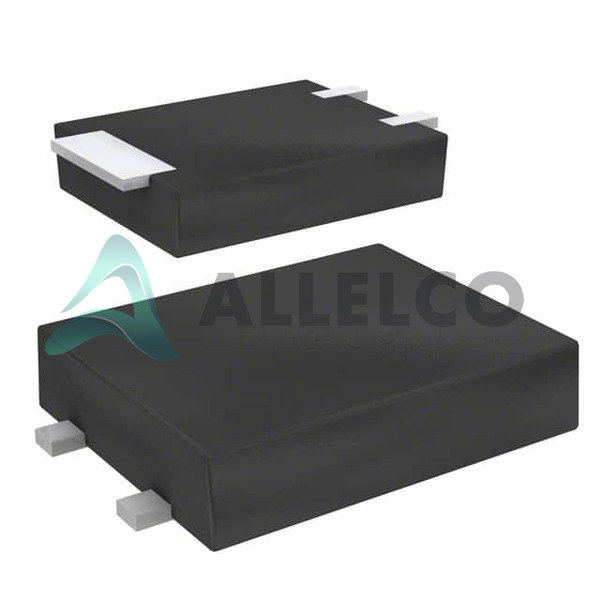

Compatible con tecnologías SMT y diseñado para su uso en sistemas que requieren un estilo de envasado SMBFLAT-3L.
Áreas de aplicación
Diseñado para sistemas de control en electrónica de consumo, circuitos de control de motores y atenuación de luz en aplicaciones domésticas.
Ciclo de vida del producto
Estado: Activo
Disponibilidad a largo plazo sin interrupción, reemplazos o actualizaciones a largo plazo disponibles.
Varias razones clave para elegir este producto
Capacidades de alto voltaje y corriente para un rendimiento robusto
La puerta muy sensible permite aplicaciones de control de baja potencia
El rango de temperatura duradero de -40 ° C a 125 ° C asegura un funcionamiento confiable en varios entornos
Calificación de corriente de alta sobretensión adecuada para manejar condiciones transitorias
Compatibilidad con la tecnología de montaje en superficie para facilitar el diseño de PCB y la integración de fabricación
