Número de pieza del fabricante

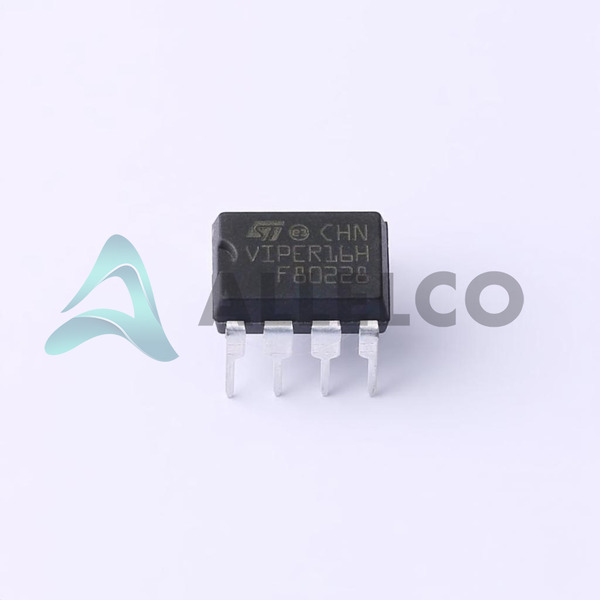

Viper16hn
Fabricante
Stmicroelectronics
Introducción
VIPER16HN es un conmutador integrado fuera de línea para aplicaciones de administración de energía.
Características del producto y rendimiento
Capacidad de sobretensión de alto voltaje: descomposición de 800V
Características integradas para topologías de Buck, Boucto y Flyback
Inicio suave con voltaje de inicio de 13V
El voltaje de funcionamiento ranga entre 11.5V y 23.5V
Ciclo de alta trabajo hasta el 70%
Frecuencia de conmutación de 115 kHz
Capacidad de potencia de salida de 10 vatios
Apagado térmico y protección contra sobrecorriente
Ventajas de productos
La alta integración reduce el recuento de componentes externos
Flexible para múltiples topologías convertidores
Vida operativa larga con características de seguridad robustas
Alta eficiencia energética con bajo consumo de energía en espera
Parámetros técnicos clave
Voltaje - Desglose: 800V
Topología: Buck, Buck-Bost, Flyback
Voltaje - Inicio: 13 V
Voltaje - Suministro (VCC/VDD): 11.5V ~ 23.5V
Ciclo de trabajo: 70%
Frecuencia - Cambio: 115 kHz
Power (Watts): 10 W
Características de calidad y seguridad
Limitante actual
Protección de la temperatura sobre
Diseñado para una alta fiabilidad y robustez
Compatibilidad
Compatible con varias topologías convertidor
Adecuado para muchas aplicaciones de energía con condiciones de carga variable
Áreas de aplicación
Alimentación de modo conmutado (SMPS)
Aplicaciones adaptadoras y de cargadores
Suministros auxiliares (por ejemplo, para televisores, electrodomésticos, etc.)
Ciclo de vida del producto
Estado del producto: activo
Actualmente no está cerca de la interrupción
Las actualizaciones o los modelos de reemplazo pueden estar disponibles
Varias razones clave para elegir este producto
Capacidad de alta tensión adecuada para entornos eléctricos desafiantes
El soporte de topología múltiple mejora la flexibilidad de diseño
Las bajas pérdidas de energía contribuyen a los diseños de eficiencia energética
Protección de fallas integral aumenta la confiabilidad del sistema
El paquete de hoyos facilita el diseño de PCB y el proceso de soldadura
El ciclo de vida largo con estado activo garantiza la disponibilidad del producto para proyectos en curso
