Número de pieza del fabricante
Viper06hn
Fabricante
Stmicroelectronics
Introducción

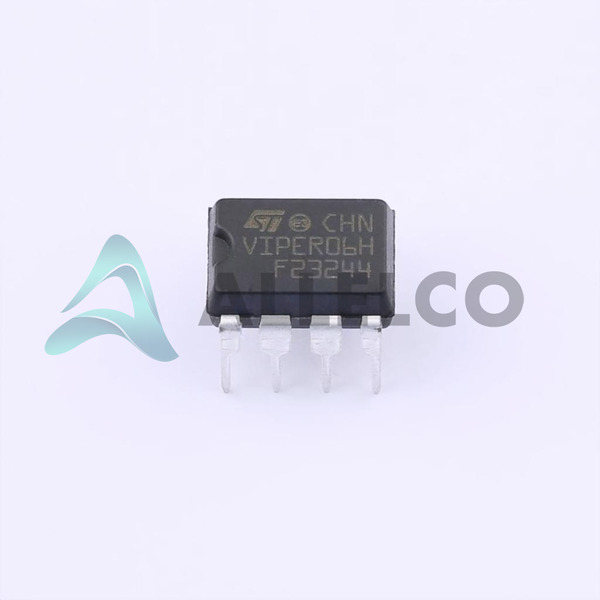

El VIPER06HN es un IC de administración de energía de alto rendimiento de STMicroelectronics diseñado para aplicaciones de conversión de AC/DC y conmutación fuera de línea.
Características del producto y rendimiento
MOSFET de potencia de avalancha integrada de 800V
Ciclo de trabajo ajustable hasta el 70%
Frecuencia de operación a 115 kHz
Apagado incorporado de encierro de arranque suave y error
Temperatura de funcionamiento extendida de -40 ° C a 150 ° C (TJ)
Inicio de voltaje a 13 V con un rango de suministro de 11.5V a 23.5V
Potencia máxima de hasta 8W en una red de amplio rango
Ventajas de productos
Capacidades de alto voltaje y robustez
Ahorrar energía con su bajo poder de espera
Alta integración que conduce a un recuento de componentes reducidos
Protección de sobretemperatura para una mejor fiabilidad
Adecuado para topologías de Buck y Flyback
Parámetros técnicos clave
Voltaje - Desglose: 800V
Topología: Buck, Flyback
Voltaje - Inicio: 13V
Voltaje - Suministro (VCC/VDD): 11.5V ~ 23.5V
Ciclo de trabajo: 70%
Frecuencia - Cambio: 115 kHz
Power (Watts): 8W
Temperatura de funcionamiento: -40 ° C ~ 150 ° C (TJ)
Características de calidad y seguridad
Protección de fallas limitante de corriente
Detección de errores de circuito abierto
Protección de sobre-temperatura con reinicio automático
Compatibilidad
Compatible con varios diseños de convertidor de dinero y volante
Se puede utilizar en una amplia gama de aplicaciones de fuente de alimentación
Admite topologías aisladas y no aisladas
Áreas de aplicación
Suministros de consumo electrónica
Sistemas de hogar inteligentes
Infraestructura de medición e infraestructura inteligente
Suministros de energía de control industrial
Suministros auxiliares para electrodomésticos
Ciclo de vida del producto
El estado del producto está activo
No se informa que se está acercando la interrupción
Stmicroelectronics actualiza con frecuencia su serie con tecnologías más nuevas
Varias razones clave para elegir este producto
Altamente eficiente para la conservación del poder
Facilidad de diseño con parámetros ajustables
La confiabilidad del sistema mejorada debido a las características de protección incorporadas
Adecuado para una amplia gama de aplicaciones debido a topologías versátiles
Larga vida útil en condiciones duras
