Número de pieza del fabricante
Tyn412rg
Fabricante
stmicroelectronics
Introducción

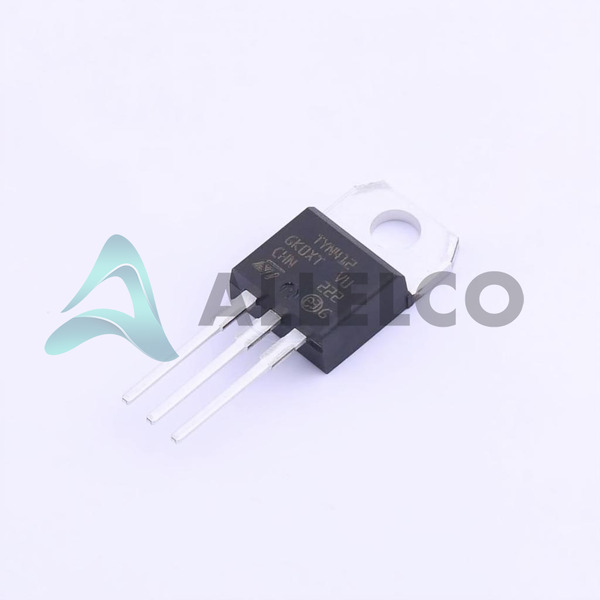

El TYN412RG es un rectificador controlado por silicio (SCR) de STMicroelectronics, diseñado para el control de fase en convertidores y aplicaciones de control de motores.
Características del producto y rendimiento
SCR de recuperación estándar
Voltaje fuera del estado de 400 V pico fuera del estado
Voltaje de gatillo de puerta máxima de 3 V
Corriente de activación máxima de 15 mA
6 V Voltaje máximo en estado
8 Una corriente promedio en el estado
12 A RMS Corriente en estado
Corriente de retención máxima de 30 mA
Corriente máxima de estado máxima de 5 µA
Corriente de pico de sobretensión no repetitiva 140A/145A para la corriente en el estado de 50/60Hz
Rango de temperatura de funcionamiento de -40 ° C a 125 ° C
Ventajas de productos
Capacidad de alta oleada
Corriente de disparo de baja puerta
Rango de desencadenación estable sobre la temperatura
Parámetros técnicos clave
Voltaje - Estado apagado: 400 V
Voltaje - gatillo de puerta (VGT) (máximo): 1.3 V
Actual - gatillo de puerta (IGT) (máximo): 15 mA
Voltaje - ON ESTADO (VTM) (MAX): 1.6 V
Actual - en estado (it (av)) (max): 8 a
Actual - en estado (IT (RMS)) (máximo): 12 a
Current - Hold (Ih) (Max): 30 mA
Corriente - Estado de apagado (máximo): 5 µA
Current - No Rep. Surge 50, 60Hz (ITSM): 140a, 145a
Características de calidad y seguridad
Alta confiabilidad y robustez en entornos exigentes
Compatibilidad
Montaje en agujeros adecuados para aplicaciones de propósito general
Compatible con dispositivos de tipo de paquete TO20-3
Áreas de aplicación
Control del motor
Conversión de potencia
Rectificadores controlados
Maquinaria industrial
Ciclo de vida del producto
El estado del producto está activo, lo que implica una producción y soporte continuos
No se han especificado reemplazos o actualizaciones, lo que significa disponibilidad a largo plazo
Varias razones clave para elegir este producto
Rendimiento comprobado en entornos industriales
Manejo de corriente de alta marea para aplicaciones difíciles
Altamente confiable en un amplio rango de temperatura
Facilidad de instalación con paquete de orificio a través de
Fabricante reconocido con soporte técnico global
