Número de pieza del fabricante
TPDV1240RG
Fabricante
Stmicroelectronics

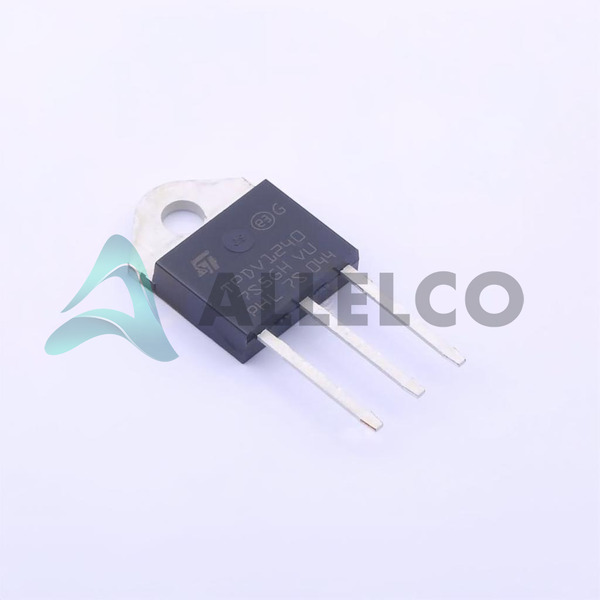

Introducción
TPDV1240RG, parte de la categoría de tiristores Triacs de Stmicroelectronics, está diseñada para un manejo de alto voltaje y corriente.Se destaca por su sólido rendimiento y confiabilidad en una variedad de aplicaciones de control de energía.
Características del producto y rendimiento
Tipo TRIAC: alternativo sin más que Snubbers, específicamente diseñado para mejorar el rendimiento en aplicaciones que requieren altas tasas de conmutación.
Capacidad de alto voltaje: soporta hasta 1.2 kV, adecuado para aplicaciones de alto voltaje.
Capacidad de alta corriente: admite una corriente RMS máxima en el estado de 40 A, asegurando la capacidad en escenarios de alta corriente.
El voltaje de activación de la puerta (VGT) se mantiene al máximo de 1,5 V, lo que permite desencadenantes de bajo voltaje.
Capacidad actual de sobretensión: altas corrientes de sobretensión no repetitivas de 350A (a 50Hz) y 370A (a 60Hz), ideal para aplicaciones propensas a sobretensiones.
Bajo activador de la puerta y corrientes de retención (IGT e IH) simplifican la conducción y la estabilidad en la operación.
La configuración única permite una implementación directa en diseños.
Rango de temperatura de funcionamiento amplio de -40 ° C a 125 ° C, lo que garantiza la confiabilidad en diversas condiciones ambientales.
Ventajas de productos
La operación sin SNUBBER facilita el uso en aplicaciones que requieren una alta conmutación sin la necesidad de circuitos desinfladores externos.
El montaje en agujeros de paso y el paquete Top-3 ofrecen facilidad de instalación y confiabilidad mecánica sólida.
Diseñado para una operación robusta en condiciones exigentes.
La compatibilidad con amplias temperaturas de funcionamiento mejora la usabilidad en diversas situaciones.
Parámetros técnicos clave
Estado de voltaje de apagado: 1.2 kV
Current on State (IT (RMS)) (máximo): 40 a
Disparador de puerta de voltaje (VGT) (máximo): 1.5 V
Current no representante Surge 50, 60Hz (ITSM): 350a, 370a
Disparador de la puerta actual (IGT) (máximo): 200 mA
Hold actual (IH) (Máx): 50 mA
Temperatura de funcionamiento: -40 ° C ~ 125 ° C (TJ)
Características de calidad y seguridad
La capacidad de corriente de alto aumento contribuye a una mayor seguridad y confiabilidad en posibles condiciones de sobrecarga.
El diseño robusto asegura un rendimiento confiable y la longevidad en condiciones estrictas.
Compatibilidad
Adecuado para su uso en una amplia gama de aplicaciones de conmutación de CA de alta potencia.
Adaptable con varios diseños de circuitos debido a sus características eléctricas versátiles.
Áreas de aplicación
Control de potencia de CA
Circuitos de control del motor
Atenuadores ligeros
Sistemas de regulación de calefacción
Relés de estado sólido
Ciclo de vida del producto
El estado del producto está activo, lo que indica una producción y disponibilidad continuas.
Soporte continuo de stmicroelectronics para reemplazos o actualizaciones si se produce una interrupción futura.
Varias razones clave para elegir este producto
Las capacidades de manejo de alto voltaje y corriente son ideales para aplicaciones exigentes.
Snubberless Design ofrece un rendimiento mejorado y una complejidad simplificada del circuito.
Versátil en una amplia gama de aplicaciones de conmutación de CA de alta potencia, desde la electrónica industrial hasta el consumo.
La reputación de la confiabilidad y el rendimiento de STMicroelectronics en la fabricación de semiconductores garantiza una elección de producto confiable.
Soporte integral y gestión del ciclo de vida del producto de un fabricante líder.
