CasaProductosProductos semiconductores discretosDiodos-rectificadores-matricesSTTH50W03CW

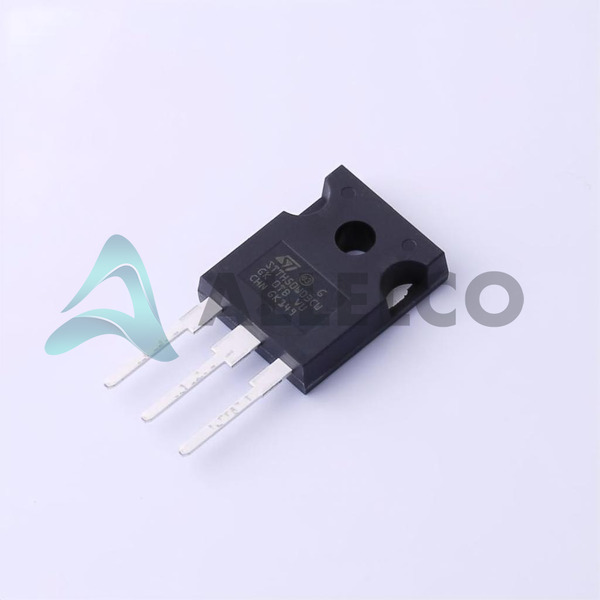

STTH50W03CW Image
STTH50W03CW Image - 1STTH50W03CW Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STTH50W03CW - STMicroelectronics

Fabricante Número de pieza
STTH50W03CW
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STTH50W03CW
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE ARRAY GP 300V 25A TO247
Embalaje
TO-247
Ficha de datos
1.STTH50W03CW.pdf ...

Hojas de datos

STTH50W03CW.pdf

Ensamblaje de PCN/origen

IPD/15/9111 16/Mar/2015.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 16993
  • Precio unitario: $1.601
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.601 $1.60
10+ $1.393 $13.93
30+ $1.262 $37.86
100+ $1.127 $112.70
500+ $1.067 $533.50
1000+ $1.041 $1,041.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STTH50W03CW
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STTH50W03CW con especificaciones similares a STMicroelectronics - STTH50W03CW

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 1.5 V @ 25 A
Voltaje - Inverso (Vr) (máx) 300 V
Tecnología Standard
Paquete del dispositivo TO-247
Velocidad Fast Recovery =< 500ns, > 200mA (Io)
Serie ECOPACK®2
Tiempo de recuperación inversa (trr) 27 ns
Atributo del producto Valor del atributo
Paquete / Cubierta TO-247-3
Paquete Tube
Temperatura de funcionamiento - Junction 175°C (Max)
Tipo de montaje Through Hole
configuración de diodo 1 Pair Common Cathode
Corriente - Fuga inversa a Vr 15 µA @ 300 V
Corriente - rectificada media (Io) (por Diode) 25A
Número de producto base STTH50

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STTH50W03CW

Fabricante

Stmicroelectronics

Introducción

Diodos rectificadores de alta potencia en un paquete To-247

Características del producto y rendimiento

Capacidad de corriente hacia adelante alta hasta 25A

Plaza de voltaje de avance bajo de 1.5V @ 25A

Tiempo de recuperación inversa rápida de 27ns

Alta calificación de voltaje inverso de hasta 300 V

Adecuado para la rectificación de alta potencia en aplicaciones industriales y automotrices

Ventajas de productos

Excelente rendimiento térmico debido al paquete To-247

Diseño confiable y robusto para entornos exigentes

Optimizado para la conversión de energía de alta eficiencia

COMPLANDE ROHS y sin halógeno

Parámetros técnicos clave

Corriente de fuga inversa: 15A @ 300V

Voltaje hacia adelante: 1.5V @ 25A

Temperatura de unión: 175 ° C (máximo)

Tiempo de recuperación inversa: 27ns

Características de calidad y seguridad

Cumple con la Directiva ROHS3

Protección de ESD

Excelente gestión térmica

Compatibilidad

Compatible con una amplia gama de sistemas electrónicos de potencia industrial y automotriz

Áreas de aplicación

Rectificación de alta potencia en equipos industriales

Suministros para la automatización industrial

Unidades de motor e inversores

Equipo de soldadura

Inversores solares

Suministros ininterrumpidos (UPS)

Ciclo de vida del producto

Producto actual, que no está a punto de interrumpir

Opciones de reemplazo y actualización disponibles

Varias razones clave para elegir este producto

Rectificación de alto rendimiento con bajas pérdidas

Diseño robusto y confiable para aplicaciones exigentes

Excelente gestión térmica y eficiencia

Cumplimiento de ROHS y halógeno para la sostenibilidad ambiental

Amplia compatibilidad e idoneidad para varios sistemas de energía industrial y automotriz

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STTH50W03CW

Atributo del producto STTH50W03CW STTH506TTI STTH50W06SW STTH506B
Número de pieza STTH50W03CW STTH506TTI STTH50W06SW STTH506B
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Voltaje - Inverso (Vr) (máx) 300 V 600 V 600 V 600 V
Tensión - directo (Vf) (Max) Si @ 1.5 V @ 25 A 3.6 V @ 5 A 2.4 V @ 50 A 1.85 V @ 5 A
configuración de diodo 1 Pair Common Cathode 1 Pair Series Connection - -
Temperatura de funcionamiento - Junction 175°C (Max) 150°C (Max) 175°C (Max) 175°C (Max)
Paquete / Cubierta TO-247-3 TO-220-3 TO-247-3 TO-252-3, DPak (2 Leads + Tab), SC-63
Paquete Tube Tube Tube Tube
Tipo de montaje Through Hole Through Hole Through Hole Surface Mount
Tecnología Standard Standard Standard Standard
Corriente - Fuga inversa a Vr 15 µA @ 300 V 6 µA @ 600 V 50 µA @ 600 V 5 µA @ 600 V
Paquete del dispositivo TO-247 TO-220AB Insulated TO-247 DPAK
Velocidad Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io)
Tiempo de recuperación inversa (trr) 27 ns 25 ns 45 ns 50 ns
Serie ECOPACK®2 - - -
Número de producto base STTH50 STTH506 STTH50 STTH506
Corriente - rectificada media (Io) (por Diode) 25A 5A - -

STTH50W03CW Hoja de datos PDF

Descargue las hojas de datos PDF STTH50W03CW y la documentación STMicroelectronics para STTH50W03CW - STMicroelectronics.

Hojas de datos
STTH50W03CW.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf Mult Dev Mold Compound Chg 6/May/2019.pdf
Ensamblaje de PCN/origen
IPD/15/9111 16/Mar/2015.pdf
