Número de pieza del fabricante

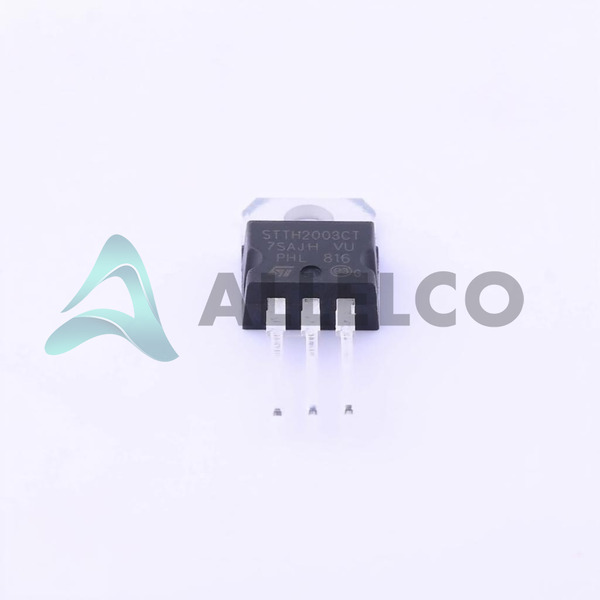

STTH2003CT
Fabricante
Stmicroelectronics
Introducción
Diodo rectificador rápido de alta potencia
Características del producto y rendimiento
Alta capacidad de corriente de hasta 10a por diodo
Tiempo de recuperación rápido de 35ns
Baja de voltaje de avance de 1.25V a 10a
Alta calificación de voltaje inverso de hasta 300 V
Adecuado para suministros de motor de interruptor de alta frecuencia y aplicaciones de accionamiento del motor
Ventajas de productos
Excelente eficiencia y rendimiento térmico
Diseño robusto para operaciones confiables
Compacto al paquete de 220 para un montaje fácil
Parámetros técnicos clave
Fuga inversa actual @ VR: 20 A @ 300 V
Voltaje hacia adelante (vf) (max) @ if: 1.25 v @ 10 a
Tecnología: estándar
Junta de temperatura de funcionamiento: 175 ° C (máximo)
Tiempo de recuperación inversa (TRR): 35 ns
Voltaje DC Reverse (VR) (Max): 300 V
Velocidad: Recuperación rápida =< 500ns, > 200MA (IO)
Promedio actual rectificado (io) (por diodo): 10a
Configuración de diodos: 1 par cátodo común
Características de calidad y seguridad
ROHS3 Cumplante
Paquete TO20 para alta fiabilidad y rendimiento térmico
Compatibilidad
Adecuado para una amplia gama de aplicaciones de fuente de alimentación de modo de interruptor de alta potencia y accionamiento de motor
Áreas de aplicación
Suministros de alimentación de modo de interruptor
Impulso del motor
Electrónica industrial y de consumo
Ciclo de vida del producto
Actualmente disponible
No hay información sobre la próxima interrupción o reemplazos
Varias razones clave para elegir este producto
Alta capacidad de corriente de hasta 10a por diodo
Tiempo de recuperación rápido de 35ns para mejorar la eficiencia
Baja caída de voltaje hacia adelante de 1.25 V a 10a para una pérdida de potencia reducida
Alta calificación de voltaje inverso de hasta 300 V para aplicaciones versátiles
Diseño robusto y paquete compacto a 220 para una solución confiable y fácil de usar
