Número de pieza del fabricante

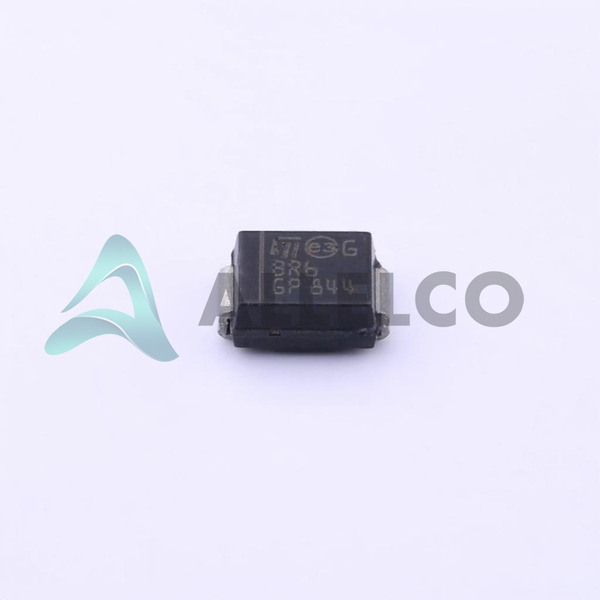

STTH1R06U
Fabricante
Stmicroelectronics
Introducción
El STTH1R06U es un diodo de rectificador de recuperación rápido en un paquete SMB, diseñado para aplicaciones de fuente de alimentación de modo conmutado de alta frecuencia (SMPS).
Características del producto y rendimiento
Tiempo de recuperación rápido de 45 ns
Corriente de recuperación inversa baja
Voltaje inverso alto de 600 V
Corriente rectificada promedio de 1 a
Baja caída de voltaje hacia adelante de 1.7 V a 1 A
Ventajas de productos
Adecuado para aplicaciones SMPS de alta frecuencia
Características de conmutación rápida para mejorar la eficiencia
Paquete SMB compacto para diseños con restricciones espaciales
Compatible con ROHS y sin halógeno para el cumplimiento ambiental
Parámetros técnicos clave
Voltaje DC Reverse (VR) (máximo): 600 V
Promedio actual rectificado (io): 1 a
Voltaje hacia adelante (vf) (max) @ if: 1.7 v @ 1 a
Tiempo de recuperación inversa (TRR): 45 ns
Junta de temperatura de funcionamiento: 175 ° C (máximo)
Características de calidad y seguridad
ROHS3 Cumplante
Sin halógeno
Compatibilidad
Paquete de montaje en superficie (SMB)
Adecuado para aplicaciones SMPS de alta frecuencia
Áreas de aplicación
Alimentación de modo conmutado (SMPS)
Circuitos de corrección del factor de potencia (PFC)
Electrónica industrial y de consumo
Ciclo de vida del producto
El STTH1R06U es un producto activo y no está cerca de la interrupción.
Los productos de reemplazo o mejorado pueden estar disponibles en el futuro.
Razones clave para elegir este producto
Características de conmutación rápida para mejorar la eficiencia en SMPS
Capacidad de manitaje y corriente de alta tensión inversa
Paquete SMB compacto para diseños con restricciones espaciales
Cumplimiento de ROHS y halógeno para la sostenibilidad ambiental
Confiabilidad y rendimiento comprobados de un fabricante de buena reputación
