CasaProductosProductos semiconductores discretosDiodos-rectificadores-SingleSTTH1502D

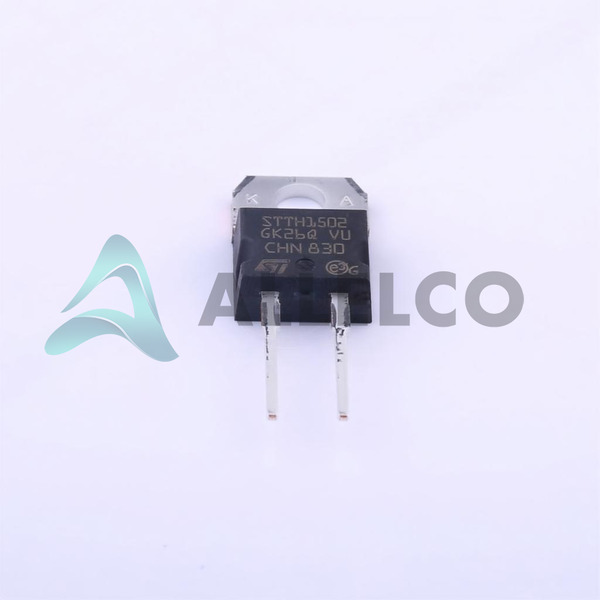

STTH1502D Image
STTH1502D Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STTH1502D - STMicroelectronics

Fabricante Número de pieza
STTH1502D
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STTH1502D
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE GEN PURP 200V 15A TO220AC
Embalaje
TO-220AC
Ficha de datos
1.STTH1502D.pdf ...

Hojas de datos

STTH1502.pdf

Diseño/especificación de PCN

Mult Dev Adv Material Notice 8/Apr/2019.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 58010
  • Precio unitario: $0.602
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.602 $0.60
10+ $0.50 $5.00
50+ $0.448 $22.40
100+ $0.397 $39.70
500+ $0.367 $183.50
1000+ $0.351 $351.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STTH1502D
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STTH1502D con especificaciones similares a STMicroelectronics - STTH1502D

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 1.1 V @ 15 A
Voltaje - Inverso (Vr) (máx) 200 V
Tecnología Standard
Paquete del dispositivo TO-220AC
Velocidad Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Tiempo de recuperación inversa (trr) 36 ns
Atributo del producto Valor del atributo
Paquete / Cubierta TO-220-2
Paquete Tube
Temperatura de funcionamiento - Junction 175°C (Max)
Tipo de montaje Through Hole
Corriente - Fuga inversa a Vr 10 µA @ 200 V
Corriente - rectificada media (Io) 15A
Capacitancia Vr, F -
Número de producto base STTH1502

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STTH1502D

Fabricante

Stmicroelectronics

Introducción

El STTH1502D es un diodo de rectificador de silicio de alta velocidad en un paquete TO20AC.

Características del producto y rendimiento

Tiempo de recuperación rápido de 36 ns

Calificación de voltaje inverso alto de 200 V

Corriente rectificada promedio alta de 15 A

Baja caída de voltaje hacia adelante de 1.1 V a 15 A

Adecuado para su uso en aplicaciones de conmutación de alta frecuencia y alta potencia

Ventajas de productos

Excelente rendimiento de alta frecuencia

Conversión de potencia eficiente

Diseño confiable y robusto

Compacto al paquete de 220ac

Parámetros técnicos clave

Corriente de fuga inversa: 10 A @ 200 V

Voltaje hacia adelante: 1.1 V @ 15 A

Rango de temperatura de funcionamiento: -55 ° C a +175 ° C

Tiempo de recuperación inversa: 36 ns

Voltaje inverso: 200 V

Corriente rectificada promedio: 15 A

Características de calidad y seguridad

ROHS3 Cumplante

Diseñado y fabricado con estándares de alta calidad

Compatibilidad

Adecuado para su uso en una amplia gama de aplicaciones de conmutación de alta frecuencia y alta potencia

Áreas de aplicación

Suministros de alimentación de modo de interruptor

Fuentes ininterrumpibles

Impulso del motor

Equipo de soldadura

Equipo industrial y médico

Ciclo de vida del producto

Este producto es una parte activa y ampliamente utilizada en el mercado.

Las opciones de reemplazo o actualización están disponibles en Stmicroelectronics y otros fabricantes.

Razones clave para elegir este producto

Excelente rendimiento de alta frecuencia para una conversión de energía eficiente

Altas clasificaciones de voltaje y corriente para operación confiable

Paquete compacto y robusto de 220AC

Cumplimiento de ROHS3 para la seguridad ambiental

Disponible en un fabricante de confianza, Stmicroelectronics

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STTH1502D

Atributo del producto STTH1502DI STTH1512D STTH1502FP STTH1506DPI
Número de pieza STTH1502DI STTH1512D STTH1502FP STTH1506DPI
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Velocidad - - - -
Tensión - directo (Vf) (Max) Si @ - - - -
Tiempo de recuperación inversa (trr) - - - -
Corriente - Fuga inversa a Vr - - - -
Voltaje - Inverso (Vr) (máx) - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Serie - - - -
Corriente - rectificada media (Io) - - - -
Temperatura de funcionamiento - Junction - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Número de producto base - DAC34H84 MAX500 ADS62P42
Capacitancia Vr, F - - - -
Tecnología - - - -

STTH1502D Hoja de datos PDF

Descargue las hojas de datos PDF STTH1502D y la documentación STMicroelectronics para STTH1502D - STMicroelectronics.

Hojas de datos
STTH1502.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf
Ensamblaje de PCN/origen
Mult Dev Mold Compound Chg 1/May/2019.pdf
