CasaProductosProductos semiconductores discretosDiodos-rectificadores-matricesSTTH100W04CW

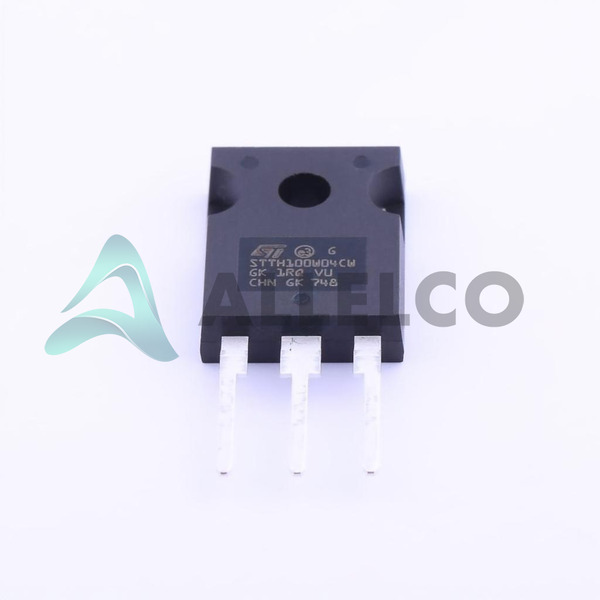

STTH100W04CW Image
STTH100W04CW Image - 1STTH100W04CW Image - 2STTH100W04CW Image - 3
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STTH100W04CW - STMicroelectronics

Fabricante Número de pieza
STTH100W04CW
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STTH100W04CW
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE ARRAY GP 400V 50A TO247
Embalaje
TO-247
Ficha de datos
1.STTH100W04CW.pdf ...

Hojas de datos

STTH100W04C.pdf

Ensamblaje de PCN/origen

IPG/14/8475 16/May/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 10127
  • Precio unitario: $3.195
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $3.195 $3.20
10+ $2.788 $27.88
30+ $2.545 $76.35
90+ $2.30 $207.00
510+ $2.187 $1,115.37
960+ $2.137 $2,051.52
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STTH100W04CW
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STTH100W04CW con especificaciones similares a STMicroelectronics - STTH100W04CW

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 1.45 V @ 50 A
Voltaje - Inverso (Vr) (máx) 400 V
Tecnología Standard
Paquete del dispositivo TO-247
Velocidad Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Tiempo de recuperación inversa (trr) 50 ns
Atributo del producto Valor del atributo
Paquete / Cubierta TO-247-3
Paquete Tube
Temperatura de funcionamiento - Junction 175°C (Max)
Tipo de montaje Through Hole
configuración de diodo 1 Pair Common Cathode
Corriente - Fuga inversa a Vr 25 µA @ 400 V
Corriente - rectificada media (Io) (por Diode) 50A
Número de producto base STTH100

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STTH100W04CW

Fabricante

Stmicroelectronics

Introducción

Diodo rectificador de alta potencia

Características del producto y rendimiento

Tiempo de recuperación rápido de 50 ns

Caída de voltaje de avance bajo de 1.45 v @ 50 A

Alta capacidad de voltaje inverso de 400 V

Corriente rectificada promedio alta de 50 por periód

Tecnología estándar

Ventajas de productos

Conversión de potencia eficiente

Rendimiento confiable

Diseño compacto y robusto

Parámetros técnicos clave

Corriente de fuga inversa: 25 A @ 400 V

Voltaje hacia adelante: 1.45 V @ 50 A

Temperatura de funcionamiento: -175 ° C (máximo)

Tiempo de recuperación inversa: 50 ns

Voltaje inverso: 400 V

Velocidad: recuperación rápida (≤ 500 ns,> 200 mA)

Corriente rectificada promedio: 50 A por diodo

Configuración de diodos: 1 par cátodo común

Características de calidad y seguridad

ROHS3 Cumplante

Paquete robusto a 247

Compatibilidad

Montaje en agujero

Áreas de aplicación

Conversión y control de energía

Rectificación en suministros de alimentación

Electrónica industrial y de consumo

Ciclo de vida del producto

Modelo de producción actual

Los reemplazos y las actualizaciones pueden estar disponibles

Razones clave para elegir este producto

Conversión de potencia eficiente con una recuperación rápida y bajo voltaje hacia adelante

Rendimiento confiable y robusto

Capacidades de manitaciones y manipulación de corriente de alto voltaje

Compacto y fácil de integrar el diseño

Cumplimiento de la seguridad de la industria y los estándares ambientales

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STTH100W04CW

Atributo del producto STTH100W04CW STTH100W06CW STTH1008DTI STTH102
Número de pieza STTH100W04CW STTH100W06CW STTH1008DTI STTH102
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Tiempo de recuperación inversa (trr) 50 ns 75 ns 55 ns 20 ns
Tecnología Standard Standard Standard Standard
Corriente - rectificada media (Io) (por Diode) 50A 50A 10A -
Tensión - directo (Vf) (Max) Si @ 1.45 V @ 50 A 1.45 V @ 50 A 2.5 V @ 10 A 970 mV @ 1 A
Paquete Tube Tube Tube Cut Tape (CT)
Paquete del dispositivo TO-247 TO-247-3 TO-220AC DO-41
Velocidad Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io) Fast Recovery =< 500ns, > 200mA (Io)
Temperatura de funcionamiento - Junction 175°C (Max) 175°C (Max) -65°C ~ 175°C 175°C (Max)
Serie - - - -
configuración de diodo 1 Pair Common Cathode 1 Pair Common Cathode 1 Pair Series Connection -
Número de producto base STTH100 STTH100 STTH10 STTH102
Voltaje - Inverso (Vr) (máx) 400 V 600 V 800 V 200 V
Corriente - Fuga inversa a Vr 25 µA @ 400 V 20 µA @ 600 V 20 µA @ 800 V 1 µA @ 200 V
Paquete / Cubierta TO-247-3 TO-247-3 TO-220-2 DO-204AL, DO-41, Axial
Tipo de montaje Through Hole Through Hole Through Hole Through Hole

STTH100W04CW Hoja de datos PDF

Descargue las hojas de datos PDF STTH100W04CW y la documentación STMicroelectronics para STTH100W04CW - STMicroelectronics.

Hojas de datos
STTH100W04C.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf Mult Dev Mold Compound Chg 6/May/2019.pdf
Ensamblaje de PCN/origen
IPG/14/8475 16/May/2014.pdf
