CasaProductosProductos semiconductores discretosDiodos-rectificadores-matricesSTPSC20H12CWL

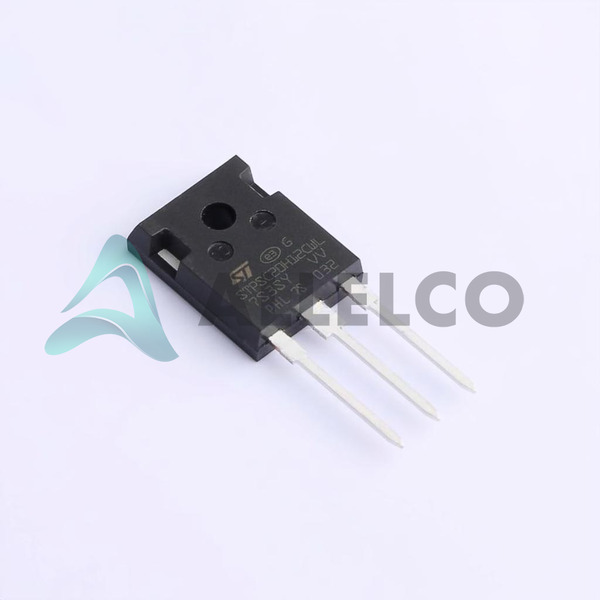

STPSC20H12CWL Image
STPSC20H12CWL Image - 1STPSC20H12CWL Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STPSC20H12CWL - STMicroelectronics

Fabricante Número de pieza
STPSC20H12CWL
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STPSC20H12CWL
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE ARRAY SCHOTTKY 1200V TO247
Embalaje
TO-247-3
Ficha de datos
1.STPSC20H12CWL.pdf ...

Hojas de datos

STPSC20H12C Datasheet.pdf

Diseño/especificación de PCN

SIC 1200V 06-Apr-2022.pdf

Ensamblaje de PCN/origen

STPSCxxH12xx 21/Apr/2023.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 4006
  • Precio unitario: $6.557
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $6.557 $6.56
10+ $5.785 $57.85
30+ $5.315 $159.45
100+ $4.92 $492.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STPSC20H12CWL
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STPSC20H12CWL con especificaciones similares a STMicroelectronics - STPSC20H12CWL

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 1.5 V @ 10 A
Voltaje - Inverso (Vr) (máx) 1200 V
Tecnología SiC (Silicon Carbide) Schottky
Paquete del dispositivo TO-247-3
Velocidad No Recovery Time > 500mA (Io)
Serie ECOPACK®
Tiempo de recuperación inversa (trr) 0 ns
Atributo del producto Valor del atributo
Paquete / Cubierta TO-247-3
Paquete Tube
Temperatura de funcionamiento - Junction -40°C ~ 175°C
Tipo de montaje Through Hole
configuración de diodo 1 Pair Common Cathode
Corriente - Fuga inversa a Vr 60 µA @ 1200 V
Corriente - rectificada media (Io) (por Diode) 25A
Número de producto base STPSC20

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STPSC20H12CWL

Fabricante

Stmicroelectronics

Introducción

Diodo Schottky de carburo de silicio de alto rendimiento (sic)

Características del producto y rendimiento

Muy bajo caída de voltaje hacia adelante

Tiempo de recuperación inversa extremadamente rápido (0 ns)

Voltaje de bloqueo alto (1200 V)

Corriente rectificada promedio alta (25 por por diodo)

Baja corriente de fuga

Rango de temperatura de funcionamiento amplio (-40 ° C a 175 ° C)

Ventajas de productos

Excelente eficiencia y densidad de potencia

Pérdidas de conmutación reducidas

Gestión térmica mejorada

Diseño confiable y robusto

Parámetros técnicos clave

Voltaje DC Reverse (VR) (máximo): 1200 V

Promedio actual rectificado (io) (por diodo): 25 a

Voltaje hacia adelante (vf) (max) @ if: 1.5 v @ 10 a

Tiempo de recuperación inversa (TRR): 0 ns

Junta de temperatura de funcionamiento: -40 ° C ~ 175 ° C

Características de calidad y seguridad

ROHS3 Cumplante

Paquete robusto a 247-3

Compatibilidad

Montaje en agujero

Áreas de aplicación

Electrónica de potencia

Equipo industrial

Sistemas de energía renovable

Vehículos eléctricos

Impulso del motor

Ciclo de vida del producto

Actualmente disponible

Sin indicación de interrupción

Las posibles actualizaciones o reemplazos pueden estar disponibles en el futuro

Varias razones clave para elegir este producto

Excelente rendimiento y eficiencia

Capacidad de conmutación extremadamente rápida

Amplio rango de temperatura de funcionamiento

Diseño confiable y robusto

Compatibilidad con varias aplicaciones

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STPSC20H12CWL

Atributo del producto STPSC20H12CWY STPSC20H065CWLY STPSC20H065CW STPSC20H065CT
Número de pieza STPSC20H12CWY STPSC20H065CWLY STPSC20H065CW STPSC20H065CT
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Temperatura de funcionamiento - Junction - - - -
Tiempo de recuperación inversa (trr) - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Tensión - directo (Vf) (Max) Si @ - - - -
Velocidad - - - -
configuración de diodo - - - -
Tecnología - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Número de producto base - DAC34H84 MAX500 ADS62P42
Corriente - rectificada media (Io) (por Diode) - - - -
Serie - - - -
Corriente - Fuga inversa a Vr - - - -
Voltaje - Inverso (Vr) (máx) - - - -

STPSC20H12CWL Hoja de datos PDF

Descargue las hojas de datos PDF STPSC20H12CWL y la documentación STMicroelectronics para STPSC20H12CWL - STMicroelectronics.

Hojas de datos
STPSC20H12C Datasheet.pdf
Diseño/especificación de PCN
SIC 1200V 06-Apr-2022.pdf
Ensamblaje de PCN/origen
STPSCxxH12xx 21/Apr/2023.pdf
