CasaProductosProductos semiconductores discretosDiodos-rectificadores-matricesSTPS10H100CFP

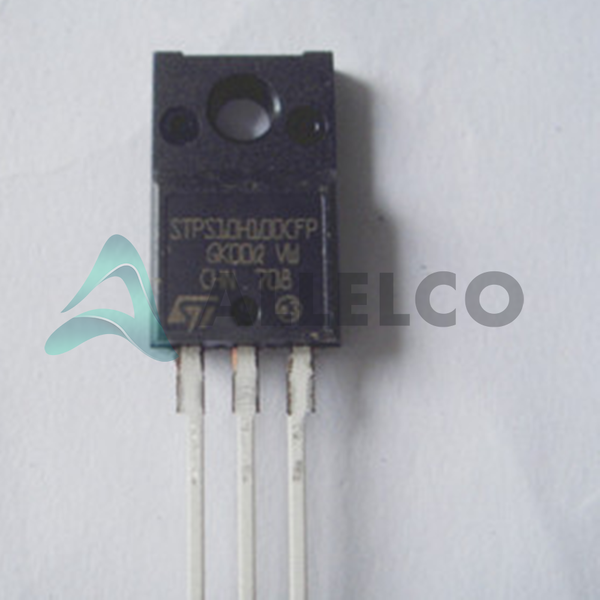

STPS10H100CFP Image
STPS10H100CFP Image - 1STPS10H100CFP Image - 2STPS10H100CFP Image - 3
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STPS10H100CFP - STMicroelectronics

Fabricante Número de pieza
STPS10H100CFP
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STPS10H100CFP
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE ARRAY SCHOTTKY 100V TO220F
Embalaje
TO-220FP
Ficha de datos
1.STPS10H100CFP.pdf ...

Ensamblaje de PCN/origen

IPG/14/8597 17/Jul/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 62300
  • Precio unitario: $1.379
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.379 $1.38
10+ $1.347 $13.47
30+ $1.325 $39.75
100+ $1.304 $130.40
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STPS10H100CFP
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STPS10H100CFP con especificaciones similares a STMicroelectronics - STPS10H100CFP

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 730 mV @ 5 A
Voltaje - Inverso (Vr) (máx) 100 V
Tecnología Schottky
Paquete del dispositivo TO-220FP
Velocidad Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Paquete / Cubierta TO-220-3 Full Pack
Atributo del producto Valor del atributo
Paquete Tube
Temperatura de funcionamiento - Junction 175°C (Max)
Tipo de montaje Through Hole
configuración de diodo 1 Pair Common Cathode
Corriente - Fuga inversa a Vr 3.5 µA @ 100 V
Corriente - rectificada media (Io) (por Diode) 5A
Número de producto base STPS10

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STPS10H100CFP

Fabricante

Stmicroelectronics

Introducción

Diodo Schottky de alta eficiencia en un paquete a 220FP para aplicaciones de fuente de alimentación y convertidores.

Características del producto y rendimiento

Tiempo de recuperación rápido de ≤ 500 ns

Voltaje inverso de hasta 100 V

Corriente rectificada promedio por diodo hasta 5 A

Baja caída de voltaje hacia adelante de 730 mV a 5 A

Temperatura de unión de hasta 175 ° C

Ventajas de productos

Conversión de potencia eficiente

Diseño compacto

Operación confiable a altas temperaturas

Parámetros técnicos clave

Corriente de fuga inversa: 3.5 A @ 100 V

Voltaje hacia adelante: 730 MV @ 5 A

Tiempo de recuperación: ≤ 500 ns

Voltaje inverso: 100 V

Corriente rectificada promedio: 5 A por diodo

Características de calidad y seguridad

ROHS3 Cumplante

Paquete de 220FP para un rendimiento térmico confiable

Compatibilidad

Adecuado para su uso en la fuente de alimentación y aplicaciones convertidor

Áreas de aplicación

Fuente de alimentación

Convertidores DC-DC

Electrónica automotriz

Equipo industrial

Ciclo de vida del producto

Actualmente en producción

No se planea la interrupción o el reemplazo

Razones clave para elegir este producto

Alta eficiencia para mejorar el rendimiento del sistema

Paquete compacto para diseños con restricciones espaciales

Operación confiable a altas temperaturas

Cumplimiento de ROHS3 para la responsabilidad ambiental

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STPS10H100CFP

Atributo del producto STPS10H100CG-TR STPS10H100CT STPS10H100CG STPS1060
Número de pieza STPS10H100CG-TR STPS10H100CT STPS10H100CG STPS1060
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics Diodes Incorporated
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
configuración de diodo - - - -
Corriente - rectificada media (Io) (por Diode) - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Temperatura de funcionamiento - Junction - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tensión - directo (Vf) (Max) Si @ - - - -
Velocidad - - - -
Serie - - - -
Corriente - Fuga inversa a Vr - - - -
Tecnología - - - -
Voltaje - Inverso (Vr) (máx) - - - -

STPS10H100CFP Hoja de datos PDF

Descargue las hojas de datos PDF STPS10H100CFP y la documentación STMicroelectronics para STPS10H100CFP - STMicroelectronics.

Hojas de datos
STPS10H100CT/CG/CR/CFP.pdf
Ensamblaje de PCN/origen
IPG/14/8597 17/Jul/2014.pdf
