CasaProductosProductos semiconductores discretosDiodos-rectificadores-SingleSTPS0560Z

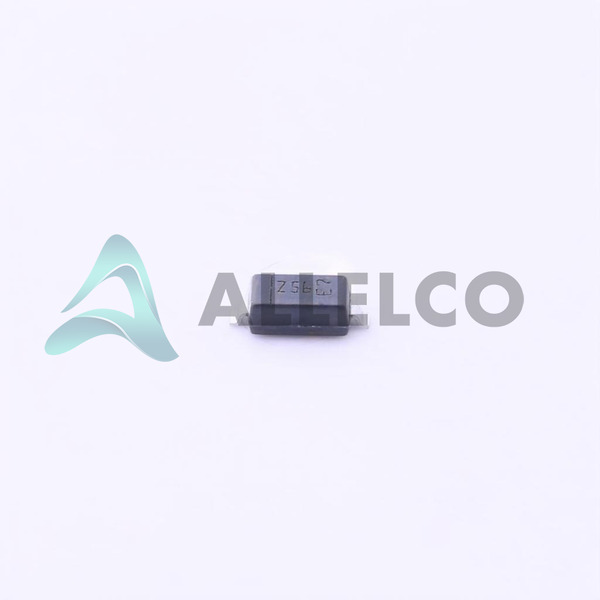

STPS0560Z Image
STPS0560Z Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STPS0560Z - STMicroelectronics

Fabricante Número de pieza
STPS0560Z
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STPS0560Z
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE SCHOTTKY 60V 500MA SOD123
Embalaje
SOD-123
Ficha de datos
1.STPS0560Z.pdf ...

Hojas de datos

STPS0540Z, STPS0560Z.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 230650
  • Precio unitario: $0.066
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
5+ $0.066 $0.33
50+ $0.053 $2.65
150+ $0.047 $7.05
500+ $0.042 $21.00
3000+ $0.037 $111.00
6000+ $0.035 $210.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STPS0560Z
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STPS0560Z con especificaciones similares a STMicroelectronics - STPS0560Z

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 530 mV @ 500 mA
Voltaje - Inverso (Vr) (máx) 60 V
Tecnología Schottky
Paquete del dispositivo SOD-123
Velocidad Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Paquete / Cubierta SOD-123
Atributo del producto Valor del atributo
Paquete Tape & Reel (TR)
Temperatura de funcionamiento - Junction 150°C (Max)
Tipo de montaje Surface Mount
Corriente - Fuga inversa a Vr 50 µA @ 60 V
Corriente - rectificada media (Io) 500mA
Capacitancia Vr, F -
Número de producto base STPS0560

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STPS0560Z

Fabricante

Stmicroelectronics

Introducción

El STPS0560Z es un diodo de rectificador Schottky de alta velocidad en un paquete de montaje de superficie SOD-123.

Características del producto y rendimiento

Tecnología Schottky para un tiempo de recuperación rápido de menos de 500 ns

Capaz de manejar una corriente rectificada promedio de hasta 500 mA

Voltaje inverso máximo de 60 V

Captura de voltaje hacia adelante de 530 MV a 500 mA

Amplio rango de temperatura de funcionamiento de hasta 150 ° C

Ventajas de productos

Conversión de potencia eficiente con baja caída de voltaje hacia adelante

Continuación de alta velocidad para usar en aplicaciones de suministro de alimentación y potencia

Paquete de montaje de superficie compacto para diseño de ahorro de espacio

Parámetros técnicos clave

Corriente de fuga inversa: 50 μA a 60 V

Voltaje hacia adelante: 530 MV a 500 mA

Voltaje inverso: 60 V

Temperatura de unión: 150 ° C (máximo)

Velocidad de conmutación: recuperación rápida (≤ 500 ns)

Corriente rectificada promedio: 500 mA

Características de calidad y seguridad

ROHS3 Cumplante

Diseño confiable y duradero

Compatibilidad

Compatible con una amplia gama de dispositivos electrónicos y aplicaciones de conversión de energía

Áreas de aplicación

Fuente de alimentación

Convertidores de potencia

Equipo de telecomunicaciones

Electrónica industrial

Ciclo de vida del producto

Modelo de producción actual, sin planes de interrupción

Modelos de reemplazo o actualización disponibles si es necesario

Razones clave para elegir este producto

Rectificador Schottky de alto rendimiento con conmutación rápida y baja pérdida de energía

Paquete de montaje de superficie compacto para un diseño eficiente en el espacio

Confiable y compatible con ROHS3 para su uso en una variedad de aplicaciones

Soporte de historial y técnico probado de stmicroelectronics

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STPS0560Z

Atributo del producto STPS0520Z STPS0530Z STPS0540Z STPS0520M
Número de pieza STPS0520Z STPS0530Z STPS0540Z STPS0520M
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Voltaje - Inverso (Vr) (máx) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Velocidad - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Tipo de montaje - Surface Mount Through Hole Surface Mount
Tensión - directo (Vf) (Max) Si @ - - - -
Corriente - Fuga inversa a Vr - - - -
Tecnología - - - -
Serie - - - -
Corriente - rectificada media (Io) - - - -
Capacitancia Vr, F - - - -
Temperatura de funcionamiento - Junction - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42

STPS0560Z Hoja de datos PDF

Descargue las hojas de datos PDF STPS0560Z y la documentación STMicroelectronics para STPS0560Z - STMicroelectronics.

Hojas de datos
STPS0540Z, STPS0560Z.pdf
