CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTP7NK80ZFP

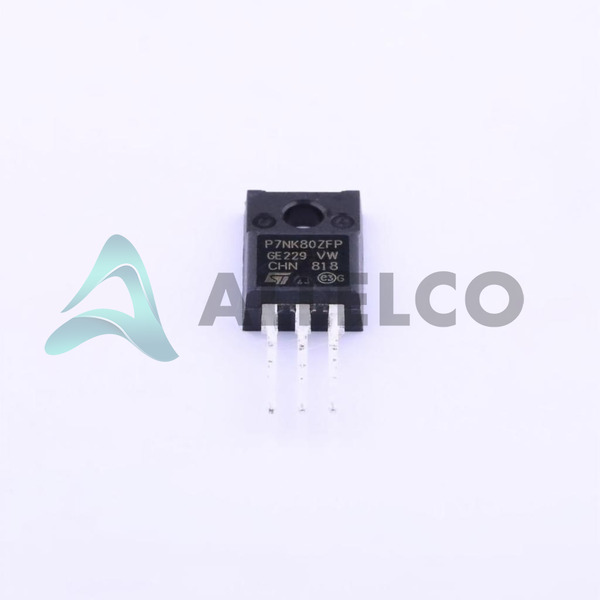

STP7NK80ZFP Image
STP7NK80ZFP Image - 1STP7NK80ZFP Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STP7NK80ZFP - STMicroelectronics

Fabricante Número de pieza
STP7NK80ZFP
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STP7NK80ZFP
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 800V 5.2A TO220FP
Embalaje
TO-220FP
Ficha de datos
1.STP7NK80ZFP.pdf ...

Hojas de datos

ST(B,P)7NK80Z(-1,FP).pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 32782
  • Precio unitario: $1.036
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.036 $1.04
10+ $0.911 $9.11
30+ $0.844 $25.32
100+ $0.767 $76.70
500+ $0.732 $366.00
1000+ $0.717 $717.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP7NK80ZFP
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP7NK80ZFP con especificaciones similares a STMicroelectronics - STP7NK80ZFP

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4.5V @ 100µA
Vgs (Max) ±30V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220FP
Serie SuperMESH™
RDS (Max) @Id, Vgs 1.8Ohm @ 2.6A, 10V
La disipación de energía (máximo) 30W (Tc)
Paquete / Cubierta TO-220-3 Full Pack
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 1138 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 56 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 800 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 5.2A (Tc)
Número de producto base STP7NK80

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STP7NK80ZFP

Fabricante

Stmicroelectronics

Introducción

Producto de semiconductores discretos

Transistores fets, MOSFETS single

Características del producto y rendimiento

ROHS3 Cumplante

Paquete de 220FP

Producto base STP7NK80

TO20-3 PAQUETO COMPLETO

Serie Supermesh

Envasado de tubo

Temperatura de funcionamiento: -55 ° C ~ 150 ° C (TJ)

Voltaje de drenaje a fuente (VDSS): 800 V

VGS (máximo): ± 30V

Rds on (max) @ id, VGS: 1.8ohm @ 2.6a, 10V

Tecnología MOSFET (óxido de metal)

Drenaje continuo actual (ID) @ 25 ° C: 5.2a (TC)

Capacitancia de entrada (CISS) (Max) @ VDS: 1138 pf @ 25 V

Disipación de potencia (MAX): 30W (TC)

Tipo de FET de canal N

VGS (th) (max) @ id: 4.5V @ 100A

Voltaje de accionamiento (máximo rds encendido, min rds encendido): 10V

CARGA DE GATE (QG) (MAX) @ VGS: 56 NC @ 10 V

A través del tipo de montaje del orificio

Ventajas de productos

Calificación de alto voltaje de hasta 800 V

Baja resistencia a la eficiencia mejorada

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C

Adecuado para una variedad de aplicaciones de conversión y control de energía

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 800V

RDS ON (MAX): 1.8OHM

Corriente de drenaje continuo (ID): 5.2a

Disipación de potencia (Max): 30W

Características de calidad y seguridad

ROHS3 Cumplante

Compatibilidad

Adecuado para una amplia gama de aplicaciones electrónicas de energía y conversión de energía

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Inversores

Convertidores

Sistemas de control industrial

Ciclo de vida del producto

Actualmente en producción

Los reemplazos y las actualizaciones pueden estar disponibles en el futuro

Razones clave para elegir este producto

Capacidad de manipulación de alto voltaje de hasta 800 V

Baja resistencia a la eficiencia mejorada

Amplio rango de temperatura de funcionamiento

Adecuado para una variedad de aplicaciones de conversión y control de energía

ROHS3 Cumple con consideraciones ambientales y de seguridad

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP7NK80ZFP

Atributo del producto STP7NK40ZFP STP7NK80Z STP7NK30Z STP7NK40Z
Número de pieza STP7NK40ZFP STP7NK80Z STP7NK30Z STP7NK40Z
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tecnología - - - -
Característica de FET - - - -
La disipación de energía (máximo) - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Vgs (Max) - - - -
VGS (th) (Max) @Id - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
RDS (Max) @Id, Vgs - - - -
Tipo FET - - - -
Serie - - - -
