CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTP5NK80ZFP

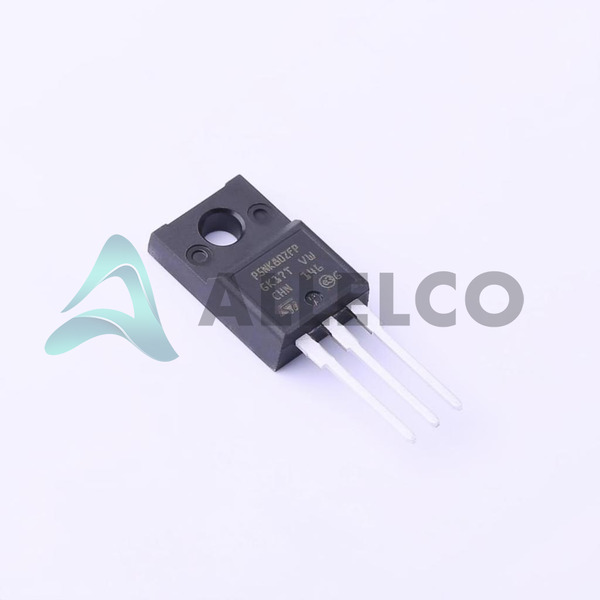

STP5NK80ZFP Image
STP5NK80ZFP Image - 1STP5NK80ZFP Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STP5NK80ZFP - STMicroelectronics

Fabricante Número de pieza
STP5NK80ZFP
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STP5NK80ZFP
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 800V 4.3A TO220FP
Embalaje
TO-220FP
Ficha de datos
1.STP5NK80ZFP.pdf ...

Hojas de datos

STP5NK80Z(FP).pdf

Ensamblaje de PCN/origen

IPG/14/8597 17/Jul/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 39202
  • Precio unitario: $0.632
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.632 $0.63
10+ $0.619 $6.19
30+ $0.609 $18.27
100+ $0.572 $57.20
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP5NK80ZFP
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP5NK80ZFP con especificaciones similares a STMicroelectronics - STP5NK80ZFP

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4.5V @ 100µA
Vgs (Max) ±30V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220FP
Serie PowerMESH™
RDS (Max) @Id, Vgs 2.4Ohm @ 2.15A, 10V
La disipación de energía (máximo) 30W (Tc)
Paquete / Cubierta TO-220-3 Full Pack
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 910 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 45.5 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 800 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 4.3A (Tc)
Número de producto base STP5NK80

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STP5NK80ZFP

Fabricante

Stmicroelectronics

Introducción

MOSFET de potencia N-canal de alto voltaje en un paquete de 220FP

Características del producto y rendimiento

Voltaje de fuente de drenaje de 800 V

Baja resistencia a 2.4Ω a 2.15a, 10V

3A Corriente de drenaje continuo a 25 ° C (TC)

Disipación máxima de potencia de 30W

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C (TJ)

Carga de puerta baja de 45.5 nc a 10 V

Tecnología MOSFET

Ventajas de productos

Alto voltaje y baja resistencia a la conversión de energía eficiente

Capacidad de manejo de alta corriente

Amplio rango de temperatura de funcionamiento

Baja carga de puerta para conmutación eficiente

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDSS): 800V

Voltaje máximo de fuente de puerta (VGS (máximo)): ± 30V

En resistencia (RDS (ON)): 2.4Ω @ 2.15a, 10V

Corriente de drenaje continuo (ID): 4.3A @ 25 ° C (TC)

Capacitancia de entrada (CISS): 910pf @ 25V

Disipación de potencia (PTOT): 30W (TC)

Características de calidad y seguridad

ROHS3 Cumplante

Paquete de 220FP para montaje confiable y disipación de calor

Compatibilidad

Adecuado para una amplia gama de aplicaciones de conversión y control de energía

Áreas de aplicación

Suministros de alimentación de modo de interruptor

Impulso del motor

Sistemas de control industrial

Electrónica automotriz

Ciclo de vida del producto

El STP5NK80ZFP es un producto activo y actualmente está disponible.No se planifica la interrupción ni el reemplazo.

Razones clave para elegir este producto

Alto voltaje y baja resistencia a la conversión de energía eficiente

Capacidad de manejo de alta corriente para aplicaciones exigentes

Amplio rango de temperatura de funcionamiento para un rendimiento confiable en varios entornos

Baja carga de puerta para conmutación eficiente y pérdidas de energía reducidas

Cumplimiento de ROHS3 para la responsabilidad ambiental

Confiabilidad y rendimiento comprobados en la serie PowerMesh

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP5NK80ZFP

Atributo del producto STP5NK50ZFP STP5NK60ZFP STP5NK80Z STP5NK65ZFP
Número de pieza STP5NK50ZFP STP5NK60ZFP STP5NK80Z STP5NK65ZFP
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Voltaje drenaje-fuente (VDS) Las - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Serie - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
La disipación de energía (máximo) - - - -
Tipo FET - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Característica de FET - - - -
Vgs (Max) - - - -
RDS (Max) @Id, Vgs - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
VGS (th) (Max) @Id - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Tecnología - - - -

STP5NK80ZFP Hoja de datos PDF

Descargue las hojas de datos PDF STP5NK80ZFP y la documentación STMicroelectronics para STP5NK80ZFP - STMicroelectronics.

Hojas de datos
STP5NK80Z(FP).pdf
Ensamblaje de PCN/origen
IPG/14/8597 17/Jul/2014.pdf
Embalaje de PCN
Box Label Chg 28/Jul/2016.pdf
