CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTP40NF03L

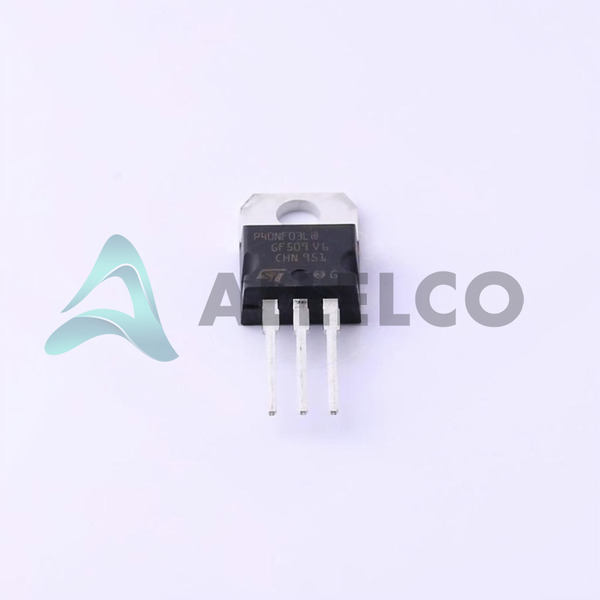

STP40NF03L Image
STP40NF03L Image - 1STP40NF03L Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STP40NF03L - STMicroelectronics

Fabricante Número de pieza
STP40NF03L
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STP40NF03L
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 30V 40A TO220AB
Embalaje
TO-220
Ficha de datos
1.STP40NF03L.pdf ...

Hojas de datos

ST(F,P)40NF03L.pdf

Diseño/especificación de PCN

Mult Dev Adv Material Notice 8/Apr/2019.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 107300
  • Precio unitario: $0.323
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.323 $0.32
10+ $0.264 $2.64
30+ $0.238 $7.14
100+ $0.206 $20.60
500+ $0.193 $96.50
1000+ $0.183 $183.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP40NF03L
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP40NF03L con especificaciones similares a STMicroelectronics - STP40NF03L

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 2.5V @ 250µA
Vgs (Max) ±16V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220
Serie STripFET™
RDS (Max) @Id, Vgs 22mOhm @ 20A, 10V
La disipación de energía (máximo) 70W (Tc)
Paquete / Cubierta TO-220-3
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 175°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 770 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 15 nC @ 4.5 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 4.5V, 10V
Voltaje drenaje-fuente (VDS) Las 30 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 40A (Tc)
Número de producto base STP40

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STP40NF03L

Fabricante

Stmicroelectronics

Introducción

Transistor MOSFET de potencia de canal N

Parte de la serie Stripfet

Características del producto y rendimiento

Capacidad de manejo de alta potencia de hasta 40 A corriente de drenaje continuo

Baja resistencia (RDS (ON)) de 22 MΩ a 20a, 10V

Rango de temperatura de funcionamiento amplio de -55 ° C a 175 ° C

Capacitancia de entrada alta (CISS) de 770 PF a 25V

Disipación máxima de potencia de 70W en TC (temperatura del caso)

Rendimiento de conmutación rápida con baja carga de puerta (QG) de 15 NC a 4.5V

Ventajas de productos

Excelente eficiencia energética debido a los bajos RD (encendido)

Diseño robusto y confiable para aplicaciones de alta potencia

Amplio rango de temperatura para su uso en entornos exigentes

Paquete compacto a 220 para una fácil integración

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDSS): 30V

Voltaje de fuente de puerta (VGS): ± 16V

Voltaje umbral (VGS (TH)): 2.5V a 250a

Voltaje de transmisión: 4.5V (min RDS (ON)), 10V (MAX RDS (ON))

Características de calidad y seguridad

ROHS3 Cumplante

Diseñado y fabricado con estándares de alta calidad

Compatibilidad

Montaje de agujeros en el paquete To-220

Adecuado para una variedad de aplicaciones electrónicas de energía

Áreas de aplicación

Impulso del motor

Fuente de alimentación

Inversores

Sistemas de automatización y control industrial

Ciclo de vida del producto

Este producto está actualmente en producción y está disponible.

No hay planes de interrupción o reemplazo en este momento

Razones clave para elegir este producto

Excelente manejo y eficiencia de energía

Diseño robusto y confiable para entornos duros

Amplio rango de temperatura de funcionamiento

Facilidad de integración con el paquete To-220

Rendimiento y calidad comprobados de stmicroelectronics

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP40NF03L

Atributo del producto STP40NF10L STP40NF10 STP40NF20 STP40NF12
Número de pieza STP40NF10L STP40NF10 STP40NF20 STP40NF12
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
RDS (Max) @Id, Vgs - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Voltaje drenaje-fuente (VDS) Las - - - -
Tecnología - - - -
VGS (th) (Max) @Id - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Característica de FET - - - -
Serie - - - -
Tipo FET - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
La disipación de energía (máximo) - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Vgs (Max) - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)

STP40NF03L Hoja de datos PDF

Descargue las hojas de datos PDF STP40NF03L y la documentación STMicroelectronics para STP40NF03L - STMicroelectronics.

Hojas de datos
ST(F,P)40NF03L.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf
Ensamblaje de PCN/origen
TO-220 Capacity Expansion 18/Jun/2013.pdf
Embalaje de PCN
Traceability 06/Mar/2017.pdf
