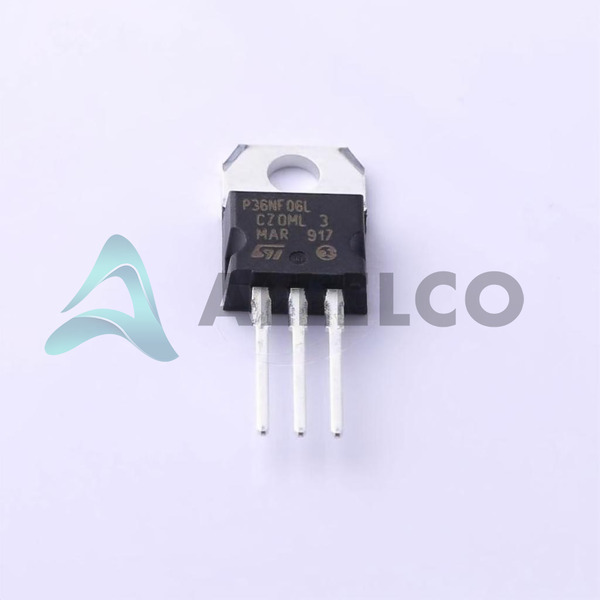

STP36NF06L - STMicroelectronics

Name: STMicroelectronics STP36NF06L
Brand: STMicroelectronics
SKU: STP36NF06L
Price: 0.57 USD
Availability: InStock
Rating: 5 (6 reviews)

Fabricante Número de pieza: STP36NF06L

Fabricante: STMicroelectronics

Allelco Número de pieza: 32D-STP36NF06L

Garantía: 1 año de garantía Allelco - Descubre más

Descripción de piezas: MOSFET N-CH 60V 30A TO220AB

Embalaje: TO-220

Ficha de datos: 1.STP36NF06L.pdf ...

Hojas de datos
ST(B,P)36NF06L.pdf

Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf Power MOSFET 14/Dec/2016.pdf

Ensamblaje de PCN/origen
Mult Dev Assembly Site Chg 14/Feb/2020.pdf

Embalaje de PCN
Traceability 06/Mar/2017.pdf

Estado RoHS: ROHS3 Cumplante

~~Comparar~~

Nuestra certificación

Existencias disponibles: 64280

Precio unitario: $0.897
Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad	Precio unitario	Precio subtotal
1+	$0.897	$0.90
10+	$0.77	$7.70
30+	$0.699	$20.97
100+	$0.621	$62.10
500+	$0.585	$292.50
1000+	$0.57	$570.00

Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.

OPCIóN EXPRESA

Método de pago

Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP36NF06L
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP36NF06L con especificaciones similares a STMicroelectronics - STP36NF06L

Atributo del producto	Valor del atributo
Fabricante	STMicroelectronics
VGS (th) (Max) @Id	2.5V @ 250µA
Vgs (Max)	±18V
Tecnología	MOSFET (Metal Oxide)
Paquete del dispositivo	TO-220
Serie	STripFET™ II
RDS (Max) @Id, Vgs	40mOhm @ 15A, 10V
La disipación de energía (máximo)	70W (Tc)
Paquete / Cubierta	TO-220-3
Paquete	Tube

Atributo del producto	Valor del atributo
Temperatura de funcionamiento	-55°C ~ 175°C (TJ)
Tipo de montaje	Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds	660 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs	17 nC @ 5 V
Tipo FET	N-Channel
Característica de FET	-
Voltaje de la Unidad (Max Rds On, Min Rds On)	5V, 10V
Voltaje drenaje-fuente (VDS) Las	60 V
Corriente - Drenaje Continuo (Id) @ 25 ° C	30A (Tc)
Número de producto base	STP36

Clasificaciones ambientales y de exportación

ATRIBUTO	DESCRIPCIóN
Estado RoHS	ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL)	1 (Unlimited)
Estatus de alcance	REACH Unaffected
ECCN	EAR99

Introducción de piezas

Número de pieza del fabricante

Stp36nf06l

Fabricante

Stmicroelectronics

Introducción

MOSFET de potencia N-canal de alto rendimiento

Características del producto y rendimiento

Baja resistencia

Velocidad de conmutación rápida

Capacidad de manejo de alta potencia

Rango de temperatura de funcionamiento amplio (-55 ° C a 175 ° C)

Ventajas de productos

Conversión de potencia eficiente

Rendimiento confiable y robusto

Adecuado para una variedad de aplicaciones de gestión de energía

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 60 V

Voltaje de puerta a fuente (VGS): ± 18 V

En resistencia (RDS (ON)): 40 MΩ @ 15 A, 10 V

Corriente de drenaje continuo (ID): 30 A @ 25 ° C (TC)

Capacitancia de entrada (CISS): 660 pf @ 25 V

Disipación de potencia (PD): 70 W (TC)

Gate Charge (QG): 17 NC @ 5 V

Características de calidad y seguridad

ROHS3 Cumplante

Adecuado para aplicaciones de alta fiabilidad

Compatibilidad

Paquete TO20

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Reguladores de conmutación

Equipo industrial

Electrónica automotriz

Ciclo de vida del producto

Producción actual

Reemplazos y actualizaciones disponibles

Razones clave para elegir este producto

Excelente manejo y eficiencia de energía

Rendimiento confiable y duradero

Amplio rango de temperatura de funcionamiento

Adecuado para una variedad de aplicaciones de gestión de energía

Cumplimiento de ROHS3 para la sostenibilidad ambiental

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP36NF06L

Atributo del producto
Número de pieza	STP36NF06FP	STP36NF06	STP360N4F6	STP35NF10
Fabricante	STMicroelectronics	STMicroelectronics	STMicroelectronics	STMicroelectronics
VGS (th) (Max) @Id	-	-	-	-
Temperatura de funcionamiento	-	-40°C ~ 85°C	0°C ~ 70°C	-40°C ~ 85°C
Paquete	-	Tape & Reel (TR)	Tube	Tape & Reel (TR)
Número de producto base	-	DAC34H84	MAX500	ADS62P42
Carga de puerta (Qg) (máx.) @ Vgs	-	-	-	-
Paquete del dispositivo	-	196-NFBGA (12x12)	16-PDIP	64-VQFN (9x9)
La disipación de energía (máximo)	-	-	-	-
Voltaje de la Unidad (Max Rds On, Min Rds On)	-	-	-	-
Tipo de montaje	-	Surface Mount	Through Hole	Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds	-	-	-	-
Corriente - Drenaje Continuo (Id) @ 25 ° C	-	-	-	-
Vgs (Max)	-	-	-	-
RDS (Max) @Id, Vgs	-	-	-	-
Tecnología	-	-	-	-
Serie	-	-	-	-
Característica de FET	-	-	-	-
Voltaje drenaje-fuente (VDS) Las	-	-	-	-
Paquete / Cubierta	-	196-LFBGA	16-DIP (0.300', 7.62mm)	64-VFQFN Exposed Pad
Tipo FET	-	-	-	-

STP36NF06L Hoja de datos PDF

Descargue las hojas de datos PDF STP36NF06L y la documentación STMicroelectronics para STP36NF06L - STMicroelectronics.

Hojas de datos: ST(B,P)36NF06L.pdf
Diseño/especificación de PCN: Mult Dev Adv Material Notice 8/Apr/2019.pdf Power MOSFET 14/Dec/2016.pdf
Ensamblaje de PCN/origen: Mult Dev Assembly Site Chg 14/Feb/2020.pdf
Embalaje de PCN: Traceability 06/Mar/2017.pdf
