CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTP25N60M2-EP

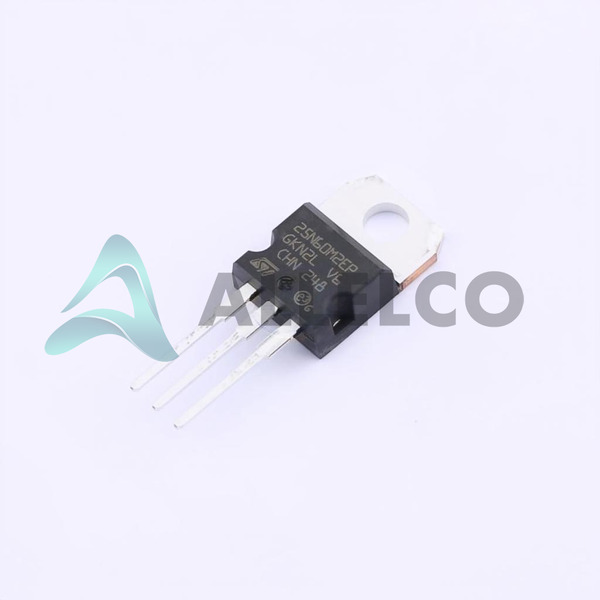

STP25N60M2-EP Image
STP25N60M2-EP Image - 1STP25N60M2-EP Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STP25N60M2-EP - STMicroelectronics

Fabricante Número de pieza
STP25N60M2-EP
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STP25N60M2-EP
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 600V 18A TO220
Embalaje
TO-220
Ficha de datos
1.STP25N60M2-EP.pdf ...

Hojas de datos

STP25N60M2-EP.pdf

Ensamblaje de PCN/origen

New Molding Compound 13/Sep/2019.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 20114
  • Precio unitario: $3.055
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $3.055 $3.06
10+ $2.92 $29.20
30+ $2.836 $85.08
100+ $2.767 $276.70
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP25N60M2-EP
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP25N60M2-EP con especificaciones similares a STMicroelectronics - STP25N60M2-EP

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4.75V @ 250µA
Vgs (Max) ±25V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220
Serie MDmesh™ M2-EP
RDS (Max) @Id, Vgs 188mOhm @ 9A, 10V
La disipación de energía (máximo) 150W (Tc)
Paquete / Cubierta TO-220-3
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 1090 pF @ 100 V
Carga de puerta (Qg) (máx.) @ Vgs 29 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 600 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 18A (Tc)
Número de producto base STP25

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STP25N60M2-EP

Fabricante

Stmicroelectronics

Introducción

MOSFET de potencia N-canal de alto rendimiento

Adecuado para aplicaciones de alto voltaje, conmutación de alta potencia y amplificación

Características del producto y rendimiento

600V MOSFET con baja resistencia

Carga de puerta baja para conmutación rápida

Ruggedness de alta avalancha

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C

Ventajas de productos

Excelente eficiencia energética debido a la baja resistencia

Capacidad de conmutación rápida para aplicaciones de alta frecuencia

Diseño robusto con alta calificación energética de avalancha

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDSS): 600V

Voltaje máximo de fuente de puerta (VGS): ± 25V

En resistencia (RDS (ON)): 188MΩ @ 9a, 10V

Corriente de drenaje continuo (ID): 18a @ 25 ° C

Capacitancia de entrada (CISS): 1090pf @ 100V

Disipación de potencia (PTOT): 150W @ TC

Características de calidad y seguridad

Cumple con la directiva ROHS 3

Paquete robusto a 220 con alto rendimiento térmico

Compatibilidad

Adecuado para una amplia gama de aplicaciones de alto voltaje, conmutación de alta potencia y amplificación

Áreas de aplicación

Alimentación de modo conmutado (SMPS)

Impulso del motor

Inversores

Circuitos de corrección del factor de potencia (PFC)

Equipo de soldadura

Automatización industrial

Ciclo de vida del producto

Este producto es un MOSFET activo y ampliamente utilizado de STMicroelectronics

Los reemplazos y las actualizaciones están disponibles

Razones clave para elegir este producto

Excelente eficiencia energética debido a la baja resistencia

Capacidad de conmutación rápida para aplicaciones de alta frecuencia

Diseño robusto con alta calificación energética de avalancha

Amplio rango de temperatura de funcionamiento para aplicaciones versátiles

Cumplimiento de ROHS 3 para la responsabilidad ambiental

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP25N60M2-EP

Atributo del producto STP25NM60ND STP25NM60N STP25N10F7 STP24NM60N
Número de pieza STP25NM60ND STP25NM60N STP25N10F7 STP24NM60N
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Serie - - - -
La disipación de energía (máximo) - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Tipo FET - - - -
Vgs (Max) - - - -
Característica de FET - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
VGS (th) (Max) @Id - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Tecnología - - - -
RDS (Max) @Id, Vgs - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount

STP25N60M2-EP Hoja de datos PDF

Descargue las hojas de datos PDF STP25N60M2-EP y la documentación STMicroelectronics para STP25N60M2-EP - STMicroelectronics.

Hojas de datos
STP25N60M2-EP.pdf
Diseño/especificación de PCN
Gate threshold voltage 10/Apr/2018.pdf Mult Dev Adv Material Notice 8/Apr/2019.pdf
Ensamblaje de PCN/origen
New Molding Compound 13/Sep/2019.pdf
