CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTP24NF10

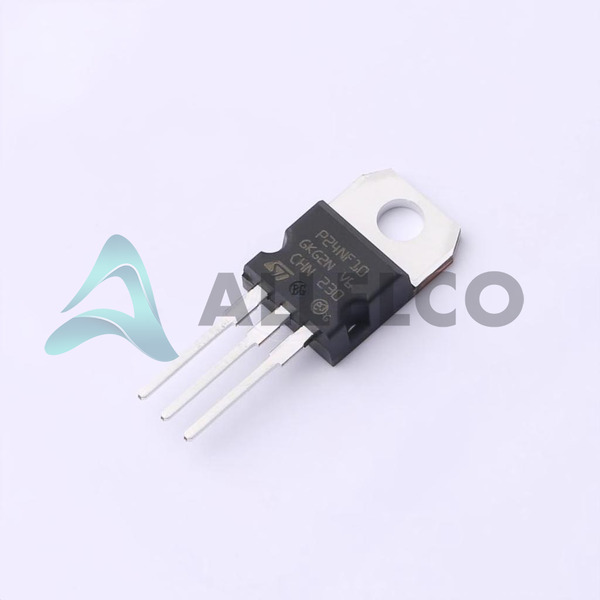

STP24NF10 Image
STP24NF10 Image - 1STP24NF10 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STP24NF10 - STMicroelectronics

Fabricante Número de pieza
STP24NF10
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STP24NF10
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 100V 26A TO220AB
Embalaje
TO-220
Ficha de datos
1.STP24NF10.pdf ...

Hojas de datos

ST(B,P)24NF10.pdf

Diseño/especificación de PCN

Mult Dev Adv Material Notice 8/Apr/2019.pdf

Ensamblaje de PCN/origen

Mult Dev Site Closure 13/Feb/2020.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 64230
  • Precio unitario: $1.635
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.635 $1.64
10+ $1.423 $14.23
50+ $1.239 $61.95
100+ $1.102 $110.20
500+ $1.041 $520.50
1000+ $1.014 $1,014.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP24NF10
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP24NF10 con especificaciones similares a STMicroelectronics - STP24NF10

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220
Serie STripFET™ II
RDS (Max) @Id, Vgs 60mOhm @ 12A, 10V
La disipación de energía (máximo) 85W (Tc)
Paquete / Cubierta TO-220-3
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 175°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 870 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 41 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 100 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 26A (Tc)
Número de producto base STP24

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STP24NF10

Fabricante

Stmicroelectronics

Introducción

MOSFET de potencia N-canal de alto rendimiento en el paquete TO20

Características del producto y rendimiento

Baja resistencia a alta eficiencia

Cambio rápido para aplicaciones de alta frecuencia

Capaz de manejar altos voltajes de hasta 100V

Adecuado para aplicaciones de alta corriente de hasta 26A

El rango de temperatura de funcionamiento amplio de -55 ° C a 175 ° C

Ventajas de productos

Excelente rendimiento térmico

Diseño robusto para operaciones confiables

Optimizado para soluciones de energía rentables

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 100V

Voltaje máximo de puerta a fuente (VGS): ± 20V

Resistencia en el estado (RDS (ON)): 60MΩ @ 12a, 10V

Corriente de drenaje continuo (ID): 26A @ 25 ° C

Capacitancia de entrada (CISS): 870pf @ 25V

Disipación de potencia (TC): 85W

Características de calidad y seguridad

ROHS3 Cumplante

Adecuado para aplicaciones de alta temperatura y alta confiabilidad

Compatibilidad

Paquete TO20

Adecuado para una variedad de aplicaciones electrónicas de energía

Áreas de aplicación

Suministros de alta eficiencia

Reguladores de conmutación

Impulso del motor

Automatización industrial

Electrónica automotriz

Ciclo de vida del producto

Este producto está actualmente en producción y no está a punto de interrumpir.

Los productos de reemplazo o mejorado pueden estar disponibles en el futuro a medida que avanza la tecnología.

Varias razones clave para elegir este producto

Excelente rendimiento térmico y confiabilidad para aplicaciones de alta potencia

Conmutación rápida y baja resistencia en la conversión de energía de alta eficiencia

Amplio rango de temperatura de funcionamiento y cumplimiento de ROHS3 para diversas aplicaciones

Solución rentable para diseños de electrónica de potencia

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP24NF10

Atributo del producto STP24N60M2 STP24NM60N STP25N10F7 STP24N60DM2
Número de pieza STP24N60M2 STP24NM60N STP25N10F7 STP24N60DM2
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Número de producto base - DAC34H84 MAX500 ADS62P42
RDS (Max) @Id, Vgs - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Vgs (Max) - - - -
Tecnología - - - -
Tipo FET - - - -
Serie - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Característica de FET - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
VGS (th) (Max) @Id - - - -
La disipación de energía (máximo) - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Voltaje drenaje-fuente (VDS) Las - - - -

STP24NF10 Hoja de datos PDF

Descargue las hojas de datos PDF STP24NF10 y la documentación STMicroelectronics para STP24NF10 - STMicroelectronics.

Hojas de datos
ST(B,P)24NF10.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf
Ensamblaje de PCN/origen
Mult Dev Site Closure 13/Feb/2020.pdf
Embalaje de PCN
Traceability 06/Mar/2017.pdf
