CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTP120NF10
STP120NF10 Image
STP120NF10 Image - 1STP120NF10 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

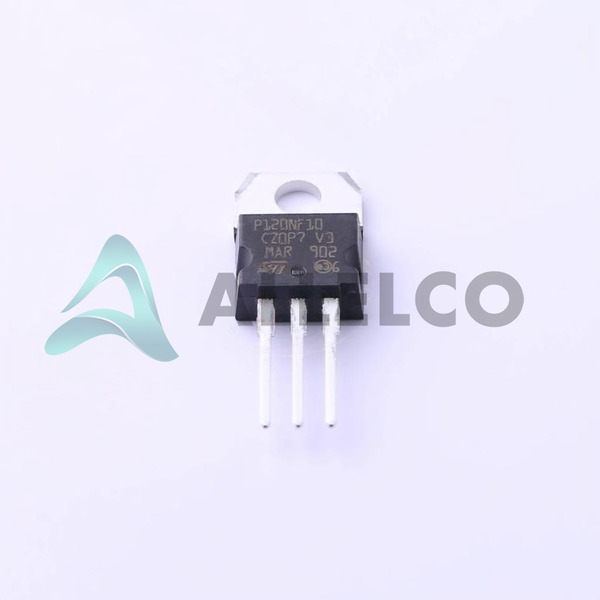

STP120NF10 - STMicroelectronics

Fabricante Número de pieza
STP120NF10
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STP120NF10
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 100V 110A TO220AB
Embalaje
TO-220
Ficha de datos
1.STP120NF10.pdf ...

Hojas de datos

STx120NF10.pdf

Diseño/especificación de PCN

Mult Dev Adv Material Notice 8/Apr/2019.pdf

Ensamblaje de PCN/origen

Mult Dev Site Closure 13/Feb/2020.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 18104
  • Precio unitario: $1.29
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.29 $1.29
10+ $1.264 $12.64
30+ $1.246 $37.38
100+ $1.228 $122.80
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP120NF10
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP120NF10 con especificaciones similares a STMicroelectronics - STP120NF10

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220
Serie STripFET™ II
RDS (Max) @Id, Vgs 10.5mOhm @ 60A, 10V
La disipación de energía (máximo) 312W (Tc)
Paquete / Cubierta TO-220-3
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 175°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 5200 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 233 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 100 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 110A (Tc)
Número de producto base STP120

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STP120NF10

Fabricante

Stmicroelectronics

Introducción

Transistor MOSFET de alta potencia N-canal

Características del producto y rendimiento

Muy baja resistencia a alta eficiencia

Capacidad de manejo de alta corriente

Velocidad de conmutación rápida

Diseño robusto para alta fiabilidad

Ventajas de productos

Excelente rendimiento térmico

Optimizado para aplicaciones de alta potencia

Adecuado para una amplia gama de temperaturas de funcionamiento

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDS): 100V

Voltaje de puerta a fuente (VGS) Max: ± 20V

En resistencia (RDS (ON)): 10.5mΩ @ 60a, 10V

Corriente de drenaje continuo (ID): 110A @ 25 ° C

Características de calidad y seguridad

ROHS3 Cumplante

Control y pruebas de calidad estrictos

Compatibilidad

Compatible con una amplia gama de sistemas y aplicaciones electrónicas de potencia

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Automatización industrial

Electrónica automotriz

Ciclo de vida del producto

Actualmente en producción

Disponibilidad de reemplazos y actualizaciones

Razones clave para elegir este producto

Excelente manejo y eficiencia de energía

Diseño robusto y confiable

Amplia compatibilidad y versatilidad

Optimizado para aplicaciones de alta potencia

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP120NF10

Atributo del producto STP120NF04 STP120N10F4 STP120N4F6 STP120NH03L
Número de pieza STP120NF04 STP120N10F4 STP120N4F6 STP120NH03L
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
RDS (Max) @Id, Vgs - - - -
VGS (th) (Max) @Id - - - -
Vgs (Max) - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Número de producto base - DAC34H84 MAX500 ADS62P42
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Tipo FET - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Tecnología - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Serie - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Característica de FET - - - -
La disipación de energía (máximo) - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -

STP120NF10 Hoja de datos PDF

Descargue las hojas de datos PDF STP120NF10 y la documentación STMicroelectronics para STP120NF10 - STMicroelectronics.

Hojas de datos
STx120NF10.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf
Ensamblaje de PCN/origen
Mult Dev Site Closure 13/Feb/2020.pdf
Embalaje de PCN
Box Label Chg 28/Jul/2016.pdf Traceability 06/Mar/2017.pdf
