Número de pieza del fabricante

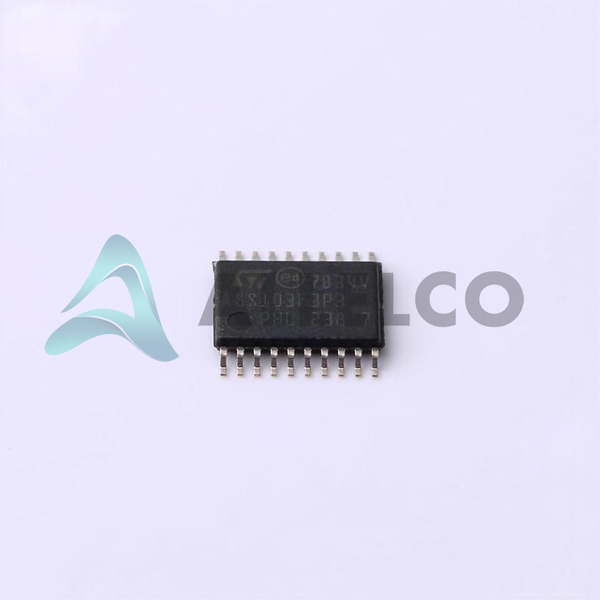

STM8S103F3P3TR
Fabricante
Stmicroelectronics
Introducción
Microcontrolador de 8 bits de bajo costo y alto rendimiento
Características del producto y rendimiento
Frecuencia operativa máxima de 16MHz
Interfaces Integrated I2C, IRDA, Linbus, SPI, Uart/Usart Communication
Los periféricos en chip incluyen Detect/Restablecida de Brown-Out, Restablecimiento de encendido, PWM y Temporizador de Watchdog
16 Pins de E/S de uso general
Memoria del programa flash de 8 kb
640 bytes EEPROM para almacenamiento de datos
1kb de RAM para operaciones de datos
Oscilador interno para la generación de reloj
Convertidor analógico a digital con 5 canales y resolución de 10 bits
Ventajas de productos
Bajo consumo de energía
Conjunto robusto de periféricos e interfaces
Adecuado para una amplia gama de condiciones de temperatura
Versátil para varias aplicaciones con sus extensas capacidades de E/S
Adecuado para sistemas que requieren confiabilidad a largo plazo
Parámetros técnicos clave
Procesador de núcleo: STM8
Tamaño del núcleo: 8 bits
Velocidad: 16MHz
Tamaño de la memoria del programa: flash de 8 kb
Tamaño de EEPROM: 640x8
Tamaño de la ram: 1k x 8
Suministro de voltaje: 2.95V a 5.5V
Número de E/S: 16
Converteros de datos: A/D 5x10b
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Rango de temperatura extendida para alta fiabilidad
Brown-Out and Power-On Restebo para la integridad del sistema
Compatibilidad
Compatible con otros microcontroladores de la serie STM8S
Paquete TSSOP de 20 pines para compatibilidad con diseños de PCB estándar
Áreas de aplicación
Sistemas de control industrial
Electrodomésticos
Electrónica automotriz
Electrónica de consumo
Ciclo de vida del producto
El estado del producto está activo
No se acerca a la interrupción en el momento del corte de conocimiento
Reemplazos o actualizaciones que se buscarán dentro de la serie STM8S o productos STMicroelectronics similares si es necesario
Varias razones clave para elegir este producto
Protección de ESD de alto nivel de sistema
El bajo consumo de energía mejora la duración de la batería en dispositivos portátiles
El gran rango de temperatura lo hace adecuado para entornos hostiles
STM8 Core proporciona un procesamiento eficiente con un amplio soporte y recursos
Familia de productos escalable para la continuidad del diseño y a prueba de futuro
