Número de pieza del fabricante
Stl7n60m2
Fabricante
Stmicroelectronics
Introducción

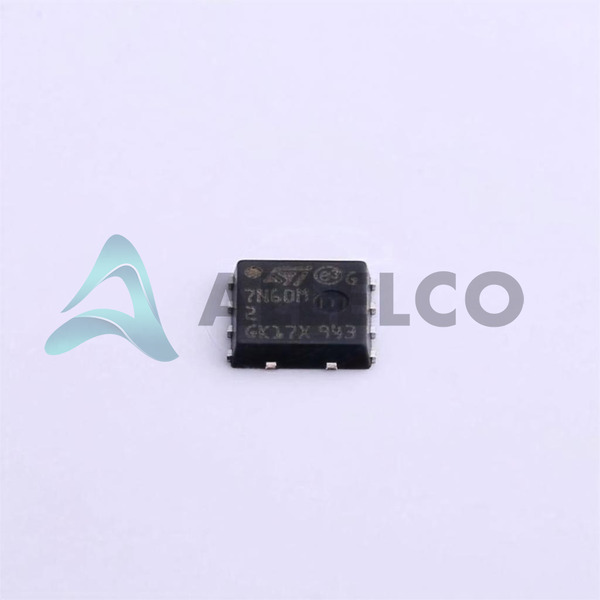

MOSFET de potencia N-canal de alto voltaje en paquete Powerflat (5x5)
Adecuado para fuentes de alimentación en modo de interruptor, unidades de motor y otras aplicaciones de conversión de energía
Características del producto y rendimiento
Voltaje de fuente de drenaje de 600 V
5A Corriente de drenaje continuo a una temperatura de caso de 25 ° C
05Ω Resistencia máxima en el estado a 2a, 10V
Capacitancia de entrada máxima de 271pf a 100V
Disipación máxima de potencia de 4W a 25 ° C temperatura ambiente
Disipación máxima de potencia de 67W a una temperatura del caso de 25 ° C
Ventajas de productos
Excelente figura de mérito (RDS (ON) x QG)
Optimizado para la conversión de energía de alta eficiencia
Paquete PowerFlat (5x5) compacto
Parámetros técnicos clave
Rango de temperatura de funcionamiento: -55 ° C a 150 ° C
Voltaje de fuente de puerta: ± 25V máximo
Voltaje umbral: 4V máximo a 250 µA de corriente de drenaje
Voltaje de accionamiento: 10 V para resistencia mínima en el estado
Características de calidad y seguridad
ROHS3 Cumplante
AEC-Q101 calificado para aplicaciones automotrices
Compatibilidad
Reemplazo de entrega de 600V MOSFET de alimentación de N estándar de 600V en paquetes similares
Áreas de aplicación
Suministros de alimentación de modo de interruptor
Impulso del motor
Conversión de energía y circuitos de control
Electrónica industrial y de consumo
Ciclo de vida del producto
Actualmente en producción
No hay planes de interrupción o reemplazo
Varias razones clave para elegir este producto
Capacidad de manipulación de alto voltaje y corriente
Baja resistencia en el estado para alta eficiencia
Paquete PowerFlat compacto y térmicamente eficiente
Calidad y confiabilidad de grado automotriz
Amplia compatibilidad con aplicaciones MOSFET estándar
