Casa Productos Productos semiconductores discretos Transistores-FETs, MOSFETs-escoja~~STL150N3LLH5~~

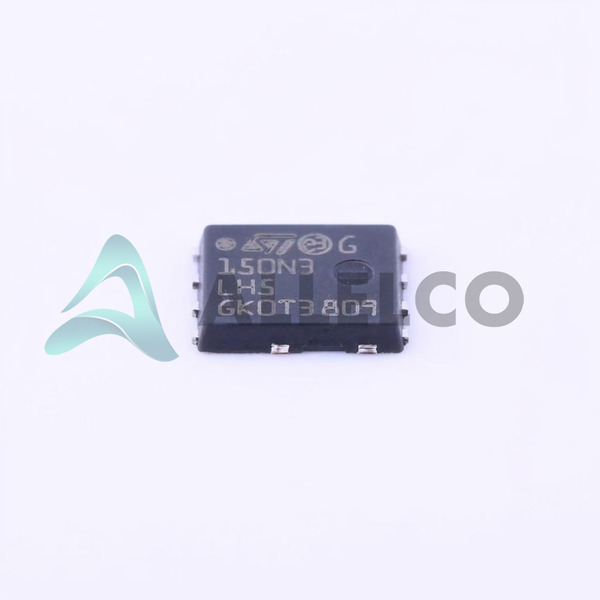

Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.

~~Favorito~~

OPCIóN EXPRESA

Método de pago

STL150N3LLH5 - STMicroelectronics

Name: STMicroelectronics STL150N3LLH5
Brand: STMicroelectronics
SKU: STL150N3LLH5
Price: 5.789 USD
Availability: InStock
Rating: 5 (5 reviews)

Fabricante Número de pieza: STL150N3LLH5

Fabricante: STMicroelectronics

Allelco Número de pieza: 32D-STL150N3LLH5

Garantía: 1 año de garantía Allelco - Descubre más

Descripción de piezas: MOSFET N-CH 30V 195A POWERFLAT

Embalaje: PowerFlat™ (5x6)

Ficha de datos: 1.STL150N3LLH5.pdf ...

PCN obsolescencia/ EOL
STL160/STL150 17/Apr/2020.pdf

Ensamblaje de PCN/origen
STL1 30/Jun/2017.pdf

Embalaje de PCN
Box Label Chg 28/Jul/2016.pdf

Estado RoHS: ROHS3 Cumplante

~~Comparar~~

Nuestra certificación

Existencias disponibles: 4210

Precio unitario: $6.082
Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad	Precio unitario	Precio subtotal
1+	$6.082	$6.08
10+	$5.956	$59.56
30+	$5.873	$176.19
100+	$5.789	$578.90

Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.

OPCIóN EXPRESA

Método de pago

Nuestra certificación

Especificaciones

Especificaciones tecnológicas STL150N3LLH5
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STL150N3LLH5 con especificaciones similares a STMicroelectronics - STL150N3LLH5

Atributo del producto	Valor del atributo
Fabricante	STMicroelectronics
VGS (th) (Max) @Id	2.2V @ 250µA
Vgs (Max)	±22V
Tecnología	MOSFET (Metal Oxide)
Paquete del dispositivo	PowerFlat™ (5x6)
Serie	STripFET™ V
RDS (Max) @Id, Vgs	1.75mOhm @ 17.5A, 10V
La disipación de energía (máximo)	114W (Tc)
Paquete / Cubierta	8-PowerVDFN
Paquete	Tape & Reel (TR)

Atributo del producto	Valor del atributo
Temperatura de funcionamiento	-55°C ~ 150°C (TJ)
Tipo de montaje	Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds	5800 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs	40 nC @ 4.5 V
Tipo FET	N-Channel
Característica de FET	-
Voltaje de la Unidad (Max Rds On, Min Rds On)	4.5V, 10V
Voltaje drenaje-fuente (VDS) Las	30 V
Corriente - Drenaje Continuo (Id) @ 25 ° C	195A (Tc)
Número de producto base	STL150

Clasificaciones ambientales y de exportación

ATRIBUTO	DESCRIPCIóN
Estado RoHS	ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL)	1 (Unlimited)
Estatus de alcance	REACH Unaffected
ECCN	EAR99

Introducción de piezas

Número de pieza del fabricante

Stl150n3llh5

Fabricante

Stmicroelectronics

Introducción

Transistor MOSFET de canal de alto rendimiento

Características del producto y rendimiento

Baja resistencia (RDS (ON)) de 1.75 MΩ @ 17.5 A, 10 V

Corriente de drenaje continuo (id) de 195 a a 25 ° C

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C

Carga de puerta baja (QG) de 40 NC @ 4.5 V

Tecnología MOSFET con baja disipación de potencia de 114 W en TC

Ventajas de productos

Excelente eficiencia y gestión térmica

Rendimiento confiable y robusto

Adecuado para aplicaciones de conmutación de alta corriente

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS) de 30 V

Voltaje de puerta a fuente (VGS) hasta ± 22 V

Capacitancia de entrada (CISS) de 5800 pf @ 25 V

Voltaje de umbral de puerta (VGS (TH)) de 2.2 V @ 250 A

Características de calidad y seguridad

ROHS3 Cumplante

Alojado en un paquete Powerflat (5x6)

Compatibilidad

Adecuado para aplicaciones de montaje en superficie

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Inversores

Reguladores de conmutación

Ciclo de vida del producto

Producto actual

Opciones de reemplazo o actualización disponibles

Razones clave para elegir este producto

Excelentes características de rendimiento (baja RDS (ON), alta calificación de corriente, amplio rango de temperatura)

Operación eficiente y confiable

Adecuado para una amplia gama de aplicaciones de conmutación de alta potencia

Diseño de paquetes compacto y térmicamente eficiente

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STL150N3LLH5

Atributo del producto
Número de pieza	STL15N3LLH5	STL150N3LLH6	STL140N4LLF5	STL140N4F7AG
Fabricante	STMicroelectronics	STMicroelectronics	STMicroelectronics	STMicroelectronics
Paquete / Cubierta	-	196-LFBGA	16-DIP (0.300', 7.62mm)	64-VFQFN Exposed Pad
Corriente - Drenaje Continuo (Id) @ 25 ° C	-	-	-	-
La disipación de energía (máximo)	-	-	-	-
Tecnología	-	-	-	-
Serie	-	-	-	-
Paquete	-	Tape & Reel (TR)	Tube	Tape & Reel (TR)
Carga de puerta (Qg) (máx.) @ Vgs	-	-	-	-
Característica de FET	-	-	-	-
Paquete del dispositivo	-	196-NFBGA (12x12)	16-PDIP	64-VQFN (9x9)
RDS (Max) @Id, Vgs	-	-	-	-
Voltaje de la Unidad (Max Rds On, Min Rds On)	-	-	-	-
Temperatura de funcionamiento	-	-40°C ~ 85°C	0°C ~ 70°C	-40°C ~ 85°C
Capacitancia de Entrada (Ciss) (Max) @ Vds	-	-	-	-
Vgs (Max)	-	-	-	-
Número de producto base	-	DAC34H84	MAX500	ADS62P42
Voltaje drenaje-fuente (VDS) Las	-	-	-	-
Tipo FET	-	-	-	-
Tipo de montaje	-	Surface Mount	Through Hole	Surface Mount
VGS (th) (Max) @Id	-	-	-	-

STL150N3LLH5 Hoja de datos PDF

Descargue las hojas de datos PDF STL150N3LLH5 y la documentación STMicroelectronics para STL150N3LLH5 - STMicroelectronics.

PCN obsolescencia/ EOL: STL160/STL150 17/Apr/2020.pdf
Ensamblaje de PCN/origen: STL1 30/Jun/2017.pdf
Embalaje de PCN: Box Label Chg 28/Jul/2016.pdf
