Número de pieza del fabricante
Stgwa60h65dfb
Fabricante
Stmicroelectronics
Introducción

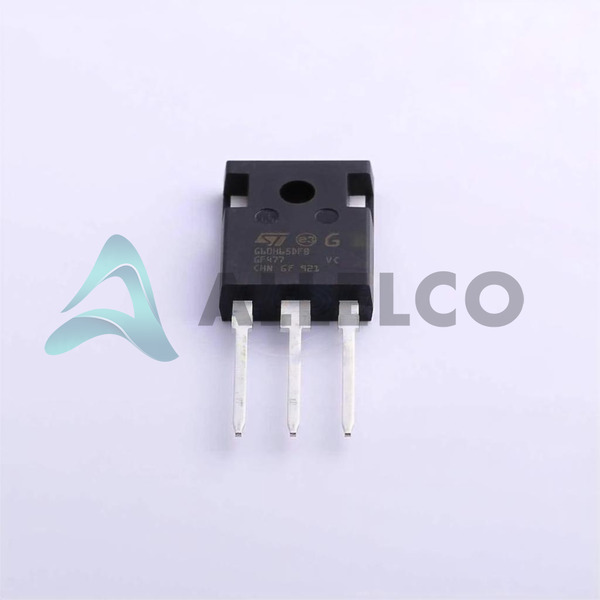

Transistor IGBT de alto rendimiento con tecnología de parada de campo de trinchera, diseñada para la conversión de energía y las aplicaciones de accionamiento de motor.
Características del producto y rendimiento
Tecnología IGBT de parada de campo de trinchera
Optimizado para bajas pérdidas de conducción y conmutación
Capacidad de alta corriente de hasta 80 A
Calificación de alto voltaje de hasta 650V
Cambio rápido con retrasos cortos de encendido/apagado
Baja carga de puerta para conducir de puerta eficiente
Ventajas de productos
Conversión de energía eficiente con bajas pérdidas
Diseño compacto con alta densidad de potencia
Rendimiento confiable en aplicaciones exigentes
Fácil de integrar en los sistemas de electrónica de potencia
Parámetros técnicos clave
Desglose del emisor del recolector de voltaje (máximo): 650V
Collector actual (IC) (Max): 80a
VCE (ON) (MAX) @ VGE, IC: 2V @ 15V, 60A
Tiempo de recuperación inversa (TRR): 60NS
Gate Charge: 306nc
Collector actual pulsado (ICM): 240a
Energía de conmutación: 1.59mj (encendido), 900J (apagado)
TD (encendido/apagado) @ 25 ° C: 66NS/210NS
Características de calidad y seguridad
Cumplir con las regulaciones ambientales de ROHS3
Paquete robusto de 247-3 para alta confiabilidad
Compatibilidad
Adecuado para varias aplicaciones de conversión de energía y accionamiento de motor
Áreas de aplicación
Fuente de alimentación
Impulso del motor
Inversores
Convertidores
Equipo de automatización industrial
Ciclo de vida del producto
Actualmente en producción activa
No hay planes conocidos para la interrupción
Las opciones de reemplazo o actualización pueden estar disponibles en el futuro
Razones clave para elegir este producto
Alta eficiencia y bajas pérdidas para mejorar el rendimiento del sistema
Diseño compacto y confiable para aplicaciones exigentes
Facilidad de integración en sistemas de electrónica de potencia
Tecnología y calidad comprobadas de un fabricante de buena reputación
