CasaProductosProductos semiconductores discretosTransistores-IGBTs-escojaSTGWA40H65DFB2

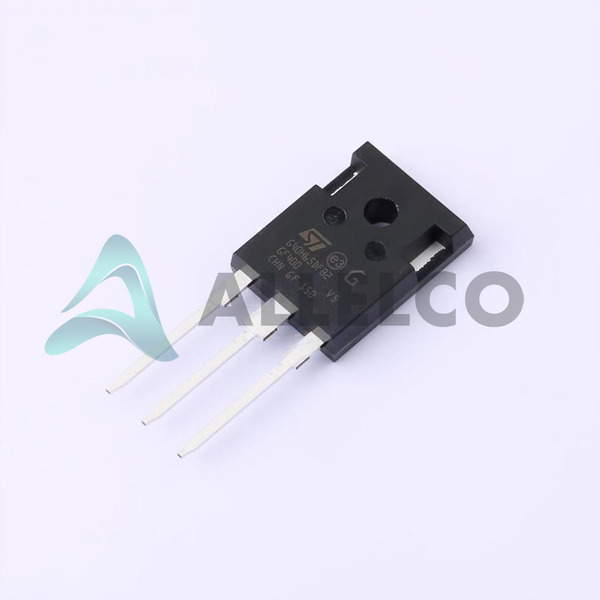

STGWA40H65DFB2 Image
STGWA40H65DFB2 Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STGWA40H65DFB2 - STMicroelectronics

Fabricante Número de pieza
STGWA40H65DFB2
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STGWA40H65DFB2
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
TRENCH GATE FIELD-STOP 650 V 40
Embalaje
TO-247 Long Leads
Ficha de datos
1.STGWA40H65DFB2.pdf ...

Hojas de datos

STGWA40H65DFB2.pdf

Ensamblaje de PCN/origen

Assembly Site 06/Apr/2023.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 14905
  • Precio unitario: $3.44
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $3.44 $3.44
10+ $3.039 $30.39
30+ $2.795 $83.85
90+ $2.59 $233.10
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STGWA40H65DFB2
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STGWA40H65DFB2 con especificaciones similares a STMicroelectronics - STGWA40H65DFB2

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - Colector-emisor (máx) 650 V
Vce (on) (Max) @ Vge, Ic 2V @ 15V, 40A
Condición de prueba 400V, 40A, 4.7Ohm, 15V
Td (encendido / apagado) @ 25 ° C 18ns/72ns
Cambio de Energía 765µJ (on), 410µJ (off)
Paquete del dispositivo TO-247 Long Leads
Serie -
Tiempo de recuperación inversa (trr) 75 ns
Potencia - Max 230 W
Atributo del producto Valor del atributo
Paquete / Cubierta TO-247-3
Paquete Tube
Temperatura de funcionamiento -55°C ~ 175°C (TJ)
Tipo de montaje Through Hole
Tipo de entrada Standard
Tipo de IGBT Trench Field Stop
puerta de carga 153 nC
Corriente - Colector Pulsada (ICM) 160 A
Corriente - colector (Ic) (Max) 72 A
Número de producto base STGWA40

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

Stgwa40h65dfb2

Fabricante

Stmicroelectronics

Introducción

Producto de semiconductores discretos

Trench Field Stop IGBT Transistor

Características del producto y rendimiento

Desglose de voltaje colector-emisor (máximo): 650V

Collector actual (IC) (Max): 72a

VCE (ON) (MAX) @ VGE, IC: 2V @ 15V, 40A

Tiempo de recuperación inversa (TRR): 75NS

CARGA DE GATE: 153NC

Collector actual pulsado (ICM): 160a

Energía de conmutación: 765μj (encendido), 410 ° (apagado)

Tiempo de retraso de encendido/apagado (TD) @ 25 ° C: 18NS/72NS

Calificación de energía: 230W

Temperatura de funcionamiento: -55 ° C a 175 ° C (TJ)

Ventajas de productos

Alta eficiencia

Velocidad de conmutación rápida

Alta densidad de potencia

Diseño robusto

Parámetros técnicos clave

Tipo de IGBT: parada de campo de trinchera

Paquete: To-247-3

Tipo de montaje: a través del agujero

Características de calidad y seguridad

ROHS3 Cumplante

Compatibilidad

Adecuado para varias aplicaciones de conversión de energía y control de motor

Áreas de aplicación

Impulso de motor industrial

Suministros ininterrumpidos (UPS)

Sistemas de energía renovable

Circuitos de corrección del factor de potencia (PFC)

Equipo de soldadura

Sistemas de calefacción de inducción

Ciclo de vida del producto

Actualmente disponible

No hay información sobre los próximos modelos de interrupción o reemplazo

Razones clave para elegir este producto

Capacidad de manejo de alta potencia y voltaje

Rendimiento de conmutación rápida

Diseño robusto para operaciones confiables

Cumplimiento de ROHS para consideraciones ambientales

Amplia gama de aplicaciones electrónicas industriales y de energía

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STGWA40H65DFB2

Atributo del producto STGWA40H65DFB2 01530009Z
Número de pieza STGWA40H65DFB2 01530009Z
Fabricante STMicroelectronics Littelfuse Inc.
Vce (on) (Max) @ Vge, Ic 2V @ 15V, 40A -
Número de producto base STGWA40 -
Temperatura de funcionamiento -55°C ~ 175°C (TJ) -
Corriente - colector (Ic) (Max) 72 A -
Cambio de Energía 765µJ (on), 410µJ (off) -
Paquete Tube Bulk
Td (encendido / apagado) @ 25 ° C 18ns/72ns -
puerta de carga 153 nC -
Paquete del dispositivo TO-247 Long Leads -
Tipo de entrada Standard -
Tensión - Colector-emisor (máx) 650 V -
Potencia - Max 230 W -
Corriente - Colector Pulsada (ICM) 160 A -
Paquete / Cubierta TO-247-3 -
Tipo de montaje Through Hole Through Hole
Condición de prueba 400V, 40A, 4.7Ohm, 15V -
Tipo de IGBT Trench Field Stop -
Serie - 153
Tiempo de recuperación inversa (trr) 75 ns -

STGWA40H65DFB2 Hoja de datos PDF

Descargue las hojas de datos PDF STGWA40H65DFB2 y la documentación STMicroelectronics para STGWA40H65DFB2 - STMicroelectronics.

Hojas de datos
STGWA40H65DFB2.pdf
Ensamblaje de PCN/origen
Assembly Site 06/Apr/2023.pdf
