CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTF40NF20

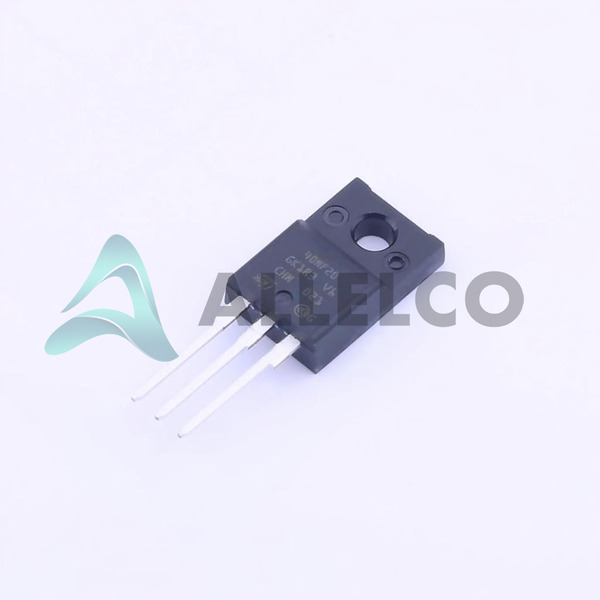

STF40NF20 Image
STF40NF20 Image - 1STF40NF20 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STF40NF20 - STMicroelectronics

Fabricante Número de pieza
STF40NF20
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STF40NF20
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 200V 40A TO220FP
Embalaje
TO-220FP
Ficha de datos
1.STF40NF20.pdf ...

Hojas de datos

STx40NF20.pdf

Ensamblaje de PCN/origen

IPG/14/8597 17/Jul/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 23691
  • Precio unitario: $1.676
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.676 $1.68
10+ $1.636 $16.36
30+ $1.611 $48.33
100+ $1.585 $158.50
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STF40NF20
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STF40NF20 con especificaciones similares a STMicroelectronics - STF40NF20

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220FP
Serie STripFET™
RDS (Max) @Id, Vgs 45mOhm @ 20A, 10V
La disipación de energía (máximo) 40W (Tc)
Paquete / Cubierta TO-220-3 Full Pack
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 2500 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 75 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 200 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 40A (Tc)
Número de producto base STF40

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STF40NF20

Fabricante

Stmicroelectronics

Introducción

El STF40NF20 es un MOSFET de potencia N-canal de alto rendimiento en el paquete TO20FP, parte de la serie StripFet.

Características del producto y rendimiento

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C

Baja resistencia a 45 Mohm a 20a, 10V

Alto voltaje de fuente de drenaje de 200V

Capacitancia de entrada baja de 2500 pf a 25V

Alta corriente de drenaje continuo de 40A a 25 ° C de temperatura del caso

Carga de puerta baja de 75 nc a 10V

Ventajas de productos

Excelente eficiencia energética debido a la baja resistencia

Operación confiable en un amplio rango de temperatura

Adecuado para aplicaciones de alto voltaje y alta corriente

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDSS): 200V

Voltaje de fuente de puerta (VGS): ± 20V

Corriente de drenaje continuo (ID): 40A a 25 ° C

En resistencia (RDS (ON)): 45 Mohm a 20a, 10V

Capacitancia de entrada (CISS): 2500 PF a 25V

Disipación de potencia (PD): 40W a 25 ° C Temperatura del caso

Características de calidad y seguridad

ROHS3 Cumplante

Montaje de agujeros en el paquete de 220FP

Compatibilidad

Compatible con una amplia gama de aplicaciones de alta potencia y alta voltaje.

Áreas de aplicación

Suministros de alimentación de modo de interruptor

Impulso del motor

Electrónica industrial y de consumo

Electrónica automotriz

Ciclo de vida del producto

El STF40NF20 es un producto activo, sin planes de interrupción.Las opciones de reemplazo o actualización están disponibles si es necesario.

Razones clave para elegir este producto

Excelente eficiencia energética y baja resistencia

Amplio rango de temperatura de funcionamiento para un rendimiento confiable

Capacidades de alto voltaje y corriente para aplicaciones exigentes

Paquete pequeño y compacto a 220FP para una fácil integración

Cumplimiento de ROHS3 para uso ecológico

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STF40NF20

Atributo del producto STF40N20 STF40NF06 STF40NF03L STF40N60M2
Número de pieza STF40N20 STF40NF06 STF40NF03L STF40N60M2
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Tipo de montaje - Surface Mount Through Hole Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Característica de FET - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Tecnología - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
La disipación de energía (máximo) - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
RDS (Max) @Id, Vgs - - - -
Serie - - - -
VGS (th) (Max) @Id - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo FET - - - -
Vgs (Max) - - - -

STF40NF20 Hoja de datos PDF

Descargue las hojas de datos PDF STF40NF20 y la documentación STMicroelectronics para STF40NF20 - STMicroelectronics.

Hojas de datos
STx40NF20.pdf
Ensamblaje de PCN/origen
IPG/14/8597 17/Jul/2014.pdf
