CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTF3LN80K5

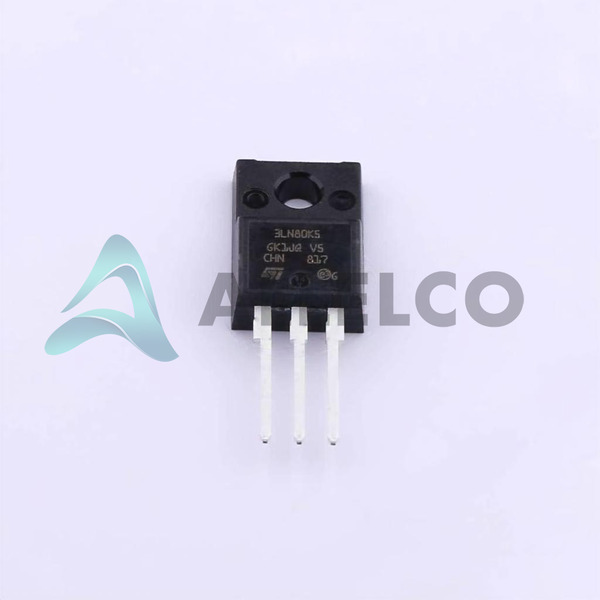

STF3LN80K5 Image
STF3LN80K5 Image - 1STF3LN80K5 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STF3LN80K5 - STMicroelectronics

Fabricante Número de pieza
STF3LN80K5
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STF3LN80K5
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 800V 2A TO220FP
Embalaje
TO-220FP
Ficha de datos
1.STF3LN80K5.pdf ...

Hojas de datos

STF3LN80K5 Datasheet.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 67770
  • Precio unitario: $0.773
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.773 $0.77
10+ $0.755 $7.55
30+ $0.743 $22.29
100+ $0.731 $73.10
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STF3LN80K5
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STF3LN80K5 con especificaciones similares a STMicroelectronics - STF3LN80K5

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 5V @ 100µA
Vgs (Max) ±30V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220FP
Serie MDmesh™ K5
RDS (Max) @Id, Vgs 3.25Ohm @ 1A, 10V
La disipación de energía (máximo) 20W (Tc)
Paquete / Cubierta TO-220-3 Full Pack
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 102 pF @ 100 V
Carga de puerta (Qg) (máx.) @ Vgs 2.63 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 800 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 2A (Tc)
Número de producto base STF3LN80

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STF3LN80K5

Fabricante

Stmicroelectronics

Introducción

El STF3LN80K5 es un MOSFET de potencia N-canal de alto voltaje de la serie MDMESH K5 de STMicroelectronics, diseñada para aplicaciones de conmutación de alta eficiencia y alta potencia.

Características del producto y rendimiento

Voltaje de fuente de drenaje de 800 V

25Ω máxima de resistencia en 1A, 10V

2A Corriente de drenaje continuo a 25 ° C

102pf Capacitancia de entrada máxima a 100V

Disipación máxima de potencia de 20W en TC

-55 ° C a 150 ° C Rango de temperatura de funcionamiento

Tecnología MOSFET de canal N

Ventajas de productos

Rendimiento de alto voltaje y alta eficiencia

Baja resistencia a la reducción de pérdidas de conducción

Operación robusta y confiable

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDSS): 800V

Voltaje de fuente de puerta (VGS): ± 30V

En resistencia (RDS (ON)): 3.25Ω @ 1a, 10V

Corriente de drenaje continuo (ID): 2a @ 25 ° C

Capacitancia de entrada (CISS): 102pf @ 100V

Disipación de potencia (PD): 20W @ TC

Características de calidad y seguridad

ROHS3 Cumplante

Paquete de 220FP para el montaje seguro y la disipación de calor

Compatibilidad

Adecuado para aplicaciones de conmutación de alta potencia de alto voltaje

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Inversores

Reguladores de conmutación

Electrónica industrial y automotriz

Ciclo de vida del producto

Este producto está actualmente en producción y ampliamente disponible.

Razones clave para elegir este producto

Rendimiento de alto voltaje y alta eficiencia

Baja resistencia a la reducción de pérdidas de conducción

Operación robusta y confiable

Adecuado para una amplia gama de aplicaciones de conmutación de alta potencia

Disponibilidad y compatibilidad con los estándares de la industria

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STF3LN80K5

Atributo del producto STF3N80K5 STF3NK80Z STF3LN62K3 STF3HNK90Z
Número de pieza STF3N80K5 STF3NK80Z STF3LN62K3 STF3HNK90Z
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Serie - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Tecnología - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
RDS (Max) @Id, Vgs - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Vgs (Max) - - - -
VGS (th) (Max) @Id - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
La disipación de energía (máximo) - - - -
Tipo FET - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Característica de FET - - - -
