CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTF13N80K5

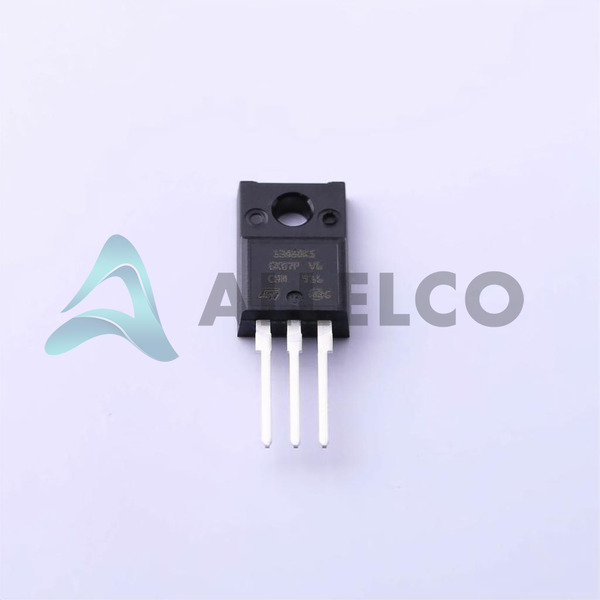

STF13N80K5 Image
STF13N80K5 Image - 1STF13N80K5 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STF13N80K5 - STMicroelectronics

Fabricante Número de pieza
STF13N80K5
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STF13N80K5
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 800V 12A TO220FP
Embalaje
TO-220FP
Ficha de datos
1.STF13N80K5.pdf ...

Hojas de datos

ST(B,F,P,W)13N80K5.pdf

Ensamblaje de PCN/origen

IPG/14/8597 17/Jul/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 19977
  • Precio unitario: $1.847
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.847 $1.85
10+ $1.806 $18.06
30+ $1.78 $53.40
100+ $1.753 $175.30
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STF13N80K5
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STF13N80K5 con especificaciones similares a STMicroelectronics - STF13N80K5

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 5V @ 100µA
Vgs (Max) ±30V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220FP
Serie SuperMESH5™
RDS (Max) @Id, Vgs 450mOhm @ 6A, 10V
La disipación de energía (máximo) 35W (Tc)
Paquete / Cubierta TO-220-3 Full Pack
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 870 pF @ 100 V
Carga de puerta (Qg) (máx.) @ Vgs 29 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 800 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 12A (Tc)
Número de producto base STF13

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STF13N80K5

Fabricante

Stmicroelectronics

Introducción

Producto de semiconductores discretos

FET de un solo transistor, Mosfet

Características del producto y rendimiento

Mosfet de canal N

Temperatura operativa: -55 ° C a 150 ° C

Voltaje de drenaje a fuente (VDSS): 800V

Voltaje máximo de fuente de puerta (VGS): ± 30V

La fuente de drenaje en resistencia (RDS (ON)): 450MΩ @ 6a, 10V

Corriente de drenaje continuo (ID): 12a @ 25 ° C

Capacitancia de entrada (CISS): 870pf @ 100V

Disipación de potencia (TC): 35W

Ventajas de productos

Capacidad de alta tensión

Baja resistencia

Alta corriente de drenaje continuo

Parámetros técnicos clave

Tecnología MOSFET

N-canal

Voltaje umbral (VGS (TH)): 5V @ 100 mA

Voltaje de accionamiento: 10V

CARGA DE GATE (QG): 29NC @ 10V

Características de calidad y seguridad

ROHS3 Cumplante

Paquete de 220FP

Compatibilidad

A través del montaje del agujero

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Inversores

Electrónica industrial

Ciclo de vida del producto

Actualmente disponible

Reemplazos y actualizaciones disponibles

Razones clave para elegir

Capacidad de alto voltaje de hasta 800 V

Baja resistencia a la operación eficiente

Alta corriente de drenaje continuo hasta 12A

Compacto de 220FP Paquete

Tecnología probada de MOSFET

Cumplimiento de ROHS3 para la sostenibilidad ambiental

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STF13N80K5

Atributo del producto STF13NK50Z STF13N60M2 STF13N95K3 STF13N60DM2
Número de pieza STF13NK50Z STF13N60M2 STF13N95K3 STF13N60DM2
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Tecnología - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Número de producto base - DAC34H84 MAX500 ADS62P42
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
RDS (Max) @Id, Vgs - - - -
Característica de FET - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Voltaje drenaje-fuente (VDS) Las - - - -
La disipación de energía (máximo) - - - -
Tipo FET - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
VGS (th) (Max) @Id - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Vgs (Max) - - - -
Serie - - - -

STF13N80K5 Hoja de datos PDF

Descargue las hojas de datos PDF STF13N80K5 y la documentación STMicroelectronics para STF13N80K5 - STMicroelectronics.

Hojas de datos
ST(B,F,P,W)13N80K5.pdf
Ensamblaje de PCN/origen
IPG/14/8597 17/Jul/2014.pdf
Embalaje de PCN
Box Label Chg 28/Jul/2016.pdf
