CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTB9NK50ZT4

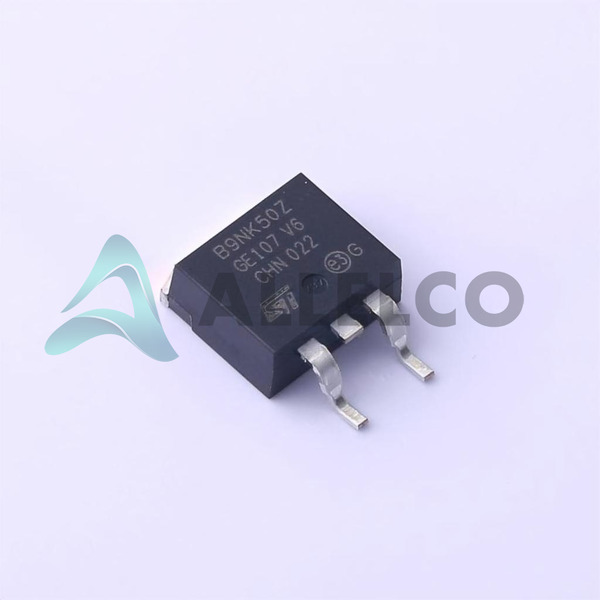

STB9NK50ZT4 Image
STB9NK50ZT4 Image - 1STB9NK50ZT4 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STB9NK50ZT4 - STMicroelectronics

Fabricante Número de pieza
STB9NK50ZT4
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STB9NK50ZT4
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 500V 7.2A D2PAK
Embalaje
D2PAK
Ficha de datos
1.STB9NK50ZT4.pdf ...

Hojas de datos

ST(B,P)9NK50Z(FP,-1).pdf

Diseño/especificación de PCN

IPG-PWR/14/8422 11/Apr/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 35620
  • Precio unitario: $0.61
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.61 $0.61
10+ $0.547 $5.47
30+ $0.513 $15.39
100+ $0.473 $47.30
500+ $0.455 $227.50
1000+ $0.448 $448.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STB9NK50ZT4
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STB9NK50ZT4 con especificaciones similares a STMicroelectronics - STB9NK50ZT4

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4.5V @ 100µA
Vgs (Max) ±30V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo D2PAK
Serie SuperMESH™
RDS (Max) @Id, Vgs 850mOhm @ 3.6A, 10V
La disipación de energía (máximo) 110W (Tc)
Paquete / Cubierta TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 910 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 32 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 500 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 7.2A (Tc)
Número de producto base STB9

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STB9NK50ZT4

Fabricante

Stmicroelectronics

Introducción

Transistor MOSFET de alta potencia N-canal

Parte de la serie Supermesh

Características del producto y rendimiento

Voltaje de drenaje a fuente (VDSS) de 500V

Corriente de drenaje continuo (id) de 7.2a a 25 ° C

En resistencia (RDS (ON)) de 850MΩ a 3.6a y 10V

Capacitancia de entrada (CISS) de 910pf a 25V

Disipación de potencia (PTOT) de 110W en TC (temperatura del caso)

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C (TJ)

Ventajas de productos

Capacidad de manipulación de alto voltaje y corriente

Baja resistencia a la conversión de energía eficiente

Paquete de montaje de superficie D2PAK compacto

Parámetros técnicos clave

Tecnología MOSFET de canal N

VGS (máximo) de ± 30V

VGS (th) (máximo) de 4.5V a 100A

Carga de puerta (QG) de 32 nc a 10V

Características de calidad y seguridad

ROHS3 Cumplante

Adecuado para aplicaciones de alta fiabilidad

Compatibilidad

Compatible con una variedad de circuitos y sistemas electrónicos de potencia

Áreas de aplicación

Suministros de alimentación de conmutación

Impulso del motor

Electrónica industrial y automotriz

Ciclo de vida del producto

Producto actual, que no está a punto de interrumpir

Opciones de reemplazo y actualización disponibles en STMicroelectronics

Razones clave para elegir

Excelente manejo y eficiencia de energía

Paquete compacto y térmicamente eficiente

Rendimiento confiable en entornos de alta temperatura

Compatibilidad con una amplia gama de aplicaciones electrónicas de energía

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STB9NK50ZT4

Atributo del producto STB9NK70ZT4 STB9NK60ZDT4 STB9NK60ZT4 STB9NK70Z-1
Número de pieza STB9NK70ZT4 STB9NK60ZDT4 STB9NK60ZT4 STB9NK70Z-1
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
VGS (th) (Max) @Id - - - -
La disipación de energía (máximo) - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Tecnología - - - -
RDS (Max) @Id, Vgs - - - -
Tipo FET - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Característica de FET - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Voltaje drenaje-fuente (VDS) Las - - - -
Serie - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Vgs (Max) - - - -

STB9NK50ZT4 Hoja de datos PDF

Descargue las hojas de datos PDF STB9NK50ZT4 y la documentación STMicroelectronics para STB9NK50ZT4 - STMicroelectronics.

Hojas de datos
ST(B,P)9NK50Z(FP,-1).pdf
Diseño/especificación de PCN
IPG-PWR/14/8422 11/Apr/2014.pdf
