Número de pieza del fabricante

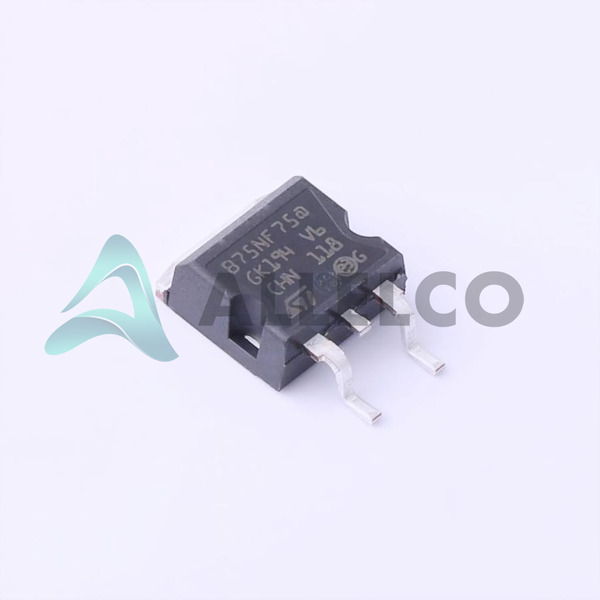

STB75NF75T4
Fabricante
Stmicroelectronics
Introducción
MOSFET de potencia N-canal de alto rendimiento con baja capacidad de resistencia en la resistencia y alta corriente, adecuada para diversas aplicaciones de potencia.
Características del producto y rendimiento
Diseño optimizado de MOSFET para alta eficiencia y baja pérdida de energía
Baja resistencia (RDS (ON)) de 11 MΩ @ 40 A, 10 V
Capacidad de corriente de drenaje alta de 80 A @ 25 ° C
Rango de temperatura de funcionamiento amplio de -55 ° C a 175 ° C
Carga de puerta baja (QG) de 160 NC @ 10 V
Ventajas de productos
Excelente capacidad de rendimiento térmico y disipación de potencia
Adecuado para aplicaciones de alta corriente y alta potencia
Diseño robusto con alta fiabilidad y durabilidad
Parámetros técnicos clave
Voltaje de drenaje a fuente (VDS): 75 V
Voltaje de puerta a fuente (VGS) (máximo): ± 20 V
Capacitancia de entrada (CISS): 3700 pf @ 25 V
CARGA DE GATE (QG): 160 NC @ 10 V
Disipación de potencia (TC): 300 W
Características de calidad y seguridad
ROHS3 Cumplante
Adecuado para aplicaciones de alta fiabilidad
Compatibilidad
Paquete de montaje en superficie D2pak (TO-263-3)
Compatible con varios circuitos y sistemas electrónicos de potencia
Áreas de aplicación
Fuente de alimentación
Impulso del motor
Inversores y convertidores
Electrónica industrial y automotriz
Ciclo de vida del producto
Actualmente disponible y en producción activa
Sin indicación de planes de interrupción o reemplazo
Varias razones clave para elegir este producto
Rendimiento y eficiencia excepcionales con baja resistencia
Capacidad de manejo de alta corriente y potencia
Diseño robusto y confiable para aplicaciones exigentes
Amplio rango de temperatura de funcionamiento y capacidades de gestión térmica
Compatibilidad con varios sistemas y circuitos electrónicos de potencia
