CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTB60NF06T4

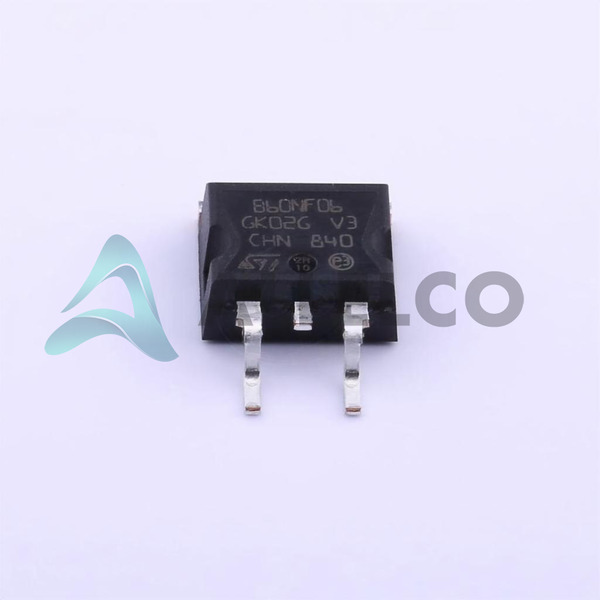

STB60NF06T4 Image
STB60NF06T4 Image - 1STB60NF06T4 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STB60NF06T4 - STMicroelectronics

Fabricante Número de pieza
STB60NF06T4
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STB60NF06T4
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 60V 60A D2PAK
Embalaje
D2PAK
Ficha de datos
1.STB60NF06T4.pdf ...

Hojas de datos

STB60NF06(-1).pdf

Diseño/especificación de PCN

D2PAK Lead Modification 04/Oct/2013.pdf

Ensamblaje de PCN/origen

Mult Dev Assembly Chg 18/Oct/2019.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 26715
  • Precio unitario: $1.725
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.725 $1.73
10+ $1.565 $15.65
30+ $1.464 $43.92
100+ $1.36 $136.00
500+ $1.314 $657.00
1000+ $1.294 $1,294.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STB60NF06T4
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STB60NF06T4 con especificaciones similares a STMicroelectronics - STB60NF06T4

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo D2PAK
Serie STripFET™ II
RDS (Max) @Id, Vgs 16mOhm @ 30A, 10V
La disipación de energía (máximo) 110W (Tc)
Paquete / Cubierta TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -65°C ~ 175°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 1810 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 66 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 60 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 60A (Tc)
Número de producto base STB60

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STB60NF06T4

Fabricante

Stmicroelectronics

Introducción

MOSFET de canal N de alto rendimiento para aplicaciones de gestión de energía y control

Características del producto y rendimiento

Capaz de manejar la corriente de drenaje continuo de hasta 60 A a 25 ° C de temperatura del caso

Baja resistencia de 16mohm a 30a, 10V

Rango de temperatura de funcionamiento amplio de -65 ° C a 175 ° C

Capacitancia de entrada baja de 1810pf a 25V

Disipación de alta potencia de hasta 110 W a 25 ° C de temperatura del caso

Ventajas de productos

Gestión de energía eficiente

Capacidad de manejo de alta corriente

Bajas pérdidas de conducción

Operación confiable en un amplio rango de temperatura

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 60V

Voltaje de puerta a fuente (VGS): ± 20V

En resistencia (RDS (ON)): 16MOHM @ 30A, 10V

Corriente de drenaje continuo (ID): 60A a 25 ° C

Capacitancia de entrada (CISS): 1810pf @ 25V

Disipación de potencia: 110W a 25 ° C

Características de calidad y seguridad

ROHS3 Cumplante

Calificado para los estándares automotrices e industriales

Compatibilidad

Compatible con una amplia gama de aplicaciones de gestión y control de energía

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Inversores

Luz de las balastos de iluminación

Electrónica industrial y automotriz

Ciclo de vida del producto

Actualmente en producción activa

No hay planes de interrupción

Actualizaciones y reemplazos disponibles según sea necesario

Razones clave para elegir este producto

Alto manejo de corriente y baja resistencia a la gestión de energía eficiente

Amplio rango de temperatura para operaciones confiables en entornos exigentes

Paquete de montaje de superficie D2Pak pequeño y compacto para diseños con restricciones espaciales

Rendimiento y calidad comprobados para aplicaciones automotrices e industriales

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STB60NF06T4

Atributo del producto STB60NF06LT4 STB60NE06L-16T4 STB60NF10T4 STB60NH02LT4
Número de pieza STB60NF06LT4 STB60NE06L-16T4 STB60NF10T4 STB60NH02LT4
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
La disipación de energía (máximo) - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Tipo FET - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Serie - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Número de producto base - DAC34H84 MAX500 ADS62P42
Vgs (Max) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Característica de FET - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Tecnología - - - -
VGS (th) (Max) @Id - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Carga de puerta (Qg) (máx.) @ Vgs - - - -
RDS (Max) @Id, Vgs - - - -

STB60NF06T4 Hoja de datos PDF

Descargue las hojas de datos PDF STB60NF06T4 y la documentación STMicroelectronics para STB60NF06T4 - STMicroelectronics.

Hojas de datos
STB60NF06(-1).pdf
Diseño/especificación de PCN
D2PAK Lead Modification 04/Oct/2013.pdf
Ensamblaje de PCN/origen
Mult Dev Assembly Chg 18/Oct/2019.pdf
Embalaje de PCN
Box Label Chg 28/Jul/2016.pdf Mult Dev Inner Box Chg 9/Dec/2021.pdf
