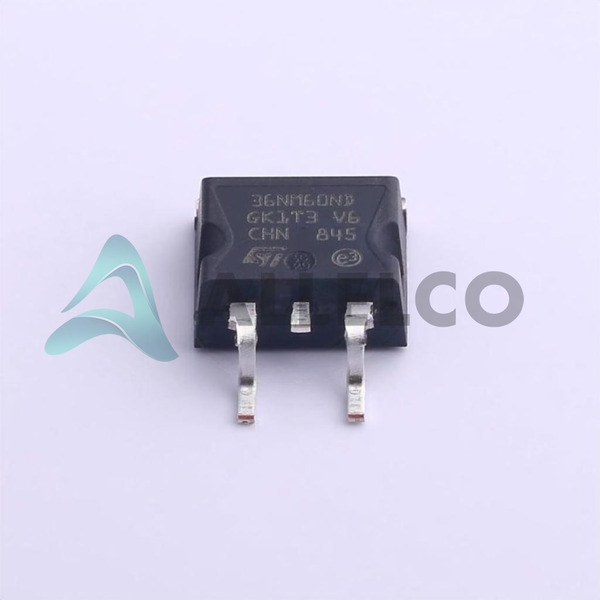

STB36NM60ND Image
STB36NM60ND Image - 1STB36NM60ND Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STB36NM60ND - STMicroelectronics

Fabricante Número de pieza
STB36NM60ND
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STB36NM60ND
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 600V 29A D2PAK
Embalaje
D²PAK (TO-263)
Ficha de datos
1.STB36NM60ND.pdf ...

Hojas de datos

ST(B,W)36NM60ND.pdf

PCN obsolescencia/ EOL

STx36NM60ND obs 26/May/2023.pdf

Diseño/especificación de PCN

D2PAK Lead Modification 04/Oct/2013.pdf

Ensamblaje de PCN/origen

Mult Devices Testing 10/May/2018.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 9222
  • Precio unitario: $4.055
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $4.055 $4.06
10+ $3.971 $39.71
30+ $3.916 $117.48
100+ $3.859 $385.90
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STB36NM60ND
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STB36NM60ND con especificaciones similares a STMicroelectronics - STB36NM60ND

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 5V @ 250µA
Vgs (Max) ±25V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo D²PAK (TO-263)
Serie Automotive, AEC-Q101, FDmesh™ II
RDS (Max) @Id, Vgs 110mOhm @ 14.5A, 10V
La disipación de energía (máximo) 190W (Tc)
Paquete / Cubierta TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 2785 pF @ 50 V
Carga de puerta (Qg) (máx.) @ Vgs 80.4 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 600 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 29A (Tc)
Número de producto base STB36

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

Stb36nm60nd

Fabricante

Stmicroelectronics

Introducción

MOSFET de potencia N-canal de alto rendimiento con tecnología FDMESH II para aplicaciones automotrices

Características del producto y rendimiento

Voltaje de fuente de drenaje de 600 V

29A Corriente de drenaje continuo

110mohm en resistencia

Capacidad de conmutación rápida

Carga de puerta baja

Temperatura de funcionamiento de hasta 150 ° C

Ventajas de productos

Excelente rendimiento térmico

Diseño robusto y confiable

Optimizado para aplicaciones automotrices

Cumple con el estándar AEC-Q101

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDSS): 600V

Voltaje de fuente de puerta (VGS): ± 25V

En resistencia (RDS (ON)): 110MOHM

Drame la corriente (ID): 29a

Disipación de potencia (PTOT): 190W

Características de calidad y seguridad

ROHS3 Cumplante

AEC-Q101 calificado

Paquete robusto DPAK (TO-263)

Compatibilidad

Adecuado para una amplia gama de aplicaciones automotrices e industriales

Áreas de aplicación

Electrónica automotriz

Impulso del motor

Fuente de alimentación

Cambio de aplicaciones

Ciclo de vida del producto

Este producto se encuentra actualmente en producción activa y no está cerca de la interrupción.Las opciones de reemplazo o actualización están disponibles.

Razones clave para elegir este producto

Alto rendimiento y confiabilidad para aplicaciones automotrices

Excelentes capacidades de gestión térmica

Diseño robusto y duradero

Cumple con los estándares de la industria relevantes

Amplia gama de áreas de compatibilidad y aplicación

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STB36NM60ND

Atributo del producto STB36NM60N STB36N60M6 STB37N60DM2AG STB36NF06LT4
Número de pieza STB36NM60N STB36N60M6 STB37N60DM2AG STB36NF06LT4
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo de montaje - Surface Mount Through Hole Surface Mount
La disipación de energía (máximo) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
RDS (Max) @Id, Vgs - - - -
Tecnología - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Vgs (Max) - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Característica de FET - - - -
VGS (th) (Max) @Id - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Serie - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Tipo FET - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
