CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTB24N60DM2

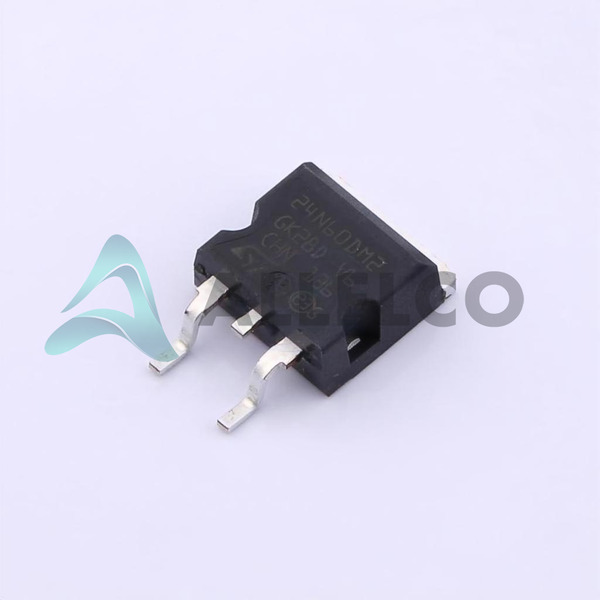

STB24N60DM2 Image
STB24N60DM2 Image - 1STB24N60DM2 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STB24N60DM2 - STMicroelectronics

Fabricante Número de pieza
STB24N60DM2
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STB24N60DM2
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 600V 18A D2PAK
Embalaje
D²PAK (TO-263)
Ficha de datos
1.STB24N60DM2.pdf ...

Hojas de datos

STx24N60DM2.pdf

Ensamblaje de PCN/origen

Wafer 15/Feb/2019.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 22491
  • Precio unitario: $1.021
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.021 $1.02
10+ $0.876 $8.76
30+ $0.785 $23.55
100+ $0.657 $65.70
500+ $0.616 $308.00
1000+ $0.597 $597.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STB24N60DM2
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STB24N60DM2 con especificaciones similares a STMicroelectronics - STB24N60DM2

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 5V @ 250µA
Vgs (Max) ±25V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo D²PAK (TO-263)
Serie FDmesh™ II Plus
RDS (Max) @Id, Vgs 200mOhm @ 9A, 10V
La disipación de energía (máximo) 150W (Tc)
Paquete / Cubierta TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 1055 pF @ 100 V
Carga de puerta (Qg) (máx.) @ Vgs 29 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 600 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 18A (Tc)
Número de producto base STB24

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STB24N60DM2

Fabricante

Stmicroelectronics

Introducción

El STB24N60DM2 es un MOSFET de potencia N-canal de alto rendimiento de la serie FDMesh II Plus de STMicroelectronics, diseñada para una amplia gama de aplicaciones de conversión de potencia y control de motor.

Características del producto y rendimiento

Calificación de voltaje de fuente de drenaje de 600 V

Muy baja resistencia (RDS (ON) de 200MΩ) para alta eficiencia

Alta corriente de drenaje continuo (18a a 25 ° C de temperatura del caso)

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C

Capacitancia de entrada baja (CISS de 1055pf) para conmutación rápida

Paquete de montaje de superficie compacto DPAK (TO-263)

Ventajas de productos

Excelente eficiencia energética debido a las bajas pérdidas de conducción

Rendimiento robusto y confiable en un amplio rango de temperatura

Tamaño compacto y diseño de montaje en superficie para aplicaciones con restricciones espaciales

Cumple con las regulaciones ambientales de ROHS

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDS): 600V

Voltaje de fuente de puerta (VGS): ± 25V

Corriente de drenaje continuo (ID): 18A a 25 ° C Temperatura del caso

En resistencia (RDS (ON)): 200mΩ a 9a, 10V

Capacitancia de entrada (CISS): 1055pf a 100V

Disipación de potencia (PTOT): 150W a 25 ° C de temperatura del caso

Características de calidad y seguridad

ROHS3 Cumple con la seguridad ambiental

Adecuado para una amplia gama de aplicaciones industriales y de consumo

Compatibilidad

Compatible con varios circuitos de conversión de potencia y control del motor

Áreas de aplicación

Alimentación de modo conmutado (SMPS)

Impulso del motor

Sistemas de automatización y control industrial

Electrodomésticos

Luz de las balastos de iluminación

Sistemas de energía renovable

Ciclo de vida del producto

El STB24N60DM2 es un producto activo y ampliamente disponible de STMicroelectronics.

Los reemplazos y las actualizaciones están disponibles en el fabricante.

Razones clave para elegir este producto

Excelente eficiencia energética y bajas pérdidas de conducción

Rendimiento robusto y confiable en un amplio rango de temperatura

Tamaño compacto y diseño de montaje en superficie para aplicaciones con restricciones espaciales

Cumplimiento de las regulaciones ambientales (ROHS)

Compatibilidad con una amplia gama de aplicaciones de conversión de potencia y control

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STB24N60DM2

Atributo del producto STB24N60M2 STB24N60M6 STB24N65M2 STB24NM60N
Número de pieza STB24N60M2 STB24N60M6 STB24N65M2 STB24NM60N
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Tipo FET - - - -
Vgs (Max) - - - -
Característica de FET - - - -
RDS (Max) @Id, Vgs - - - -
Tecnología - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Serie - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
La disipación de energía (máximo) - - - -
VGS (th) (Max) @Id - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42

STB24N60DM2 Hoja de datos PDF

Descargue las hojas de datos PDF STB24N60DM2 y la documentación STMicroelectronics para STB24N60DM2 - STMicroelectronics.

Hojas de datos
STx24N60DM2.pdf
Ensamblaje de PCN/origen
Wafer 15/Feb/2019.pdf
Embalaje de PCN
Mult Dev Inner Box Chg 9/Dec/2021.pdf
