CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTB140NF75T4

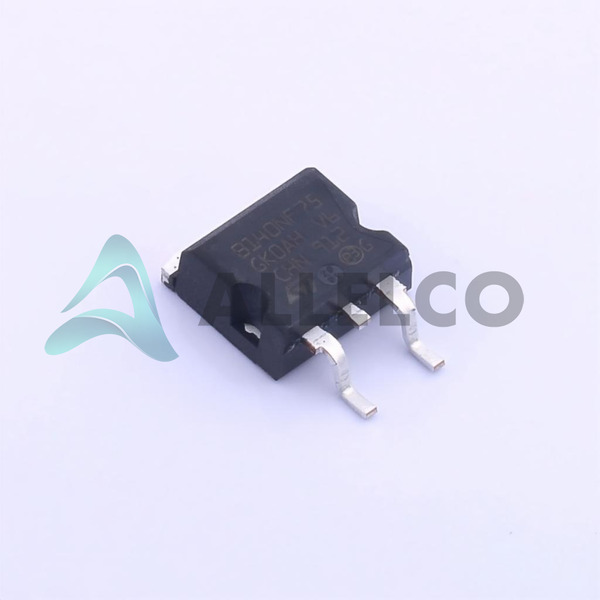

STB140NF75T4 Image
STB140NF75T4 Image - 1STB140NF75T4 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STB140NF75T4 - STMicroelectronics

Fabricante Número de pieza
STB140NF75T4
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STB140NF75T4
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 75V 120A D2PAK
Embalaje
D2PAK
Ficha de datos
1.STB140NF75T4.pdf ...

Hojas de datos

ST(B,P)140NF75(-1).pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 14215
  • Precio unitario: $3.254
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $3.254 $3.25
10+ $2.855 $28.55
30+ $2.619 $78.57
100+ $2.379 $237.90
500+ $2.269 $1,134.50
1000+ $2.219 $2,219.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STB140NF75T4
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STB140NF75T4 con especificaciones similares a STMicroelectronics - STB140NF75T4

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo D2PAK
Serie STripFET™ III
RDS (Max) @Id, Vgs 7.5mOhm @ 70A, 10V
La disipación de energía (máximo) 310W (Tc)
Paquete / Cubierta TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 175°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 5000 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 218 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 75 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 120A (Tc)
Número de producto base STB140

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STB140NF75T4

Fabricante

Stmicroelectronics

Introducción

Transistor MOSFET MOSFET de potencia N de alto rendimiento para aplicaciones de gestión de energía

Características del producto y rendimiento

Capaz de manejar la corriente de drenaje continuo de hasta 120a a 25 ° C

Baja resistencia a 7.5 MΩ a 70a y 10V de voltaje de puerta a fuente

Admite un amplio rango de voltaje de puerta a fuente de ± 20V

Adecuado para temperaturas de funcionamiento de -55 ° C a 175 ° C

Capacitancia de entrada baja de 5000 PF a 25 V de voltaje de drenaje a fuente

Disipación máxima de potencia de 310 W a 25 ° C Temperatura del caso

Ventajas de productos

Excelente manejo de potencia y rendimiento térmico

Paquete de montaje de superficie D2PAK compacto

Optimizado para aplicaciones de conversión de energía y conmutación de alta eficiencia

Tecnología Probada de STMicroelectronics MOSFET

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 75V

Voltaje de puerta a fuente (VGS MAX): ± 20V

En resistencia (RDS (ON) Máx): 7.5 MΩ @ 70a, 10V

Corriente de drenaje (ID continua): 120A @ 25 ° C

Capacitancia de entrada (Ciss Max): 5000 pf @ 25V

Disipación de potencia (PTOT MAX): 310W @ 25 ° C

Características de calidad y seguridad

ROHS3 Cumplante

Diseño confiable y resistente

Control y pruebas de calidad estrictos

Compatibilidad

Adecuado para una amplia gama de aplicaciones de gestión de energía y conversión

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Reguladores de conmutación

Inversores

Electrónica industrial y de consumo

Ciclo de vida del producto

Este producto está actualmente en producción y no está cerca de la interrupción.

Los reemplazos y las actualizaciones pueden estar disponibles en el futuro a medida que la tecnología evoluciona.

Varias razones clave para elegir este producto

Excelente manejo de potencia y rendimiento térmico para una conversión de energía eficiente

Baja en resistencia para minimizar las pérdidas de energía

Amplio rango de voltaje de puerta a fuente para flexibilidad de diseño

Paquete de montaje de superficie D2PAK compacto y confiable

Tecnología Probada de STMicroelectronics MOSFET para alta calidad y confiabilidad

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STB140NF75T4

Atributo del producto STB140NF55T4 STB140N4F6 STB141NF55-1 STB141NF55
Número de pieza STB140NF55T4 STB140N4F6 STB141NF55-1 STB141NF55
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Tipo FET - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Tecnología - - - -
Serie - - - -
RDS (Max) @Id, Vgs - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
La disipación de energía (máximo) - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Característica de FET - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Vgs (Max) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
VGS (th) (Max) @Id - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -

STB140NF75T4 Hoja de datos PDF

Descargue las hojas de datos PDF STB140NF75T4 y la documentación STMicroelectronics para STB140NF75T4 - STMicroelectronics.

Hojas de datos
ST(B,P)140NF75(-1).pdf
