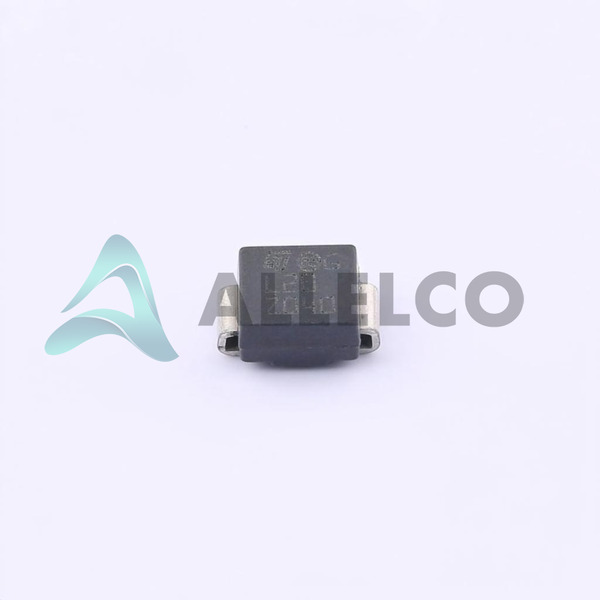

Número de pieza del fabricante
SMP100LC-200
Fabricante
Stmicroelectronics
Introducción
El SMP100LC-200 es un tiristor de supresor de voltaje transitorio (TVS) diseñado para proteger el equipo electrónico de los transitorios de sobretensión.
Características del producto y rendimiento
Protege contra los transitorios de sobretensión
Dispositivo bidireccional
Baja capacitancia de 60pf adecuada para líneas de señal de alta velocidad
Tecnología de montaje en superficie (SMT) para diseño compacto de PCB
DO-214AA, paquete SMB para disipación de calor eficiente
Admite una alta capacidad de sobretensión con 400 por calificación de corriente de pulso máximo (8/20 µs)
Resistes la corriente de pulso máximo de 100 A (10/1000 µs)
Ventajas de productos
Protección de sobretensiones robusta para la electrónica sensible
Alta fiabilidad y larga vida útil
Sobrequeje de bajo voltaje durante el evento de sobretensión
Impacto mínimo en la integridad de la señal debido a la baja capacitancia
Parámetros técnicos clave
Desarrollo de voltaje: 250V
Voltaje fuera del estado: 200V
Pulso pico de corriente (8/20 µs): 400 A
Pulso pico de corriente (10/1000 µs): 100 A
Hold actual (IH): 150 mA
Número de elementos: 1
Capacitancia: 60pf
Características de calidad y seguridad
Cumple con los estándares de seguridad internacionales
Altamente efectivo para prevenir daños a componentes electrónicos sensibles
Compatibilidad
Compatible con otros componentes de montaje de superficie y procesos de ensamblaje de PCB
Adecuado para su uso junto con otros dispositivos de protección para estrategias de protección de niveles múltiples
Áreas de aplicación
Telecomunicaciones
Sistemas informáticos
Electrónica de consumo
Electrónica industrial
Módulos de fuente de alimentación
Ciclo de vida del producto
Producto activo actualmente
No se informa como una interrupción cercana
Pueden estar disponibles alternativas o reemplazos
Varias razones clave para elegir este producto
Fabricado por una empresa acreditada, stmicroelectronics
Capacidades de protección contra sobretensiones superiores con calificaciones de corriente de alta marea
Diseñado para una fácil integración en una amplia gama de sistemas electrónicos
La baja capacitancia conserva la fidelidad de la señal en aplicaciones de alta velocidad
El paquete de montaje en superficie optimiza el espacio de la placa y simplifica los procesos de fabricación
